1技術背景

電氣柜一般由鋼材質加工而成,其制作材料有熱軋鋼板、冷軋鋼板兩種,由于冷軋鋼板較為柔軟,便于加工,相較于熱軋鋼板更適合電氣柜的制作。現在應用電氣柜的行業主要有化工、電力、冶金、環保、消防、交通等,可以說滲入到我們?nèi)粘Ｉ罴艾F(xiàn)代工業生產的各個方面。

電氣柜內包含斷路器、主回路器件、控制回路器件等多個組成部分,以海上平臺采用的變頻柜為例,其中較為重要的器件主要有變頻器、濾波器、斷路器、電抗器等。隨著電氣柜在生活中的應用越來越廣泛,對電氣柜滿足使用環境的能力要求也越來越高,比如防護等級為1P56的戶外機型:滿足海上平臺鹽霧環境的3C3（化學活性物質條件）、3s3（機械活性物質條件）機型:滿足中東地區高溫環境的加空調機型等。并且對于電氣柜的抗震、抗運輸顛簸的能力要求也越來越高。嚴苛復雜的使用環境及條件,使我們對電氣柜結構有了更高的要求。

2研究思路

本文將針對電氣柜的安裝梁進行討論,并提出一種行之有效的電氣柜安裝梁優化方案。

電氣柜的側梁一般為均布孔形式,一般影響側梁強度的因素有:側梁厚度、側梁寬度、飯金撕裂槽、安裝孔大小、折邊方式等,接下來將分別對各個限制條件進行分析,從而完成對電氣柜安裝側梁的優化設計。

有限元分析是近年來逐漸在工程設計中得到普及的一種分析方式,該分析方法把模型看成有限個相互連接的小的互聯子域,把每個單元代入邊界條件中進行計算,通過統合所有劃分的單元的計算結果,從而求得整個區域所滿足的條件,得到我們要求的問題的解。當前,我們應用的有限元分析軟件主要有solidworks及Ansys兩種。

3分析及結果比對

以固定長度單根側梁為準,材質為冷軋鋼板（屈服強度234MPa）,承載力統一為2000N,引入有限元分析結果如圖1～6所示。

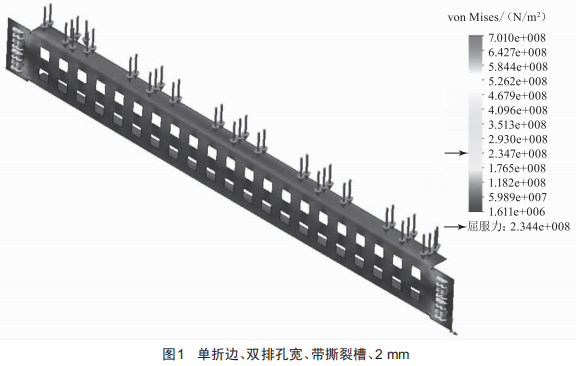

應力分析結果:由結果可知為701MPa,其安全系數為234MPa/701MPa≈0.333。

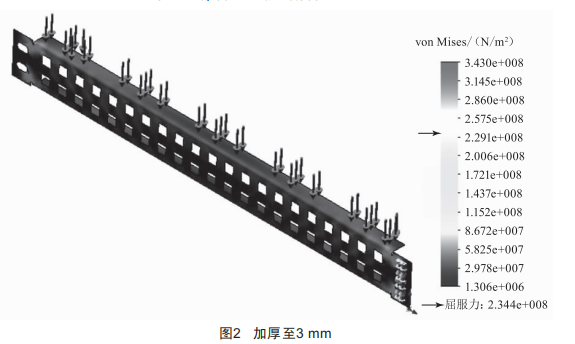

應力分析結果:由結果可知為343MPa,其安全系數為234MPa/343MPa≈0.682。

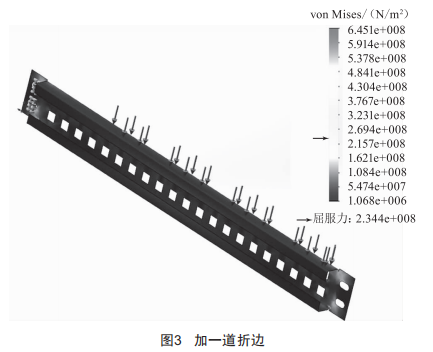

應力分析結果:由結果可知為645MPa,其安全系數為234MPa/645MPa≈0.363。

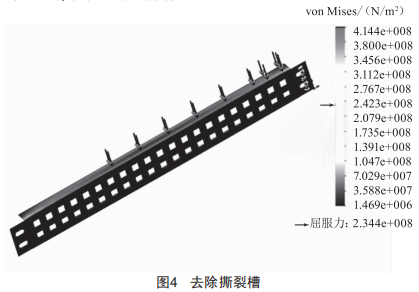

應力分析結果:由結果可知為414MPa,其安全系數為234MPa/414MPa≈0.565。

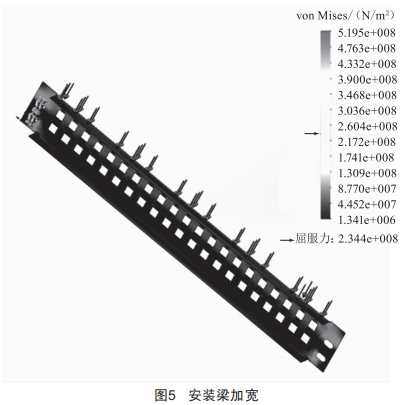

應力分析結果:由結果可知為520MPa,其安全系數為234MPa/520MPa=0.45。

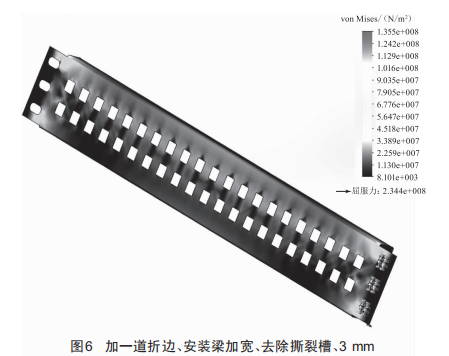

應力分析結果:由結果可知為136MPa,安全系數為234MPa/136MPa≈1.72。

4結語

以單折邊、雙排孔寬、帶撕裂槽、2mm安裝側梁為準,加厚1mm可以使其安全系數加至2.04倍:增加一道折邊可以使其安全系數加至1.09倍:去除撕裂槽可以使安全系數加至1.7倍:加寬安裝梁可以使其安全系數加至1.4倍:以上措施全部采用的情況下,可使安裝側梁強度加至原強度5.2倍。

因此,在電氣柜安裝梁生產工藝許可的條件下,可以優先考慮增加加工安裝梁所用冷軋鋼板厚度與去除撕裂槽,以期得到更高的使用強度。
