引言

隨著我國工業化水平的不斷提高,工廠用電量也在同步增加。而我國對于工業用電的收費要遠高于民用電價格,因此研究工業用電的節能問題對于工廠的運作以及公司的成本控制均具有重要的意義。本文以化工廠建筑中的空調系統和照明系統為對象,研究其能耗預測模型,并建立了節能優化模型,以實現用電節能的目的。

1化工廠建筑的基本情況

本文所研究的對象是化工廠用電系統,與民用建筑或商業建筑相比,工廠中的主要耗電機械都有固定的運作時間,其節能空間較小。而工廠中的輔助設備,比如照明和空調系統,具有較強的可控性,通過對其進行控制可以實現能耗的降低,達到節能減排的目的。

1.1空調系統分析

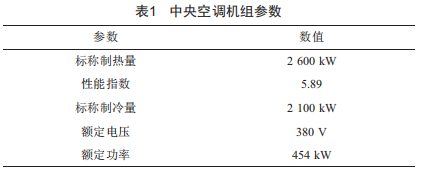

所研究的化工廠地處夏熱冬冷地區,夏季室外空調計算干球溫度為34.8℃,濕球溫度為28.5℃。所采用的空調為中央式統一溫度控制類型的系統,夏季制冷、冬季制熱。服務對象為廠區,因此空調溫度按照國家節能減排的規定進行統一控制。所研究的化工廠中的空調系統參數如表1所示。

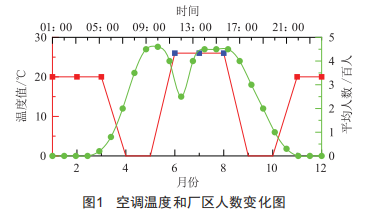

本化工廠08:30一17:30為上班時間,空調在上班時間自動開啟,其他時間關閉,且春秋季節不啟動空調?？照{(diào)溫度的設定以及每日工廠中人員數量情況如圖1所示。由圖1可知,當前空調的控制方案較為固定,采用恒溫控制方法:而廠區的上班人數是隨著上班時間變化的,同時在上班時間中依然存在波動,尤其是午餐時間人數波動較為明顯。

1.2照明系統分析

目標建筑的建筑類型為化工廠,內部面積較大,對于照明需求較高,尤其是在陰雨天更加需要充足的照明。目前設計的照明光源按區均勻分布,人工手動開啟,以其中的一個廠區為例,其被劃分為9個區塊,分布如圖2所示。

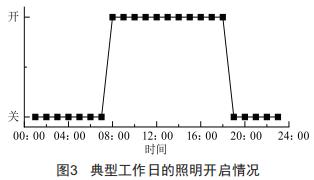

以某陰雨天為例,由于室外光源亮度不足,人工開啟了室內照明,則在一個工作日的開啟時間的實際情況如圖3所示。

分析可知,在全人工操作的情況下,照明系統基本為完全功率投入,包括午間休息時間以及部分區域人員完全下班后,該照明依然投入,沒有達到分區管理的效果,電能浪費明顯。

2用電節能模型的建立

通過以上分析可知,空調系統的恒溫控制方案符合國家節能減排的規劃,因此不需要修正。主要存在的問題是空調的投入時間問題,因此本文對空調的投入時間重新進行設計,其投入的計算關系如下:

上式的關系表示,當工區員工人數超過應出勤人數10%,且距離下班時間超過30min時,開啟空調,否則空調系統關閉,有效解決了午餐時間的資源浪費,并充分利用了空調系統的余溫。

對于照明系統,由于不存在人員多少的問題,只與是否工作和天氣狀況有關,所以照明系統的控制關系為:

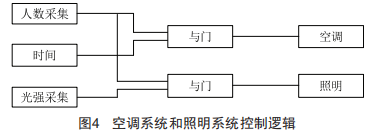

分析上式可知,照明系統為分區自動控制系統,當此區域滿足條件,則控制開關送電。當此區域有人工作且天氣條件較差時,則開啟照明:否則關閉照明系統。所以整個控制系統關系框圖如圖4所示。

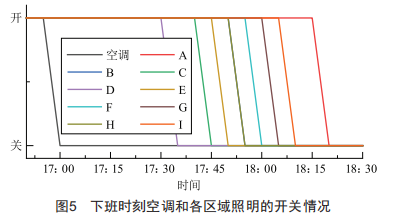

在實際工作中,通過以上邏輯關系在單片機中實現兩套系統的機電一體化控制,兩套系統的開啟和關閉完全不需要人為干預,有效避免了粗放式用電的問題。優化后的系統,在某一典型陰天工作日的下班時間空調系統和照明系統的開啟情況如圖5所示。

由圖可知,由于無人在系統中申請加班,因此空調系統到17:00自動關閉,而各區域的照明系統由于各區域人員離開時間不一致,因此實現了差異化控制。

3結語

本文從電氣系統機電控制的角度出發,分析了當前系統的用電弊端,針對此弊端提出了基于人員密度、工作時間安排和環境亮度的空調系統與照明系統控制方法,此自動控制方案實現了差異化電能管理的目的,在實際投運后有效節約了電能。
