1智能采集裝置的研究目的和意義

隨著電力建設不斷投入,配網規模日益龐大。在《南方電網公司關于全面推進"十三五"改革發展的若干意見》中提出:"圍繞服務城鎮化建設,提高供電可靠性,提高配網智能化水平,做強配網。以先進技術標準引領配電網發展,著力構建強大有序、靈活可靠的配電網架構,全面提升配網裝備水平。打造國際先進的中心城市（區）高可靠性配電網,大幅提升自動化水平和通信支撐能力,實現配電網可觀可控。"因此,應建立一個實時、準確、清晰、可靠的數據采集系統,將現場數據傳輸至屬地運維中心。目前,配網運行設備現場數據往往通過人工定期監測來獲得,此方法不但耗費大量人力成本,效率過低,而且現場數據獲得不夠清晰、準確、及時、可靠,嚴重制約了供電的可靠性與穩定性。

配網運行設備數據智能采集裝置正是在這樣的市場需求背景下研制開發的,裝置采集內容包括電壓、電流和溫度信息,電壓、電流信息能夠反映用戶用電負荷信息及設備運行狀態,溫度信息能夠顯示運行設備的健康狀況,通過電流和溫度數據相關性分析,能夠?qū)\(yùn)行設備的故障進行深度預警,預防故障的發生。

電流和溫度數據之間關系聯系緊密,相互耦合和獨立構成有機整體,通過監測和分析電流、電壓數據,能夠?qū)崿F(xiàn)配網運行設備的狀態巡檢和故障預警。

2智能采集裝置技術原理

智能采集裝置由電壓采集電路、電流采集電路、溫度采集電路、數據數字處理電路和主控制電路等五部分組成。外接交流AC220+對裝置進行供電,可以外接三路電壓、六路電流及六路溫度傳感器。

在智能采集裝置內,數據數字處理電路連接交流電壓采集電路、交流電流采集電路和聲表面波溫度采集電路,主控制電路連接數據數字處理電路。

電流和電壓的采集是基于電磁互感原理和AV模數轉換原理,原理簡單,在此不做重復敘述。溫度采集電路是基于采集聲表面波溫度傳感器的信號來實現,在此重點描述。

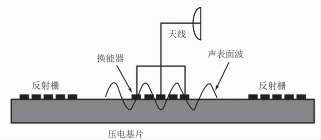

聲表面波是沿物體表面?zhèn)鞑サ囊环N彈性波。由于壓電晶體本身是換能介質,電聲之間存在耦合,因此在傳播聲表面波的壓電晶體表面可以制作電聲換能器,使電能和聲能互相轉換（圖1）。當壓電晶體基片上的換能器通過逆壓電效應將輸入的無線信號轉變成聲信號后,被左右兩個周期性柵條反射形成諧振,該諧振器的諧振頻率與溫度有關,其諧振頻率隨溫度改變的改變?cè)谝欢ǚ秶鷥?nèi)呈線性關系,利用這種線性關系就可以通過獲取聲表面波的頻率得到精確的被測溫度。

圖1電聲轉換

無源傳感器采樣聲表面波器件（簡稱sAw）,在外部溫度變化時,其諧振頻率會隨之變化,根據這個特性我們通過溫度采集電路發射無線電磁波激勵sAw器件,sAw器件通過外置的天線接收到電磁波后,將其轉換為聲表面波信號,在其內部激勵震蕩,諧振發生后,諧振的聲表面波信號會變換為電磁波信號通過外置的天線發出,溫度采集電路接收此sAw特征電磁波信號并分析轉換為溫度數據。

聲表面波（sAw）器件作為傳感器,結合溫度采集電路,實現溫度信息的采集與傳輸,傳感器安裝在被測點上,無需連線即可將被測點的溫度信息傳送出去。而傳感器本身無需電源供電,亦無需從電力裝備上取電,因而具有優越的安全性、可靠性和可維護性。作為高電壓設備安全在線監測方面一項顛覆性的技術,該技術是智能電網高壓設備實時溫度監測技術上的重大突破。

綜上所述,配網運行設備數據智能采集裝置實現了交流電壓、交流電流和溫度采集的一體化,并且各個采集通路各自隔離設計,既實現了功能的一體化,又實現了安全隔離,同時降低了產品成本:并將電流數據和溫度數據進行相關性建模,能夠進行故障預警,實現了對配網運行設備的可靠監測。

3智能采集裝置設計實現說明

智能采集裝置包括交流電壓采集電路、交流電流采集電路、聲表面波溫度采集電路、數據數字處理電路和主控制電路。

3.1交流電壓采集電路實現說明

交流電壓采集電路由交流電壓調理電路及直流電流輸出電路組成,實現交流400+電壓的直流轉換輸出。

交流電壓互感器輸出的交流變比小信號輸入到調理電路,變化為直流4～20mA信號輸出,其實現原理圖如圖2所示。

3.2D交電交采集電路實現說明

交流電流采集電路由交流電流調理電路及直流電流輸出電路組成,實現交流電流的直流轉換輸出。

交流電流采集模塊由電流互感器輸出交流電流變比信號,輸入到交流電流調理電路,對信號進行調理輸出直流信號,直流信號在直流電流輸出接口處理為標準化的4～20mA信號。其實現設計說明如圖3所示。

3.3溫度采集電路實現說明

溫度采集電路由射頻收發鏈路及數據采集轉換電路組成,實現基于聲表面波溫度傳感器的溫度數據測量,其實現電路圖如圖4所示。

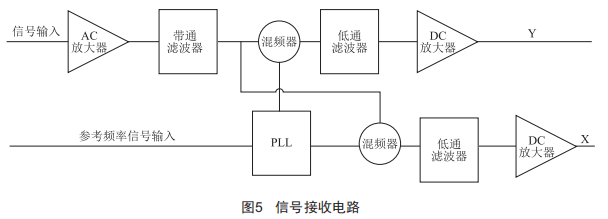

基于聲表面波技術的溫度傳感器采集實現電路,重點是實現小信號的接收和抗干擾設計。由于聲表面波陀螺的輸出電壓信號非常微弱,通常在十幾納伏,精度越高其電壓值越小。若使用噪聲很低的放大器對信號進行放大,設其噪聲為5nV/Hz,帶寬為100Hz,增益為1000,若聲表面波溫度傳感器輸出的電壓為10nV,則放大后有用信號為10uV,噪聲信號為1.6mV。有用信號完全被淹沒在噪聲之中,所以利用鎖相放大可將信號提取出來。如圖5所示,其優點是能夠通過移相器的移相,從x得到準確的電壓值。若移相效果不夠理想,同時也可以通過R通道得到準確的電壓值。

3.4數字處理及主控模塊

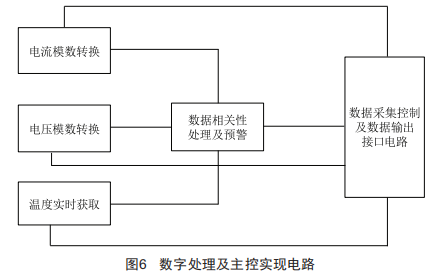

數字處理及主控模塊實現電壓、電流的數字化,及電流數據和溫度數據的相關性處理,其實現電路圖如圖6所示。

4智能采集裝置技術優勢

4.1電交、電壓采集技術優勢

電流、電壓采集采用交流電磁隔離,轉換為4～20mA采集方式,在配網運行設備帶電運行時,依然能夠進行安全的工程施工。

4.2溫度采集技術優勢

配網運行設備的電纜、母排等連接處如果接觸不好或設備老化,存在觸點高溫的安全隱患,嚴重情況下會造成配電站不能正常在網運行,導致重大事故。傳統測溫技術,離線巡檢用紅外設備價格昂貴,需要用戶定時巡檢,人工成本高昂,且不能保障設備在線運行實時的安全性:有源在線溫度監測設備,采樣有源傳感器存在電池供電的安全隱患,安裝有源傳感器,在為用戶解決問題的同時,也引入了安全隱患。

相比無線有源的測溫方案,基于聲表面波技術的溫度采集后續維護成本低廉,能夠長期工作在高溫環境,對測溫場景要求低,能夠適應各種測試場景。

5結語

綜上所述,此產品設計創新性地將電壓、電流和溫度數據的采集集成為一體化設計,降低了配網運行設備數據采集的設備部署難度,模塊通用電路的一體化設計降低了產品生產成本,也同時降低了設備的部署和維護成本,為配網運行設備數據的智能化采集搭建了可靠的應用基礎。
