1物流自動化系統概述

物流自動化系統包括倉庫管理系統(wMS)、設備控制系統(wCS)、接口系統和RF系統以及計算機網絡和系統軟件,主要實現以下功能:(1)原藥材庫管理,包括原藥材收貨計劃的獲取或錄入,設置當前入庫物料、批次等信息,實現批量入庫:獲取前處理車間生產計劃,根據生產計劃出庫原藥材托盤至前處理稱量備料區。(2)生產備投料管理,包括獲取生產計劃并生成備料計劃,向原藥材庫發起備貨申請,請求出庫,實現原藥材稱量備料等業務處理,備料完成后原藥材托盤輸送至前處理車間暫存區暫存:投料時系統根據生產投料計劃,提示操作人員按序上料,系統對所投物料進行校核,如果有誤,及時報警:投料后空托盤回收至原藥材庫繼續使用。(3)凈藥材庫管理,包括托盤!庫和件立!庫管理。前處理生產車間加工處理后的凈藥材,箱自動裝立經輸送,、入凈藥材實立緩存系統進行緩存,緩存量達到一托盤數量后再出庫箱自動碼盤后存入托盤!庫存儲:出庫時根據生產投料計劃進行精確備料,系統自動拆盤、稱量精確配料后,然后再入凈藥材件立庫緩存,投料時再從凈藥材件立庫中出庫送至提取車間。(4)提取車間投料管理,根據生產投料計劃,從凈藥材件立庫出庫相應物料,箱過系統排序后,按照投料要求將指定的物料送至投料車間,由投料設備完成投料操作。(5)倉庫其他管理業務,如庫存管理、盤點管理、抽檢管理等。(6)設備控制與管理,包括堆垛機、輸送機、穿梭車、自動稱重設備等。(7)與SAP、ERP、電子監管碼管理系統等客戶的其他系統或第三方設備接口的開發、實施、調試工作。

2中藥材物流自動化系統工藝應用

2.1總體架構設計

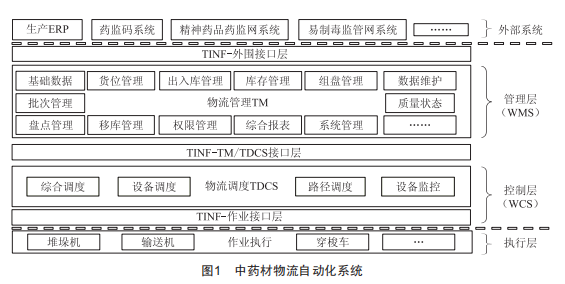

物流自動化系統的功能分析。自動化物流系統體系結構可分為:上位信息系統層經物流計算機系統層和物流作業執行層。其中,計算機系統又可以分為倉庫管理(wMS)經調度控制(wCS)經系統接口(INF)三大模塊,分別實現與外圍信息系統的接口、物流管理層和物流調度層相應的功能。通過對物流主機設備、物流電控系統、物流計算機系統的數據庫服務器、應用服務器、管理軟件等統一配置,實現對物流自動化系統的統一管理和調度。系統架構圖如圖1所示。

2.2中藥材物流自動化系統工藝流程

2.2.1前處理車間原藥材上線

前處理車間接到要料任務后,叉車工根據RF手持終端的提示(出庫下架指令),從車間暫存區將需要出庫的原藥材取出,按下按鈕后,由輸送機輸送至出庫站臺,穿梭車自動碼垛后送至前處理車間暫存區出庫站臺,由人工叉車將空托盤組送至返庫站臺,再由穿梭車自動送回稱量備料間,供原藥材庫使用。

2.2.2凈藥材實立入庫與精配

凈藥材實周轉立通過設置在前處理車間及凈藥材庫之間連廊上的件立輸送機,將實周轉立輸送至凈藥材庫二樓庫前端緩存系統,通過緩存系統中的多層穿梭車將多品種的實周轉立送入貨架區暫存,當同品種實周轉立達到一個托盤數量時,再由多層穿梭車將同種實周轉立從貨架送出,送至碼垛機器人工位將同品種實周轉立進行碼垛入庫。

根據提取車間配方投料批次以及每批提取罐數量,堆垛機將凈藥材實立托盤和空立托盤從凈藥材托盤庫一樓中調出,通過直行穿梭車系統輸送至拆垛機器人處進行拆垛:拆垛后剩余的空托盤、凈藥材實立托盤、空立托盤自動返回托盤庫:需要精確配料的凈藥材實立輸送至精配區人工精配,精配完成后輸送至件立庫上架。

2.2.3凈藥材實立出庫與投料

當提取車間需進行某一配方投料時,件立堆垛機將按批次、重量等配好的凈藥材投料實立調出,箱過稱重復核后輸送至提升機處。通過提升機降至二樓,通過設置在凈藥材庫與前處理車間的物流連廊輸送線送至提取車間二樓的提升機處。再通過提升機提升至提取車間四樓投料區。提取車間投料機器人核對罐口信息以及飲片投料實立信息準確無誤后進行投料,投料時設置在投料機器人上的吸塵器開啟,將投料時產生的灰塵進行排塵:投料機器人投料后產生的空周轉箱則通過空箱線送至提升機處。

2.2.4空箱清洗

系統自動判斷空箱是否需要進行水洗（系統根據周轉箱使用次數自動判斷）,不需水洗的空箱經拆蓋后進入空箱風洗機,蓋子進入蓋子風洗機,清洗完成后進行加蓋。投料空箱需要水洗時自動輸送至水洗間水洗,清洗完成后搬運至風干工位進行風干,符合要求后人工碼垛并搬運至上線口入庫。

3中藥材物流自動化系統應用的技術創新

3.1實現靈活無縫對接

中藥材物流自動系統的首要創新就是實現靈活無縫對

接?；谧詣踊夹g的物流系統,可以靈活將中藥材入庫、出庫、投料等各工序進行無縫對接,實現自動化、無人化的智能物流。通過對物流自動化系統輸入指令,準確無誤地操作系統,極大降低了出錯率。對中藥材的物流統一管理和分配已經不再需要人為干預,自動化系統是無縫對接技術的完美應用。以自動化倉庫為例,相比較傳統倉庫而言,自動化倉庫空間利用率高、勞動生產率高、作業準確率也比較高,在作業過程中出錯的概率相對較低,最大限度地減少了人工作業的出錯率,提高了工作質量和效率。

3.2降低勞動強度,提高運營效益

物流自動系統創新的第二個方面是降低了勞動強度。之所以自動化技術在各領域都受到了廣泛應用,就是因為它能降低員工勞動強度,提高企業生產效率,為企業節約時間成本和人力資源成本。通過設計與實現中藥材物流自動化系統,在實際作業過程中,將物流體系中的環節由人工化、機械化向自動化、信息化方向發展,降低了人工作業難度:另外,物流自動化引入了自動識別系統、自動分揀系統、自動存取系統和自動跟蹤系統等,降低了企業人工作業及運營成本,對于提高企業管理和運營水平有著十分重要的意義和作用。

3.3實現模塊化輸送

模塊化輸送是物流自動化系統應用的一個重要創新。正是由于物流自動分揀系統實現了模塊化輸送,使輸送物品的整個過程變得異常高效,同時也決定了物流系統的標準化和方便靈活的特點。

4結語

綜上所述,設計與采用中藥材物流自動化系統,可提高藥材物流質量,提升物流速度,可使中藥材流通更加順暢,提高裝載配送效率與效益。為了進一步提高中藥材物流自動化平臺的工作效率與效益,在功能模塊設計時,還應不斷優化監控、協調、組織等方面,建立各方共管、共享的物流監控體系,從而進一步完善中藥材自動化物流服務質量。
