引言

廣東電網峰谷差大,機組啟停次數多,發電機并網過程中各類問題頻繁發生,導致機組無法正常送出負荷,造成發電量減少,啟備變電量增加,無法及時達到機組環保指標,影響機組安全性、經濟性、環保性。通過對發電機并網過程中出現的問題進行針對性分析,找出問題產生的根源,對于保障機組穩定運行具有重要意義。本文重點針對同期裝置、發變組保護裝置、勵磁系統裝置發生的問題進行研究,分析了問題產生的原因,并提出了解決方法,以保證機組的安全穩定運行。

11000MW發電機同期裝置出現的問題

1.1同期裝置簡介

1000MW機組設有一套同期裝置,兩個同期并列點實現機組與系統連接,每一套同期屏內設有一臺自動準同期裝置S1D一2CM、一臺S1D一2SL一A型微機多功能同步表、一個S1D一2x一A型選線器及一個合閘繼電器。其生產廠家為深圳市智能設備開發有限公司。自動同期控制器能夠在發電機與系統并網時,捕捉第一次出現的零相差,進行無沖擊并網。

1.2同期裝置出現的問題及解決方法

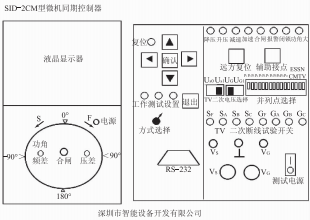

同期裝置面板(圖1）用于顯示菜單及設置參數,顯示并列點代號、系統頻率、系統電壓、發電機頻率、發電機電壓、斷路器合閘時間及其他信息。左下方為發光管構成的同步指示器,指示待并側與系統側電壓在并網過程中的相位差。"頻差/功角"及"壓差"指示燈在差頻并網時越上限為綠色,越下限為紅色,"合閘"指示燈在控制器發出合閘命令期間點亮(紅色）。

圖1S1D一2CM型微機同期控制器

同期裝置正常運行方式下,當選擇把手在"工作"位置,用于發電機并網:當選擇把手在"測試"位置,用于現場試驗或?qū)?

控制器本身進行硬件測試。機組檢修期間,繼保人員在"測試"位進行現場試驗,工作結束后未將選擇方式開關恢復至"工作"位,導致機組并網過程中,由于方式選擇錯誤,同期控制器方式在"測試"位置,導致無法正常并網。

同類型機組并網時應對同期裝置方式進行正確核對,并應監視狀態指示正常,避免出現機組無法并網的問題。

2發變組保護裝置出現的問題

2.1發變組保護裝置簡介

1000MW機組發變組電氣量保護裝置按完全雙重化和一體化進行配置,每臺發電機一變壓器組系統的保護配置有7面柜,分A柜、B柜、C柜、D柜、E柜、F柜、G柜。A柜、B柜、C柜(許繼電氣）和D柜、E柜、G柜(南瑞繼保）具有的保護功能完全一樣,以實現雙重化:F柜為非電量保護,只有一套。各柜均配有獨立的保護投退壓板和出口壓板。

2.2發變組保護裝置出現的問題及解決方法

并網前,發電機并網開關轉熱備用后,需將并網開關操作權限從NCS切換至DCS,并網開關量變?yōu)榧t色,從而滿足發電機"DCS、NCS操作權限在NCS"的并網條件。

發電機滿足啟勵條件,發電機AVR自動升壓,至發電機機端額定電壓的10%時,檢查滅磁開關合好,檢查發電機、主變壓器、高廠變電壓正常,勵磁空載電壓、電流正常,發電機無定子電流,從而滿足發電機并網條件"滅磁開關在合位"及"定子電壓不低"。

機組解列后,發變組各保護柜均發出報警,例如"發電機程跳逆功率""高廠變復壓過流""勵磁系統故障跳閘""主變冷卻器全停故障",這些發變組保護報警有些可以自動復位,有些報警則需要在發變組轉熱備用后,滿足系統運行方式時才能手動復位,并且需要在機組DCS軟、硬光字中復位,從而滿足"發變組保護無異常"條件,保證正常并網。

31000MW發電機勵磁裝置出現的問題

3.1勵磁系統裝置簡介

1000MW機組勵磁系統采用靜止自并勵勵磁方式,系統包括一臺勵磁變壓器、四面可控硅整流柜、一面AVR微機勵磁自動電壓調節柜(含啟勵裝置、滅磁及轉子過電壓保護回路）、一面AC進線柜(含濾波裝置）、一面DC出線柜。整套系統除勵磁變壓器由海南金盤變壓器有限公司供貨外,其他設備全部由美國GE公司成套供應,勵磁調節系統型號為Ex2100。

勵磁系統的控制是由可控硅整流橋回路的相位控制而得到,可控硅的觸發信號是由控制器中的數字調節器產生。在冗余控制選項中,包括主控制器M1、M2,均可以是工作的主控制器,并有自動和手動兩種模式,監控控制器C決定主控制器M1、M2工作和后備切換。

3.2勵磁系統裝置問題

勵磁系統下發啟勵指令后失敗,滅磁開關未合閘。勵磁系統控制器面板報警代碼為:#64（對41設備滅磁開關發出合閘命令后,其輔助接點讀出為斷開）、#110（通過一種不正常的流程用于停機,含達到運行狀態以前即給出停止命令,也可能由其他故障引起）。

原因分析:DCS啟勵指令下發失敗,SCET板（勵磁接點端子板）故障,SBxS板（快速接觸器端子板）故障,啟勵繼電器CM故障。

3.3勵磁系統裝置問題解決方法

斷開啟勵電源,拉開整流柜五極開關刀閘,將勵磁系統隔離:合上滅磁開關控制電源,遠方下發滅磁開關合閘指令,觀察到SCET板上合閘信號接收指示燈亮、啟勵繼電器CM動作、滅磁開關未合閘。據此可排除上述原因。

用萬用表測量滅磁開關電源模塊端子,發現滅磁開關直流電源輸入（DC11Hv）正常,但通過滅磁開關電源模塊轉換后的合分閘控制電源（DC24v）測量值為0。據此判斷滅磁開關合閘失敗原因可能為滅磁開關電源轉換模塊故障。更換滅磁開關電源轉換模塊,測量開關經轉換后合分閘控制電源（DC24v）正常。再次遠方下發合、分閘指令及模擬滅磁開關緊急分閘均可正常動作。

將整流柜五極開關刀閘重新合上,恢復啟勵電源,重新投入勵磁系統運行,啟勵正常后,觀察勵磁系統運行正常,無異常告警。

本次勵磁系統異常原因為滅磁開關內電源轉換模塊故障,應在今后機組啟動前對相關設備參數進行檢查,以確保不再發生類似情況。

4結語

本文針對潮州電廠1000MW發電機并網出現的故障,以影響機組并網的相關設備出現的問題分析為基礎,提出了相應的解決方法,可有效防范發電機并網時出現各類故障,保障了機組運行的安全性、經濟性和環保性。
