我最近與您分享了TI 全新 Piccolo? F28004x 微控制器 (MCU) 系列的生產公告,該系列針對電源控制應用進行了優化。
Piccolo F28004x 用于高性能電源控制的主要特性包括:
· 片上窗口比較器。
· 具有斜率補償?shù)目删幊虜?shù)模轉換器。
· 高分辨率脈沖寬度調制 (PWM) 一次性和全局重載功能可簡化變頻交錯式電源轉換器的實施。
· 可編程 PWM 消隱。
· 高分辨率 PWM 死區。
· 片上比較器和 PWM 定時器模塊之間的緊密耦合。
· 多個獨立的高速高分辨率模數轉換器。
· 具有可選并行控制律加速器的高性能浮點中央處理器。
兩個參考設計——交錯式 CCM 圖騰柱無橋功率因數校正 (PFC) 參考設計和高效、1.6kW 高密度基于 GaN 的 1MHz CRM 圖騰柱 PFC 轉換器參考設計——展示了這些特性在實際系統中的優勢。這些設計是圖騰柱功率因數校正 (PFC) 轉換器參考,非常適合用于電信、服務器和網絡、工業和電動汽車 (EV) 車載充電 (OBC) 的電源應用。
參考電壓水平(交流輸入,400V直流輸出)和效率(+98.7%)相似,并使用相似的組件(600V 柵極驅動器和氮化鎵 [GaN] 功率級)和特性(軟啟動、自適應死區時間、相脫落)——但在實施中存在一些關鍵差異。
交錯式連續導通模式 (CCM) 參考設計展示了一個三相交錯式拓撲結構(圖 1),以 100kHz PWM 進行開關,采用 CCM 操作。該技術通常用于 5kW 及以上需要在中等功率密度下實現高效率的應用。由于開關損耗,開關頻率被限制在 200kHz 左右。
圖 1:用于交錯連續導通模式 (CCM) 參考設計的 PFC 拓撲
圖騰柱 PFC 轉換器參考設計展示了一個兩相交錯拓撲(圖 2),開關在 1.2MHz PWM 的最大頻率下,具有臨界導通模式 (CRM) 操作。與 CCM 操作相比,CRM 模式避免了開關損耗,并在更高的 PWM 頻率下實現了持續的高效率。由于高頻,設計可以更小更密集,同時保持高效率。
圖 2:圖騰柱 PFC 轉換器參考設計的 PFC 拓撲
主要挑戰是在整個交流周期內跨線路和負載條件實現零電壓開關 (ZVS)。當輸入電壓增加到直流總線電壓值的一半以上時,這變得很困難,在這種情況下,您只能在沒有任何額外電流饋入電感器的情況下進行谷底開關。在谷底開關和不完全 ZVS 操作的情況下,金屬氧化物半導體場效應晶體管 (MOSFET) 的開關損耗將隨著開關頻率的增加而顯著增加。
在整個 AC 周期內延長 ZVS 操作的解決方案是延長同步開關的導通時間,使電感器中有一個負電流,這將使漏源電壓擺動到零。圖 3 中描述了挑戰和解決方案。理論很簡單,但在整個負載和運行范圍內實施起來非常具有挑戰性,并且依賴于 Piccolo F28004x 實時控制器的功能。

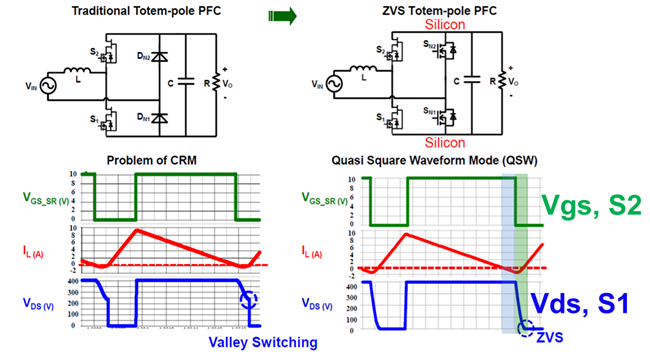

圖 3:CRM 與 CRC (ZVS) 技術
高效、1.6kW 高密度基于 GaN 的 1MHz CRM 圖騰柱 PFC 轉換器參考設計是真正的尖端技術,其實施和效率能力超出了電源客戶目前市場上的產品。為了幫助您開發類似的產品,我們還提供了一套軟件工具來調整解決方案。用于 C2000? MCU的DigitalPower 軟件開發套件 (SDK)支持這兩種參考設計。
該 SDK 是一套完整的軟件基礎設施、工具和文檔,旨在最大限度地縮短基于 C2000 MCU 的數字電源系統的開發時間。該軟件包括在 C2000 數字電源評估模塊 (EVM) 上運行的固件和 TI 設計庫中的參考設計,并且是所有數字電源應用的存儲庫。
DigitalPower SDK 中包含 powerSUITE,這是一個數字電源軟件設計工具包,其中包括以下組件:
· 解決方案適配器:自定義代碼示例以使用與 TI 解決方案相同的拓撲在示例或自定義硬件上運行。
· 補償設計器:設計數字補償器以實現您所需的閉環性能。
· 軟件頻率響應分析儀 (SFRA):繪制和測量開環增益(環路增益波特圖)和設備(功率級)頻率響應,以評估和優化數字電源控制環路的穩定性和魯棒性,如圖所示圖 4。

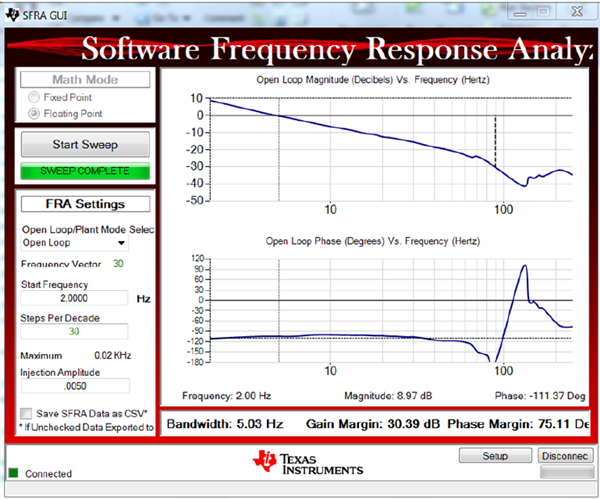

圖 4:PowerSUITE SFRA 工具顯示交錯式 CCM 參考設計的 PFC 電壓環路響應
我敢肯定,如果作為一名電源設計師,您已經準備好開始了。玩得開心,祝您好運,并留意更多用于尖端電源控制的 TI 參考設計。
