1高壓電力電纜護層電流主要故障及原因分析

1.1高壓電力電纜護層電流主要故障分析

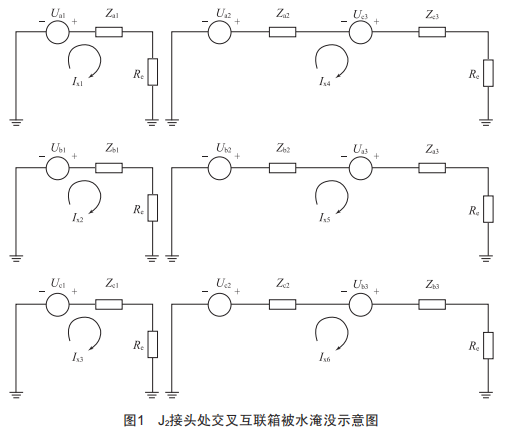

高壓電力電纜護層電流故障一般具有類型多樣、成因復雜等特點,結合實踐工作情況來看,主要包括以下幾個方面:(1）電纜接頭處松動。此類故障在實踐工作中較為多見,通常情況下,導致此類故障的原因主要集中在兩個方面:1）在電纜接頭安裝過程中,作業人員沒能按照作業規范進行操作,安裝不到位,導致電纜接頭部位存有松動問題:2）由于受到外力作用影響,導致電纜接頭部位發生松動,甚至出現電纜斷開現象,因此無法形成閉合回路。(2）交叉互聯箱進水。此類問題在實踐工作中也經常能夠遇到,所造成的影響還相對較大。圖1為J2接頭處交叉互聯箱被水淹沒示意圖,這時導體直接接地,將正常的3條護層回路改變?yōu)?條存在故障的回路。若在互聯箱表面發生漏損等問題,加上降雨頻繁、降水量較大,則容易誘發此類問題,最終還會導致電纜護層電流短路,因此該項問題需要引起足夠重視。(3）電纜接頭外環氧預制件擊穿。需要注意的是,此類故障問題往往會帶來較大的影響。具體分析來說,此類問題會使電纜兩側金屬保護層相連接,使整個交叉互聯系統因此受到影響,同時保護層電流瞬間升高,引起接頭內環氧預制件發熱,造成不同程度的安全隱患。另外,當此類問題發生時還會影響到兩條護層電流,威脅電纜線的安全使用,嚴重影響了電力系統的正常供電,給電網安全穩定運行帶來較大的風險。

1.2高壓電力電纜護層電流故障原因分析

通常來說,實際造成高壓電力電纜護層電流故障的原因有很多,而其中主要原因往往集中在超負荷運行方面。由于受到電流熱效應影響,經過電纜的負載電流導致芯線發熱、電荷鋼鎧渦流與介質損耗等,相應的造成附加熱量,導致電纜溫度快速上升,由于受到超負荷運行影響,絕緣棉老化加劇導致絕緣擊穿。其次,導致短路故障的原因有可能是外力因素作用影響。例如,受到外界溫度作用影響,導致電纜溫度上升,最終引發絕緣擊穿,甚至造成火災事故,甚至人員傷亡。再比如,由于腐蝕問題而造成絕緣強度降低,在實踐中也可能導致電纜故障。最后,高壓電力電纜本身的實際情況也是不容忽視的一個因素。例如,電纜本身在制造方面存有質量問題,包括絕緣內有雜質、絕緣屏蔽厚度不均等,以及由于管理工作不到位,使電纜出現受潮等情況,這些因素都有可能造成故障。此外,若是在敷設電纜時實際操作不夠標準規范,也在其使用時埋下不同程度的安全隱患,導致電纜運行不夠安全穩定。

2高壓電力電纜護層電流在線監測故障診斷技術應用

2.1高壓電力電纜護層電流在線監測原理

電力企業在高壓電力電纜護層中,采用了電流在線監測和故障診斷技術,切實提高了電纜故障檢測效率,極大程度上提升了電力企業的綜合實力。在實際操作流程中,首先電力企業利用先進的計算機處理系統,將各條線路中的電纜進行有效連接,然后將傳感器系統放置在有電纜的區域內,便于日后采集工作的順利開展,也給工作人員采集數據提供了便利,最后引入溫度控制監測系統,監測各個位置處電纜的溫度,并對其進行細致的分析和處理,再將真實數據上傳到計算機處理系統中,加快了電力企業發展,有效節省了不必要的投資成本。

在高壓電力電纜護層中,電流在線監測和故障診斷方法主要包括以下幾種:(1）分析電流實際數值。由于電纜線路長度不同,使各段電纜之間的距離保持相等至關重要,通過這種方式,工作人員可以對比監測到的電流值與正常的電流值,一旦發現二者之間的數值相差較大,就可以準確判斷高壓電力電纜中存在故障問題,這時利用電流在線監測和故障診斷技術,可以實現對故障地點的準確分析和定位,以此保證線路的正常運行。(2）采集電流數據信息。在交叉互聯接地箱中,裝有相應的護層電流傳感器,可以對所有電纜位置上的電流進行采集,通過將有關數據傳送到計算機處理系統中,能夠準確找到故障發生的位置,大大降低了工作人員的工作量,同時該系統具有一定的時效性,工作人員可以隨時調取電流數據,并利用計算機處理系統對其進行分析,幫助工作人員解決故障問題。另外,在電力企業發展過程中,與傳統的數據處理方式相比,計算機存儲數據能力較強,便于工作人員隨時查找所需數據。

2.2高壓電力電纜電流在線監測診斷方法

基于具體實踐工作開展情況,本文主要介紹了幾種常用的在線監測診斷方法,通過對這些技術方法的有效掌握,可以妥善運用到實踐工作中。

(1）局部放電監測法。該項技術方法在實踐工作中比較常用,它是借助于電纜絕緣體上微孔進行信號放電,由此較為順利地對高壓電纜實行相應監測診斷。在實施故障檢測時,主要通過放電信號外監測絕緣介質與頻率變化情況,超過300kHz的高頻信號,能夠借助于電纜外屏蔽接地處高頻電流互感器耦合。監測電纜線則借助于超聲波傳感器局部放電,而電纜運作時聲信號傳輸較為緩慢,外部電磁信號噪聲小?？偟膩?lái)說,該項技術方法在實踐中應用較為便利。

(2）脈沖檢測法。該項技術方法是實踐工作中一項常用且重要的內容,它實際上是借助于脈沖發生器發出脈沖波,利用脈沖信號在電纜線路中傳播時遇到波阻抗不匹配點,產生電磁波反射的原理,實現對故障問題的監測診斷。需要注意的是,在實踐中除了導體斷開、接地故障等因素外,電纜接頭及電纜穿過金屬管道等方面的因素,也是需要加以考慮的內容,同樣可能導致上述問題發生。另外,該項技術方法能夠借助示波器測出脈沖反射時間、電纜波速等,能夠進一步判斷電纜故障點距離情況。

(3）溫度監測法。該項技術方法在具體實踐中也十分常用,其優勢一般集中在可以掌握電纜絕緣情況,同時能夠在故障產生前就對電纜線路負載進行有效計算,借助分布式光纖溫度檢測,對廣泛環形高壓地下電纜監視,基于拉曼散射、光時域反射等原理,排除復雜環境條件情況的干擾,進而實現多點故障的排查測量。

(4）接地電流檢測方法。在發生較鏈現象時,電力企業可以利用接地電流檢測方法,加強對高壓電力電纜內部保護層的保護,而所謂的較鏈現象是指,在單芯電纜中的金屬護層和線芯發生了磁力反應。要想從根本上解決這一問題,最直接有效的方法就是接地電流檢測方法,通過接地電流進行實時監督和管理,既能幫助工作人員監測到有效信息,又可以根據電流數值變化,判斷故障發生位置和種類,進而制定出最為合理的應對策略,最大化減少電力企業成本。

(5）電橋檢測方法。這種方法主要是指利用雙臂電橋檢測高壓電力電纜線路中的電阻值,根據不同的電阻值判斷故障類型,電力企業通過引入這種檢測方法,可以有效解決高壓電力電纜中存在的問題,這是由于電橋檢測方法對電纜單接地等連接形式都能發揮出實際作用,能夠在最短時間內找到故障地點,通過將故障信息傳送到計算機處理系統中,工作人員可以找到最佳解決方案,減少安全事故的發生。在利用電橋檢測方法的過程中,電力企業可以根據實際情況,選擇高壓電橋回線法或者低壓電橋回線法,并結合惠斯登提出的理論,對其進行合理選用。

3預防高壓電力電纜護層電流故障的建議

對于可能存在或發生的故障,采取科學有效且具有針對性的預防措施,有助于保障高壓電力電纜護層電流正常。首先,要提升故障診斷人員的素質與能力,充分掌握科學有效的診斷方法,在對故障電纜進行診斷時,能夠采用正確手段,將其有效應用于實踐工作中,同時要不斷強化電纜運行巡檢,對于潛在故障能夠做到及早發現、及早預防。其次,想要保障電纜使用壽命,還需要在電纜管理方面加大投入,有針對性地制定電纜維護措施,將管理工作細化落實,做好日常維護工作,更好地保障高壓電力電纜的使用。

4結語

隨著社會經濟發展速度越來越快,對電能的需求量與日俱增,保障供電穩定性、安全性顯得尤為重要。在電力系統的實際運行過程中,高壓電力電纜的質量很容易受各方面因素影響,包括人員操作、外力破壞等,運用電流在線監測技術和故障診斷技術,能夠快速確定故障位置,并及時采取有效的解決對策,提升了高壓電力電纜的安全性。
