引言

某電廠#1機組由一臺M701F4（G324A）型燃氣輪機、一臺NG-M701F4-R型余熱鍋爐、一臺TC2F-35.4型蒸汽輪機和一臺OFR-480-2-21.5型發電機組成,采用單軸布置方式。天然氣經過調壓站分離、過濾和調壓,再經過燃機天然氣前置模塊的計量、加熱、再過濾后,與進入燃機燃燒室的壓縮空氣混合,通過燃料噴嘴噴入環繞在燃機主軸上的環管式燃燒室燃燒后,成為高溫煙氣進入透平膨脹做功,帶動燃氣輪機轉子轉動,拖動發電機發電。燃機排出的高溫煙氣通過煙道進入余熱鍋爐。煙氣中的熱量被余熱鍋爐各模塊充分吸收和利用,煙氣經余熱鍋爐的主煙囪排入大氣。汽輪機接收來自余熱鍋爐（HRsG）產生的蒸汽,通過蒸汽膨脹做功將熱能轉化為動能,并帶動發電機發電。汽輪機為雙缸三壓結構,一個汽缸是高壓和中壓段（高/中壓缸）,另一個汽缸為低壓段（低壓缸）,蒸汽從低壓缸排出并進入凝汽器。

該機組屬于調峰機組,基本以日開夜停的方式運行。同時,該機組屬于同軸機組,燃機和汽機共用一臺發電機,沒有3s離合器,汽機高中壓缸與低壓缸為剛性連接。啟動過程中,發電機通過sFC將機組拖至點火轉速,點火成功后汽機也隨之被沖轉,為此,機組在溫態和熱態也需要啟動啟動鍋爐作為軸封用氣,同時為減少鼓風熱量,當汽機轉速拖到2000r/min時需要提供冷卻用輔助蒸汽。機組長期以來在溫熱態開機時存在軸封溫度提升慢,滿足啟動條件的時間較長,需要開啟輔助鍋爐等問題,嚴重影響機組熱效率和并網時間。

1無輔助鍋爐啟動試驗研究過程

為了利用余熱,滿足機組啟動要求,無輔助鍋爐啟動試驗分3個階段進行。

1.1第一階段:采用中壓汽包余熱、高壓汽包余熱供給輔汽用戶

（1）機組解列后,檢查鍋爐、汽機高中壓系統各疏水閥、放水閥是否關閉,解列后手動關閉高、中壓主汽旁路調節閥,提高停機后高、中壓汽包壓力,增加鍋爐蓄熱,同時注意高、中壓汽包水位調整是否在正常范圍。

（2）接到機組啟動命令后,啟動啟動鍋爐,保持啟動鍋爐20%負荷運行,檢查輔汽集箱至啟動鍋爐的供汽電動閥是否在關閉位置。

（3）疏水暖管至輔汽集箱啟動鍋爐供汽電動閥前。

（4）開始輔汽母管疏水。

（5）開啟爐側中壓旁路電動門,當前后壓差接近后,打開中壓過熱蒸汽主路電動門,供氣至冷再至輔汽管道,注意加強

5疏水,暖管

(6）打開#1機冷再至供熱逆止閥、#1機冷再至供熱旁路二次氣動調節閥,調節輔汽母暖壓力至0.25MPa左右,利用輔汽集箱5疏排地溝、輔汽集箱排汽電動閥提高輔汽母暖溫度管

（7）待輔汽母暖溫度為200℃、壓力0.8MPa時,開始供軸封,抽真空管

1.2第二階段:采用低壓汽包余熱供低壓缸冷卻蒸汽

（1）機組啟動階段,打開爐側低壓主汽電動閥,暖暖至#1機低壓電動主汽門前,待過熱度>30℃后,打開#1機低壓電動主汽門,并暖暖至#1機低壓主汽閥前。

（2）低壓缸冷卻蒸汽>0.2MPa（過熱度>30℃）,機組可以啟動。

1.3優化機組啟動條件

（1）啟機條件的真空由-87kPa調整至-80kPa管

（2）點火條件中,低壓缸冷卻蒸汽溫度>160C,壓力>0.3MPa,降低參數要求。

（3）低壓缸冷卻蒸汽投入時,低壓調閥自動開啟開度由30%調整至20%。

（4）啟機條件中,輔汽母暖壓力由0.8MPa調整至0.6MPa。

（5）啟動條件中,高壓旁路自動強制撤出。

（6）高壓、中壓、低壓爐側以及低壓主汽機側、輔汽母暖增加過熱度報警管

2設備技術改造

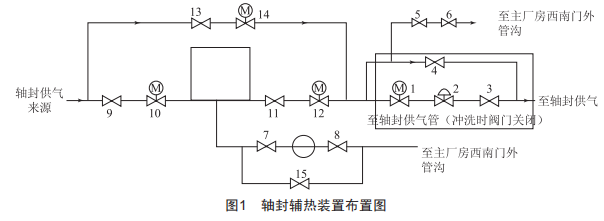

通過試驗,機組可以實現在無輔助鍋爐的溫熱狀態下啟動,但是由于余熱量的限制,軸封溫度達不到設計要求的溫度,軸封溫度與高壓缸金屬溫度超過110℃。如果長期以這種方式運行容易造成機組的軸封齒變形,造成機組振動增大,為此需要計算增加一套加熱裝置。根據F4機組的布置情況,綜合考慮加熱的最佳效果,輔熱裝置布置在6.5m的平臺上,軸封輔熱裝置具體布置如圖1所示。

3軸封輔熱裝置選型及控制

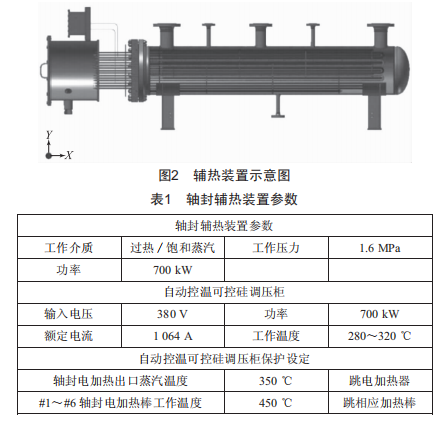

軸封輔熱裝置采用深孔氬弧焊接設備,將加熱元件的暖殼與法蘭利用深孔焊接技術進行深孔焊接,使電熱暖與暖板固定,并成為受壓容器的一部分管軸封輔熱裝置采用深孔焊接技術,直接隔絕由容器內部所散發出來的熱量向接線盒部位傳遞,保證接線盒內部溫度低于60℃。輔熱裝置示意圖如圖2所示。

軸封輔熱裝置參數如表1所示。

4經濟效益分析

軸封電加熱器的使用,在機組熱態日開夜停的模式下可以不用啟動輔助鍋爐,每次開機小鍋爐的燃氣量在4000m3左右,直接節約成本1萬元/次,按年均啟動40次計算,可以節約40萬元。機組冷態開機時,至少可以節省聯合循環啟動時間30min:按30min汽機負荷80Mw計算,每天可以多發電40Mw電量,經濟效益明顯。

4結語

MF701F4同軸機組,溫熱態啟動時需要向汽機軸封供氣后才能進行抽真空,從而滿足機組啟動條件。而利用汽包余熱,可以不用啟動輔助鍋爐,節約運行成本。

本文經過對三菱機組的設備特性及運行狀況進行研究,探討了影響機組啟動時間的因素:研究了溫熱態開機中利用汽包余熱提供軸封汽源和低壓缸冷卻蒸汽的投入,并根據軸封參數,節省軸封加熱器的投入時間,研究了快速啟動過程中,真空條件等參數調整對機組啟動安全性的影響。在實現無需輔助鍋爐啟動的同時,還需要進一步研究投入軸封加熱器的時間和操作,機組啟停操作還有很大的優化空間,在保證機組安全運行的前提下實現真正的節能。
