引言

能源是人類賴以生存的物質基礎,隨著社會不斷發展,能源需求也日益增加,電力作為目前使用最廣泛的二次能源,逐漸受到資源枯竭、環境污染和結構老化等方面的限制。而采用分布式電源能夠改善這一問題,能夠提高資源利用效率。

配電網規劃直接影響配電網投資、收益以及未來配電網運行的安全性、穩定性和經濟性。主動配電網的網架規劃以負荷預測和電源規劃為基礎,確定在何時何地投建何種類型的線路及其回路數量,以實現規劃周期內所需要的輸電能力,在滿足各項技術指標的前提下,使費用最小,其中技術指標包括供電可靠性指標、電壓質量指標、線損率指標及容載比指標。常規配電網運行方案存在線路損耗高等問題,因此本文對主動配電網的網架規劃和優化運行進行了研究。

1主動配電網網架雙層規劃

采用雙層規劃方式規劃主動配電網網架,雖然上下層有各自的目標函數,但是其上下層之間存在一定聯系和傳遞關系。將上下層存在的內部聯系量定義為決策變量,將其作為下層參量,綜合各方面因素,在允許范圍內將參量向上層反饋,上層在整體允許范圍內求得網架規劃最優解。

一般情況下,主動配電網線路包含聯絡開關和普通支路開關,隨著配電網負荷量的增加,網架規劃對于主動配電網經濟穩定運行具有重要意義。采用雙層規劃方案,針對已經完成的路線規劃方案,采用二進制遺傳算法,以編碼0/1形式表示,將普通支路開關、聯絡開關以及擴展線路開關加入到網架優化內。以此建立上層規劃目標函數:

式中,s0表示配電網網架年綜合費用(萬元）:s1表示網架年投資運行費用(萬元）:s2表示下層規劃函數目標值(萬元）。

其中s1通過以下公式得到:

式中,s1'表示線路固定建設等年值:s1"表示線路年運行維護費用:p表示新建線路集合:ps表示全部線路集合:s●表示線路單位長度投入費用:d表示線路長度:s表示貼現率,取10%:a表示線路運行維護費用率,取0.05。

下層規劃的待優化變量包括風力、光伏、儲能容量以及接入點位置等。分布式電源單機容量、安裝運維費及使用壽命已知,分布式電源的選址可直接選取儲能節點,在一定程度上實現抑制電源波動的目的。下層目標函數目標值代表經濟性指標的花費,目標函數如下:

式中,S3表示分布式電源和儲能的安裝投資費等年值:S4表示分布式電源和儲能年運行維護費用:S1oss表示主動配電網年損耗費用:S5表示向上級電網購電成本:S6表示分布式電源發電的補貼費用。

確定上下兩層關系后,輸入原始數據,對上層決策變量進行二進制編碼,設置運行參數,隨機生成初始種群,并對初始種群進行解碼,生成定容選址方案。將下層定容選址方案帶入上層進行函數計算,當滿足收斂條件后,輸出結果即為最優網架規劃方案。

2主動配電網優化運行研究

在保證電力系統可靠運行的前提下,提高電能生產和輸送效率,降低供電成本,降低網損率,是主動配電網優化運行的目的[5]。主動配電網的優化運行大多存在風電、光伏發電的熱電聯供系統優化運行問題,考慮主動配電網的運行特性,提出一種節能減排的優化運行方案。

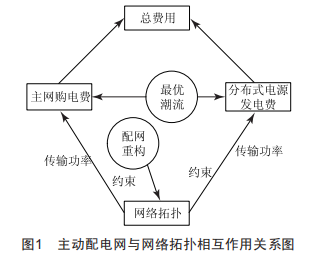

受網絡約束的分布式電源發電計劃,與主動配電網的網絡拓撲相關,可通過配電網重構實現網絡拓撲,達到網損最小的目的。配電網重構與主動配電網運行關系如圖1所示。

主動配電網重構分為正常重構和事故重構。正常重構始終是指在正常運行狀態下,通過通斷開關、改變網絡拓撲,滿足網損最低或電壓質量最佳的要求。故障重構是指在配電網發生故障停電后,恢復供電時優化供電路徑和供電范圍,達到減少停電損失,保障重要用戶供電的目的。

早期正常運行的配電網重構為單一目標,引入分布式電源后為復合目標。滿足配電網負荷需要3種途徑()1）輸電網購電:)2）調用配網的分布式電源:)3）調用可中斷負荷等需求側資源。這3種途徑都被視為電源,以此為依據,優化后的目標函數為:

式中,/表示3種措施總的發電費用:R1表示從電網購買的發電費用:O0表示從電網購買有功率功率:n表示配單節點數:r0i表示在i節點上發電功率的變動成本:g0i表示在i節點上的配電發電功率:r1i表示在i節點上主動負荷單位功率變動成本:g1i表示在i節點上的主動負荷承擔的有功功率。

確定目標函數后,優化運行需要輸入已知的節點類、支路類和發電機類數據,根據十進制編碼規則,以小環網開關號為基因,搜索所有環網之間的開關組合,產生合理的網絡拓撲,計算最優潮流,達到最大迭代次數后,得到優化運行最優解。

3實驗論證分析

為了驗證提出的主動配電網網架規劃和優化運行方案的能力,引用常規優化方案,設計對比實驗,測試主動配電網運行過程中及變壓器線路損耗程度。選擇測試的變壓器型號為Z10,電壓比為35/10.5,額定頻率為50Hz,空載損耗為270w,負載損耗為1380w,空載電流為1.7A,短路阻抗為4Ω。測試結果如表1所示。

表1線路損耗測試結果

分析表1可知,開斷的線路號不影響線路損耗測試結果。其中,方案1為提出的網架規劃與優化運行方案,方案2為常規運行方案。對比方案1和方案2測試的線路損耗結果,采用方案1測試的線路損耗為0.46MW,采用方案2測試的線路損耗為0.83MW,對比可知方案1測試結果低于方案2,說明本文方法損耗更低,具有實用性。

4結語

本文研究了主動配電網的網架規劃和優化運行,采用雙層規劃模型,解決了主動配電網的網架規劃問題:通過配電網重構實現對網損、負荷和供電可靠性等目標的優化,在保證主動配電網運行經濟性的同時,保證電能質量。通過實驗證明了本文提出的網架規劃和優化運行方案,能使主動配電網運行過程中線路損耗較低,其安全性得到了保證,極大地提高了可再生能源的利用率。
