摘要

隨著旨在解決現代算法加速工作負載的設備越來越多，就必須能夠在高速接口之間和整個器件中有效地移動高帶寬數據流。Achronix的Speedster®7t獨立FPGA芯片可以通過集成全新的、高度創新的二維片上網絡(2D NoC)來處理這些高帶寬數據流。Achronix的FPGA中特有的2D NoC實現是一種創新，它與用可編程邏輯資源來實現2D NoC的傳統方法相比，有哪些創新和價值呢?本白皮書討論了這兩種實現2D NoC的方法，并提供了一個示例設計，以展示與軟2D NoC實現相比，Achronix 2D NoC是如何去提高性能、減少面積并縮短設計時間。

介紹

Achronix為其Speedster7t系列FPGA完全重新設計了片上通信架構，通過集成創新的2D NoC來適應高帶寬數據流的需求。在該FPGA器件的外圍，這個2D NoC連接到所有高速接口：包括多個400G以太網、PCIe Gen5、GDDR6和DDR4/5端口。在該FPGA內的可編程邏輯陣列上部署了一系列高速行和列通道，它們分別向FPGA可編程邏輯陣列的水平和垂直方向分配網絡流量。除了這些行和列之外，在NoC的每一行和每一列交叉的位置還有發送點和目標NoC訪問節點(NAP)。這些NAP充當NoC和位于可編程邏輯陣列中的資源之間的源或目的地。

為了將Achronix FPGA中內置的2D NoC，與使用傳統方法在可編程邏輯陣列中創建的NoC進行比較，為此我們?cè)u(píng)估了幾種軟NoC設計;最后，基于同行評審和FPGA結構的可移植性，我們選擇了米蘭理工學院的軟2D NoC設計。這種軟NoC在單向網狀網絡(mesh)中實現了蟲洞前瞻預測切換。在實施時，它需要每個mesh節點上的多個存儲器來存儲和轉發流控制單元。

為了量化片上2D NoC實現模式和使用邏輯陣列資源的軟實現模式之間的差異，首先創建了一個實例化AlexNet 2D卷積的19個實例設計，然后在完整的2D NoC設計之間比較了三個主要指標：所需資源、設計性能和設計時間(創建設計的時間以及在工具中編譯設計的時間)。其結果是在所有三種情況下，集成Achronix 2D NoC的性能都明顯優于軟實現。

2D NoC減少使用的資源

為了比較兩種不同的2D NoC設計，兩種2D NoC都與現有的2D卷積(conv2d)設計相結合。conv2d設計對輸入圖像執行AlexNet 2D卷積。此conv2d設計需要一個或兩個AXI-4連接：一個用于從內存讀取，一個用于寫入內存，或者一個共享的AXI-4執行讀取和寫入。為了實現與軟NoC的最佳集成，選擇了單個共享AXI-4接口，conv2d模塊的實例位于每個mesh節點。然后，軟NoC啟用了GDDR6存儲接口的數據入口和出口——在軟NoC中，內存接口連接到第20個mesh節點上;而在內置式NoC中，這種連接已經存在。在整個設計中，從GDDR6到每個conv2d節點都存在節點到節點通信，但conv2d節點之間不通信。

Achronix 2D NoC的設計細節

該設計有19個conv2d模塊實例，每個實例都訪問GDDR6存儲器。第20個實例是空閑的，因?yàn)镚DDR6接口直接連接到集成的2D NoC。80個可用的NoC接入點(NAP)中有38個用于連接到conv2d實例。每個conv2d實例使用64個機器學習處理器(MLP)，它在垂直方向覆蓋兩個NAP。由于這種部署是針對內置2D NoC，所以采用雙AXI-4方法連接conv2d模塊。下表列出了本設計中使用的資源。

表1：Achronix 2D NoC使用的資源

使用Achronix FPGA集成的2D NoC，可為設計布局產生了一種不凌亂的、可重復的結構，并且只消耗了不到一半的器件資源。下面是AC7t1500器件中資源使用的平面圖。

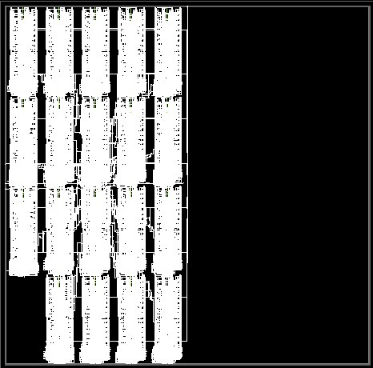

圖1：在AC7t1500中使用Achronix 2D NoC布局實例

軟2D NoC的設計細節

該設計被配置為5 × 4規模mesh，具有19個conv2d模塊實例，每個實例都連接到一個軟NoC節點。其第20 mesh節點是為GDDR6接口預留的。因此，需要更多的邏輯資源來管理軟2D NoC結構。此實現還需要每個節點上的存儲，以便存儲flit并將其轉發到下一個節點。結果是顯著提高了資源的使用量，以及在器件上的不規則布局。下表列出了使用的資源;下圖為AC7t1500所用資源的平面圖。

表2：軟2D NoC使用的資源

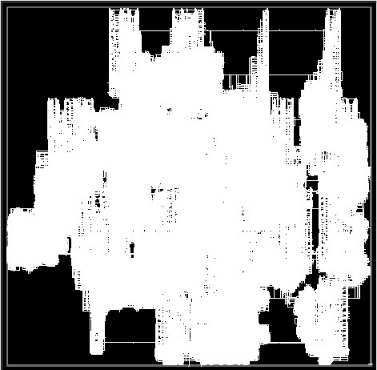

圖2：使用軟2D NoC布局實例

2D NoC提高性能

如前所述，通過使用Achronix 2D NoC，conv2d設計產生了規則的資源布局，從而形成規則的布線。減少了邏輯資源使用就減少了擁塞，因?yàn)樾枰季€的邏輯更少。該解決方案實現了最高565 MHz的頻率，關鍵路徑包含在conv2d實例邏輯中。隨著更多conv2d節點添加到設計中，最大頻率不會降低。

下圖顯示了使用Achronix 2D NoC時產生的布線

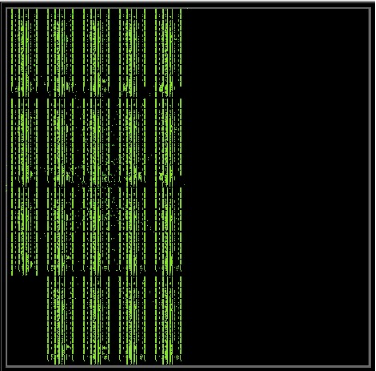

圖3：使用Achronix 2D NoC的cnv2d設計布線

使用軟2D NoC解決方案會導致復雜且不規則的布線，同時時序也受到影響，因?yàn)樾枰疃萀UT邏輯來選擇軟2D NoC中的適當路徑。

此外，性能會隨著mesh網絡大小的增加而降低。使用2 × 3 mesh的設計可以達到94 MHz，而5 × 4 mesh只能達到82 MHz。關鍵路徑包含在軟NoC mesh網絡中，而不是在conv2d邏輯中。如果花更多時間優化設計以提高性能，則可以進一步優化軟2D NoC的時序。

下圖顯示了使用軟2D NoC設計時生成的布線。

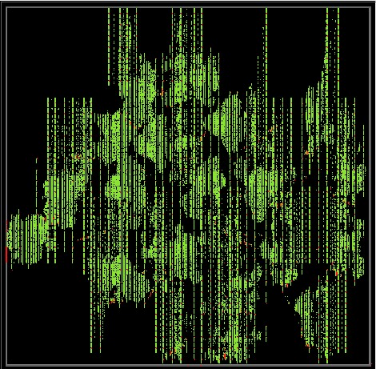

圖4：使用軟2D NoC時的cnv2d設計布線

2D NoC改善了帶寬

Achronix的2D NoC使用運行速度在2 GHz的256位雙向總線，每個conv2d實例連接到兩個NAP，從而在一個節點上與GDDR6接口之間的連接可實現的最大帶寬為512 Gbps。下面的框圖顯示了2D NoC和一個連接到本地conv2d實例的NAP的細節。

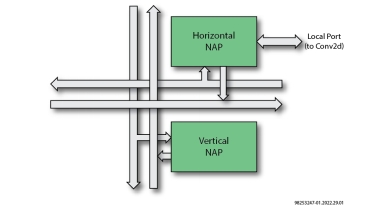

圖5：Achronix的2D NoC和NAP

軟2D NoC使用五路交叉開關(crossbar switch)，其中一個端口與本地conv2d實例通信，而其他端口與網格中的下一個節點通信。該解決方案可以實現節點到節點連接的頻率為82 MHz，從而在一個節點上形成最高為21 Gbps的GDDR6接口帶寬。下面的框圖顯示了軟2D NoC mesh中的一個交叉開關。

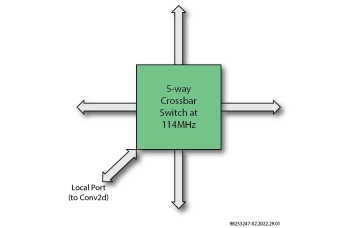

圖6：軟2D NoC交叉開關

2D NoC縮短了設計時間和工具運行時間

Achronix的2D NoC采用AXI-4標準與NAP通信，這是許多FPGA設計人員已經熟悉的接口標準。此外，2D NoC包括內置功能，例如跨時鐘域邏輯、流量控制和地址解碼等，這些功能不再需要包含在用戶邏輯中。Achronix的2D NoC的全功能實現為用戶省去了大量的設計工作，使設計人員能夠?qū)Ｗ⒂谶B接到2D NoC的加速器。

除了縮短設計時間外，使用Achronix片上2D NoC的設計比使用軟2D NoC的設計使用更少的資源。結果是需要布局和布線的邏輯更少，從而使得工具的編譯時間更短。例如，與使用軟2D NoC的實現相比，使用Achronix片上2D NoC的設計布局和布線所需的時間不到一半。

結論

集成2D NoC的Speedster7t器件創新地帶來了FPGA設計過程的根本轉變。Achronix是第一家集成2D NoC的FPGA公司，它連接所有系統接口和FPGA邏輯陣列。這種新架構使Achronix FPGA器件特別適用于高帶寬應用，同時顯著提高了設計人員的工作效率。由于2D NoC管理著從設計在FPGA邏輯陣列中的數據加速器到高速數據接口之間的所有網絡功能，因此設計人員只需設計他們的數據加速器并將它們連接到NAP接入點。與使用軟2D NoC相比，設計人員可以受益于以下優點：

? 降低邏輯資源占有率并提高FPGA的整體性能

? 增加帶寬

? 減少對存儲器的需求

? 更快的設計時間和更短的工具編譯時間

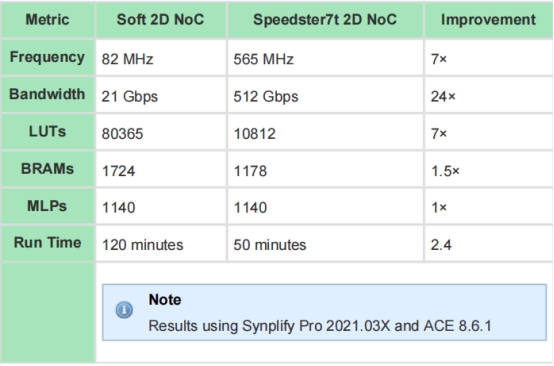

表3：Speedster7t 2D NoC與Soft 2D NoC的總結比較
