引言

線路損耗與流經導線的電流和時間有關,當配網線路進行合解環操作時,為了減小線損,本文提出了兩種方法:合解環與AVC系統配合,以減少合環電流:一鍵順控快速合解環,以減少合環時間,從而降低線損。這兩種方法對于提高供電公司的經濟效益具有重要意義。

1母線電壓差對線損的影響

國內變電站的配網母線額定電壓多為10kV,根據調度規程,在正常運行方式下,電壓允許偏差為系統額定電壓的0%～7%,意味著10kV母線電壓的合格范圍為10～10.7kV,母線電壓最大差值達到7000V。配網合解環示意圖如圖1所示,當A線路的前段(出線開關A到分段開關a）要檢修時,配網調控員提前合上聯絡開關,完成合環,再拉開分段開關a完成解環操作,此時分段開關a到聯絡開關區域的負荷就轉移到B線路上。

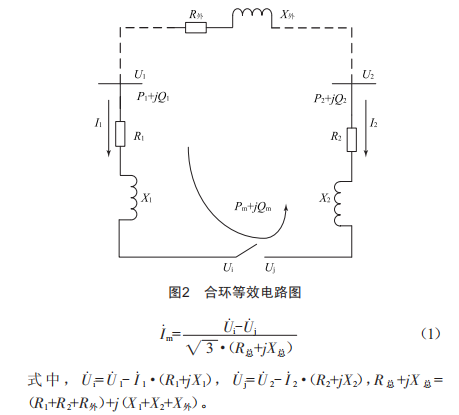

當配網線路合環時,將圖1簡化為等效電路圖,如圖2所示。其中,U1和U2分別為母線1和母線2的線電壓有效值,R1和R2分別為A線路和B線路的等值電阻,X1和X2分別為A線路和B線路的等值電抗,R外＋X外為網孔等值法等效的外網阻抗,其中包括上級電源的110kV主變和線路阻抗、220kV主變和線路阻抗等,P+＋O+表示合環后在兩條線路中形成的循環功率,11和12分別為未合環前A線路與B線路的初始電流有效值,1+為合環后的穩態環路電流,由于暫態時間為毫秒級,對線損影響小,故本文不作考慮。

根據電路基本定律,可以計算出:

代入公式(1）可得:

根據電路疊加定律,合環后A線路的總電流為初始電流疊加1+,在實際電網中,線路電阻相對電抗來說很小,可忽略。假定A線路與B線路的負荷差不多,初始電流一致,線路參數

也一致,由于主變接線方式為y/A接線,所以Uj1與Uj2的相位相同,合環后的穩態環路電流有效值可以簡化為:

可以看出,當10kV母線電壓差值越大,1A總m11＋1+也越大,合環電流越大將導致線路線損增加,當合環兩側母線電壓相同時,1+m0,則A線路與B線路合環后的電流還是線路初始電流,不會導致線損增加。

2合解環降損系統

2.1合解環與AVC系統的配合

配電自動化系統是一套實現配網調度員在遠方針對配電設備進行實時監視、調度和操作的自動化系統,主要由配電自動化系統主站、配電自動化系統子站(可選）、配電自動化終端和通信網絡等部分組成,配電自動化系統主要分為配電網運行監控基本功能與配網運行狀態管控拓展功能。

常州供電公司在配電自動化系統的應用程度處于國內領先,先進的圖模庫一體化技術使得新一代主站系統Оpen5200方便開發利用。本文提出兩條線路合環前,在Оpen5200系統中,在聯絡開關處能右鍵彈出母線電壓差調節對話框,利用自動拓?fù)浞治龉δ?通過聯絡開關拓?fù)涞骄€路兩側上游10kV母線處,結合主配網實時轉發功能,與自動電壓控制系統AVC系統配合,由AVC系統判斷合環10kV母線兩側電壓差,優化控制策略,進行主變檔位調節或者投切無功補償裝置,結合公式(3）,使得兩邊母線電壓差減少到最低,降低合環電流。

AVC主站系統監視配網母線的實時運行信息,在線進行自動電壓控制計算,并將控制指令發送到廠站端執行,AVC主站從調控中心能量管理系統(EMS）獲取電網實時數據及有關信息,AVC主站與新一代主站Оpen5200系統的數據交互主要包括電網模型參數、實時運行數據、控制執行指令,通過計算發出遙控和遙調指令,使得聯絡開關上游兩側母線電壓差最小,減小了合環電流,進而降低線損。

2.2一鍵順控合解環

傳統的合解環操作流程如下:調度員監護操作票,發令合上聯絡開關,另一位調度員復誦調令,調度員到單線圖選擇合環開關,遙控預置,遙控返校,遙控執行,調度員根據遙信和遙測確認開關合上后,再進行上述一系列步驟的解環操作。

傳統的遙控操作對開關預置是逐個進行的,每個開關的預置時間平均為2s,為了減少合解環時間,本文提出:對于線路上合解環處都具備遙控條件的開關,由配電主站提前對合環開關與解環開關預置,在配網接線圖上提前進行合環開關與解環開關的預置操作,兩只開關都預置成功后,彈出對話框,由調控員確認遙控執行。應用一鍵順控合解環系統后的流程如下:系統設定好合、解環開關,由軟件自動提前預置好這兩只開關,程序合上聯絡開關,程序判斷開關已合上,拉開解環點開關,程序判斷解環開關已拉開,簡化了整個合解環步驟,整個合解環過程由軟件自動完成,合環成功后立刻解環,消耗時間主要為主站遙信判斷時間和主站與終端的傳輸時間,平均合環持續時間(有環路存在的時間）很短。對于合環點為二遙開關,解環點為三遙開關的合解環操作,系統根據遙信、遙測判明合環成功后,即可自動完成解環遙控操作。

3結語

本文針對配網合解環如何降低線損的方法進行了研究,提出通過合解環與AVC系統的配合來降低合環電流,應用一鍵順控軟件來降低合環時間,能夠有效降低線損,并得出以下結論:(1）母線電壓差的降低會導致合環電流減小,兩條合環線路所在10kV母線如沒有母線電壓差,則合環后的電流還是線路初始電流:(2）一鍵順控合解環由程序自動執行,從合環到解環的時間比傳統合解環縮短了約2min,能夠有效減少合環時間,降低線損。
