還記得儀表盤曾經很無聊嗎？通常只有五個功能：速度表、轉速表、里程表、燃油表和溫度表。

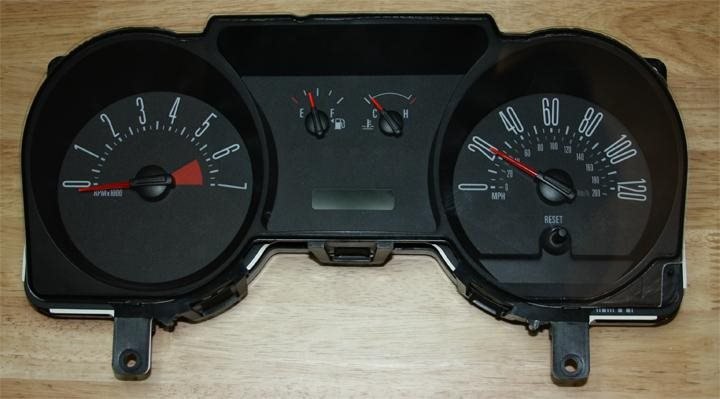

圖 1：在過去，儀表組要簡單得多，所需功率也少得多。

花式模型以每小時英里數和每小時 公里數顯示你的速度，所有的表盤都是機械的。唯一的圖形是一個氣泵，看起來像是從水體中伸出的鑰匙。

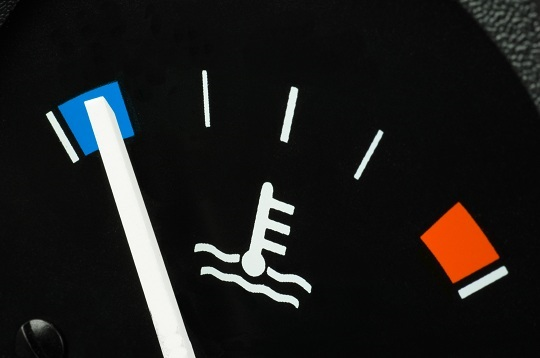

圖 2：舊儀表組的圖形非常有限，包括這個從水體中出現的萬能鑰匙。

電動化、智能化、互聯化正成為汽車發展新趨勢，為提升燃油經濟性的啟停系統、為增加主動安全性的先進駕駛輔助系統(ADAS)、以及作為新一代智能交通基礎的駕駛信息系統等多個電子系統越來越多地被汽車設計人員所采用，多系統的集成在提升汽車駕乘體驗的同時，也為設計帶來了挑戰。汽車須提供更高能效和更低能耗，以配合汽車產業的發展并符合各種環境法規及安全標準。

在過去的幾年里，儀表組開始變得越來越有趣。

圖 3：如今，儀表盤是數字化的，需要更多功率。

如今，大多數集群都是數字化的，LCD 和 LED 用于背光（圖 3）。事實上，如果你只有一個 3.5 英寸的顯示器，這被認為是低端的。趨勢正在向 7 英寸發展，而 12 英寸是那些能夠負擔得起高端車輛運輸?shù)臉藴省．斎唬?/span>我們可以通過操縱方向盤上的按鈕輕松控制顯示屏。我們可以直接從儀表板查看我們的汽車發生的一切，從我們正在聽的歌曲（包括專輯封面）到車輛診斷，再到周圍區域的 3-D 表示。

所有這些增強的功能都需要更多的處理能力?，F(xiàn)在，低端和中端集群的無電池轉換器的最佳選擇在 15W 范圍 (5V OUT x 3A)。具有大尺寸顯示器的高端集群可以超過 25W。

除了輸入電壓和輸出電流的基本規格之外，數據表中第二重要的數字可能是靜態電流 (I Q )。實際上，使接下來的兩個數字。關斷靜態電流是指穩壓器 IC 通過啟用或關斷引腳完全禁用時。另一方面，待機靜態電流發生在器件啟用但沒有負載時。

隨著汽車電氣化程度的提高，越來越多的電子設備連接到 12V 電池。其中一些電子設備永遠不會完全禁用。想想你的鑰匙扣。該信號的另一端是用于稱為被動進入、被動啟動 (PEPS) 的系統的電路。PEPS 系統必須始終處于“開啟”狀態，等待來自我們的密鑰卡的信號。（否則，我們實際上可能必須使用鑰匙鏈上的實際鑰匙，而我們不希望這樣。）無論如何，由于 PEPS 系統始終處于開啟狀態，它總是從電池中提取待機靜態電流。

在集群中，幾個電路始終處于開啟狀態，就像在 PEPS 系統中一樣。示例包括實時時鐘、CAN/LIN 收發器和微控制器。整個集群在待機狀態下允許的總電流消耗的典型預算可能是 100μA，當處理器很容易占據一半時，這并不容易實現。

有不同的方法可以解決最小化集群中電源靜態電流的挑戰。由于直到最近才出現很多低靜態電流開關穩壓器，因此最常見的方法是使用與開關并聯的低靜態電流 LDO。切換器將被禁用，LDO 可用于喚醒下游電路，同時從電池消耗更少的電流。

現在有像 LM43603-Q1 這樣具有 27μA 待機靜態電流的器件，我們可以完全取消 LDO。這轉化為顯著的 BOM 成本節約。請記住，對于同步器件，這是 27μA——非同步器件數據表將只為我們提供 IC 的待機靜態電流，不包括二極管。在高溫下，通過二極管的電流泄漏可能高達 1mA，讓我們的預算大打折扣。

在我們需要消除所有可能的微安電流以滿足額外激進的靜態電流預算的情況下，新的 LM53603-Q1 更適合。我們可能會查看數據表并看到 23μA，并認為差別不大。但 LM53603-Q1 具有固定的輸出電壓，因此不需要反饋電阻。通過反饋電阻器的電流泄漏很容易為我們的系統增加 3-5μA。

在消除系統中隱藏的靜態電流源的同時，這些同步設備還達到了上述 15W 集群電源的最佳點。如果我們是喜歡使用較少外部組件處理的出色性能的工程師，請查看下面采用 LM53603-Q1 和 LM43603-Q1 的 2 層參考設計之一（圖 4）。

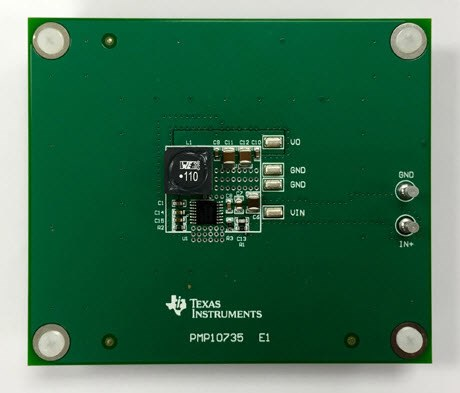

圖 4：PMP10735 是適用于具有 CISPR 25 5 類合規性 TI 設計的汽車儀表板的寬輸入電壓、3A 降壓 2 層參考設計。
