引言

基于對精益化生產管理的深入研究,為統籌安全、效能(Efficiency）、周期成本(Cost）三者的關系,優化資源配置,提高管理水平和運行效益,國家電網公司提出了基于安全效能成本（safetyEfficiencyCost,SEC）指標的管理理念。SEC表示在安全、效能水平相當?shù)那闆r下,單位（容量）資產每單位有效利用時間對應的總成本,該指標的單位是元/kVA。其中安全是指對電網、設備、人身事故的控制能力:效能是指電網企業綜合平衡可靠性及利用率最優,以高效資產運行滿足供電服務水平要求:周期成本是指電網資產在全壽命周期成本方面的表現。

基于全壽命周期的電網規劃方案評估,是一種全過程的評估,涉及電網設備的投資、運行、檢修、故障處置及報廢處置等各階段。在傳統的電網規劃方案評估及比選中,應用較多的是基于全壽命周期成本（LifeCyc1eCost,LCC）的電網規劃方案評估方法,但該方法的評價重點是全壽命周期費用最小化,很難綜合體現規劃方案的安全效能水平。目前的電網全壽命周期SEC評估主要是針對設備和"現狀"電網進行評估,相關的評估指標主要通過對歷史數據的統計分析得到,難以適應著眼未來的電網規劃方案的評估需求。文獻研究了基于全壽命周期安全效能成本的配電網規劃方案評估方法,但沒有給出各項指標的具體分析計算方法,具有一定的局限性。

本文綜合運用全壽命周期成本評估、電網潮流分析及電網可靠性評估等方法,構建基于全壽命周期SEC的配電網規劃方案量化評估模型,提出各項指標的分析計算方法,并應用于實際配電網規劃方案比選中,結果說明了基于全壽命周期SEC評估模型進行配電網規劃方案比選的必要性和有效性。

1全壽命周期SEC量化評估模型

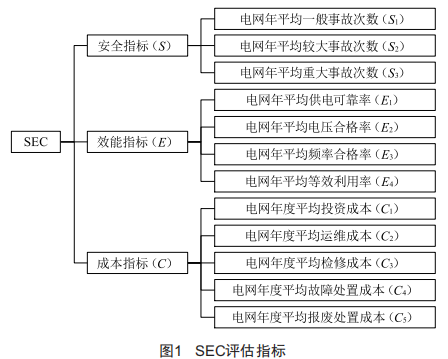

配電網規劃方案的全壽命周期SEC量化評估指標由安全指標、效能指標和周期成本指標三者構成,其總體結構如圖1所示。

SEC計算模型如下:

其中,

式中,kj為設備j容量在整個配電網容量中的比重:sjN為設備j的額定容量:E4j為設備j的等效利用率:/s為電網安全指標因子:/E為電網效能指標因子。

本文提出的各項指標的計算方法如下。

1.1安全指標

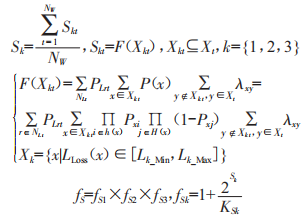

電網規劃方案SEC評估的安全指標（s1～s3）主要是指電網年平均非人為因素事故次數,可通過配電網的可靠性分析計算得到,相關計算模型如下:

式中,Nw為規劃方案評估年限（年）:評估期第l年:Xkl為導致第k種事故的電網狀態集合,F（Xkl）為第k種事故出現的頻率[7],Xl為電網狀態集合,PLrl為第r個負荷水平出現的概率,NLl為負荷水平集:丑為電網狀態x下所有正常設備的集合:h（x）為電網狀態x下所有故障設備（或檢修停運設備）的集合:Pxi及Pxj分別為電網狀態x下第i臺和第j臺設備的停運概率:λxy為電網從狀態x到狀態y的轉移率:LLoss（x）為電網狀態x下的切負荷量:LkMax、LkMin分別為第k種事故對應的電網切負荷上下限:/sk為sk指標安全因子:Ksk為sk的調整系數,通常取Ks1=100,Ks2=50,Ks3=10[1]。

1.2效能指標

1.2.1電網供電可靠率

電網年平均供電可靠率（E1）主要反映規劃期內電網可靠供電的能力,可通過電網可靠性分析得到。

式中,E1W、ⅣCW、ⅣiW及UiW分別為評估期第W年配電網的供電可靠率、負荷點數量、荷點i所供用戶數量及負荷點i的平均停電持續時間(由可靠性計算得到）[.]:fE1為E1指標因子:KE1為指標E1的調整系數,通常取KE1=10[1]:E1s為E1的考核值。

1.2.2電網電壓及頻率合格率

電網年平均電壓合格率(E2）可通過電網不同狀態下的潮流分析及電網不同狀態的概率分析得到。

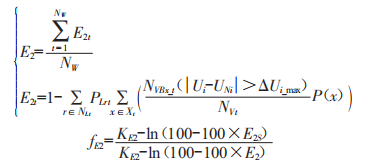

式中,ⅣVW和ⅣVBxW分別為評估期第W年電壓合格率的檢測節點數和系統狀態x下出現電壓越限的節點數:UⅣi為節點i的額定電壓:AUim一a為節點i的最大允許電壓偏差:fE2為E2指標因子:KE2為E2的調整系數,通常取KE2=10[1]:E2s為E2的考核值。

本文在進行電網規劃方案評估比選時認為電網頻率始終合格,取E3=100Ⅹ,取E3指標因子fE3=1。

1.2.3資產等效利用率

資產等效利用率是指電網設備年平均等效滿負荷運行率。對于斷路器、隔離開關及母線類設備,其等效利用率取為相應設備的可用系數,對于供電線路和變壓器設備,其等效利用率可通過電網潮流分析計算得到。

式中,sa(x）為電網狀態x下設備a的傳輸容量。

對于線路j,其額定容量sjⅣ及傳輸容量sj(x）是基于主變單位容量造價計算得到的折算額定容量[1]。基于上述分析,可得到效能指標(E）因子:

1.3周期成本指標

在基于SEC的電網規劃比選中,單臺設備a的周期成本(Ca）如下:

式中,C1a、C2a、C9a、C4a及C5a分別為設備a的年度平均投資成本、運行維護成本、檢修成本、故障處置成本及報廢處置成本,均以等年值表示。其中,C2a又包括維護成本C21a和運行損耗成本C22a:C4a又可分為故障處理成本C41a和故障損失成本C42a。

針對任意設備a,C1a～C5a可在計及通貨膨脹率(IR）和社會折現率(DR）的條件下基于LCC的電網規劃方案評估方法計算得到。其中,C1a、C21a及C5a主要與物價水平及人力成本有關:C22a主要包括電網運行損耗成本,可由計及電網狀態概率的潮流分析得到電網損耗的期望值并結合單位網損成本得到:C9a、C4a可結合電網的可靠性評估計算得到,即相應評估期下,C9a可由計劃?rùn)z修次數乘以單次檢修成本得到,C41a可由故障次數乘以單次故障處理成本得到,而C42a可由停電量乘以單位停電損失得到。

對達到使用壽命的設備,假設在其報廢的同時以相同設備對其進行更新替換[8],即重新投資。

|

2算例分析

2.1算例配電網基本情況

以某地區10kV配電網為例,基于全壽命周期的SEC量化評估模型對該配電網參與比選的方案一及方案二(圖2、圖9,虛線框內為新建網架）進行評估,不同方案中相應供電線路的長度如圖中所示,不計聯絡線長度。

等年值[8]表示。其中,C2a又包括維護成本C21a和運行損耗成本C22a:C4a又可分為故障處理成本C41a和故障損失成本C42a。

針對任意設備a,C1a～C5a可在計及通貨膨脹率(IR）和社會折現率(DR）的條件下基于LCC的電網規劃方案評估方法[2,9,8]計算得到。其中,C1a、C21a及C5a主要與物價水平及人力成本有關:C22a主要包括電網運行損耗成本,可由計及電網狀態概率的潮流分析得到電網損耗的期望值并結合單位網損成本得到:C9a、C4a可結合電網的可靠性評估計算得到,即相應評估期下,C9a可由計劃?rùn)z修次數乘以單次檢修成本得到,C41a可由故障次數乘以單次故障處理成本得到,而C42a可由停電量乘以單位停電損失得到。

對達到使用壽命的設備,假設在其報廢的同時以相同設備對其進行更新替換[8],即重新投資。

|

2算例分析

2.1算例配電網基本情況

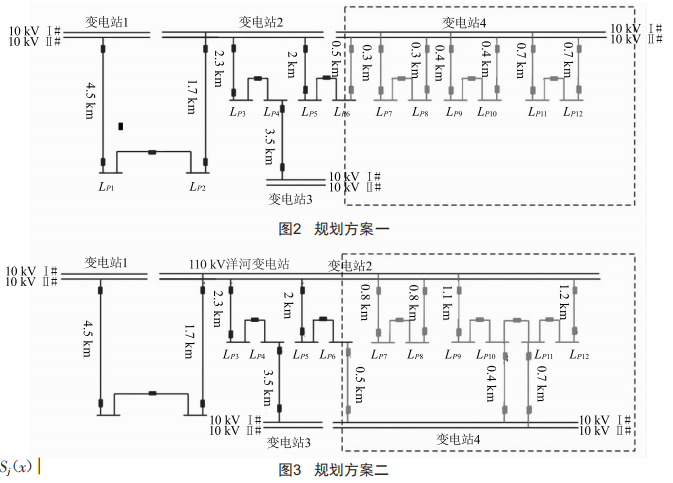

以某地區10kV配電網為例,基于全壽命周期的SEC量化評估模型對該配電網參與比選的方案一及方案二(圖2、圖3,虛線框內為新建網架）進行評估,不同方案中相應供電線路的長度如圖中所示,不計聯絡線長度。

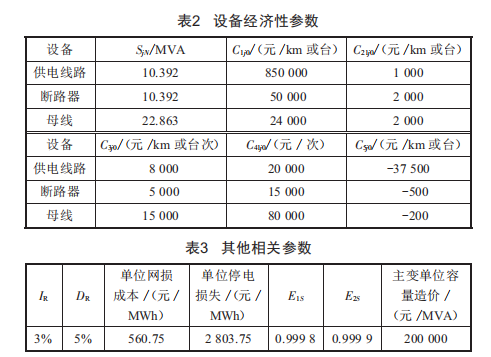

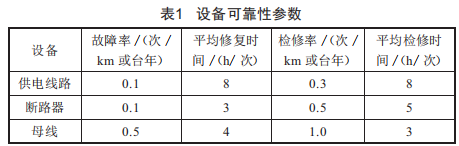

在SEC評估中,主要計及供電線路、開閉所進線斷路器(包括聯絡線斷路器）及開閉所母線等三類設備,三類設備的平均使用壽命均為15年。設備的可靠性參數如表1所示。設備規劃起始年的經濟性參數如表2所示,其他相關參數如表9所示。其中,C1a0、C21a0、C9a0、C41a0及C5a0為規劃(評估）初始年的相應成本。

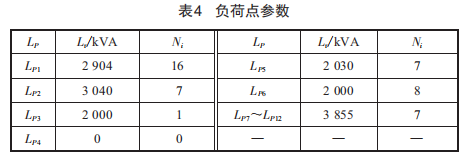

配電網負荷點LP1～LP12的功率因數均為0.85,各負荷點的用戶數及負荷大小保持不變,如表4所示。由表4可知,LP4的供電線路為備用線路,正常運行時不帶負荷,且電網正常運行時聯絡線斷路器不投入,相應設備的E4j按10%計算。除LP4外,其余負荷點為電壓合格率的檢測節點。

依據文獻的相關規定,當配電網停電負荷達到配電網總負荷的20%時,即認為配電網發生一般事故:當配電網停電負荷達到其總負荷的40%時,即認為配電網發生較大事故:當配電網停電負荷達到其總負荷的60%時,即認為發生重大事故。232算例分析結果

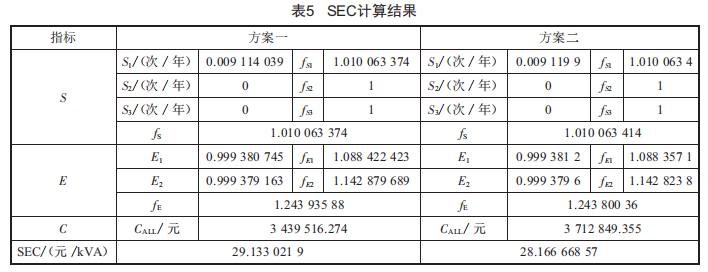

取規劃評估年限Nw為設備的平均使用壽命15年,則配電網兩個規劃方案的SEC相關計算結果如表5所示。表5中,CALL為評估中所有相關設備總的全壽命周期成本（等年值）。

由表5可知,規劃方案一的CALL小于方案二,即若以全壽命周期成本最小為目標,則方案一最優:方案二的SEC小于方案一,即在基于SEC的評估中,方案二最優。進一步由表5可知,兩個方案電網的事故次數均較低,安全性較好:兩個方案電網的供電可靠率均低于E1s,因此兩個方案對應的fE1>1,而方案二的供電可靠率高于方案一:兩個方案電網的電壓合格率均低于E2s,因此兩個方案對應的fE2>1,而方案二的電壓合格率高于方案一。

由上述分析可知,基于傳統的LCC方法難以綜合體現規劃方案的安全效能水平,具有一定的局限性,而基于全壽命周期SEC的電網規劃方案評估方法,能統籌安全、效能、周期成本三者的關系,對配電網規劃方案做出更全面的評估。

3結語

本文構建了基于全壽命周期SEC的配電網規劃方案量化評估模型,并詳細分析了各項指標的計算方法,通過應用于實際配電網規劃方案的比選評估,說明基于全壽命周期SEC的配電網規劃方案量化評估方法能對電網資產的安全、效能、周期成本進行綜合評價和分析,具有較高的實用價值。
