英威騰涉足特種紙張加工設備！

超級壓光機是造紙中的一種壓光設備。外形類似機械壓光機，但輥的數目較多。適用于銅版紙、涂布紙、書寫紙、膠版印刷紙等文化用紙和電容器紙等絕緣紙。

超級壓光機工作原理：

在運行行中，紙頁和熱輥接觸，短時間內，熱輥把熱能傳到紙內，并深入到一定的臨界深度（通常認為是在0.007μм）時，這時紙面的溫度達到或接近玻璃軟化點，此時紙面塑性加強，而軟輥在受壓時，彈性變形，壓區形成面接觸。鏡面的硬輥就像壓模似的把蒴化的紙面，變的平滑又光澤，且保留了好厚度。

超級壓光機屬于特種紙加工設備，國內設備一般標配國外大牌的傳感器+變頻器+PLC，英威騰變頻器改變了超壓紙行業一直被國外產品壟斷的局面。

客戶需求：加減速快、平、穩，具有泛用性

加減速線性：客戶要求加工紙張?jiān)?~480米線速度無級變速啟動（線性平順），且在變速過程中紙張不能出現波動和斷裂現象。

滿足各種復雜工藝：能滿足各種紙張工藝需求，紙張品種繁多，對各種產品的質量要求不同，因此生產工藝條件也不同，80g/M2~17g/M2（單面衛生紙厚度）寬范圍包含后期噴水加濕工藝。

成本低性價比高：具備自動精確的計算卷徑PID補償功能，不能出現斷紙，瞬間快速停機時間短，防止浪費物料和損壞紙軌，總造價低。

英威騰方案：研發現場新增“黑科技”功能

方案說明

基于客戶的需求，英威騰推出明星產品——帶有張力PID功能的GD350系列高性能多功能變頻器，同時由于收放卷控制，主機使用高性價比GD200A系列通用型開環矢量變頻器。

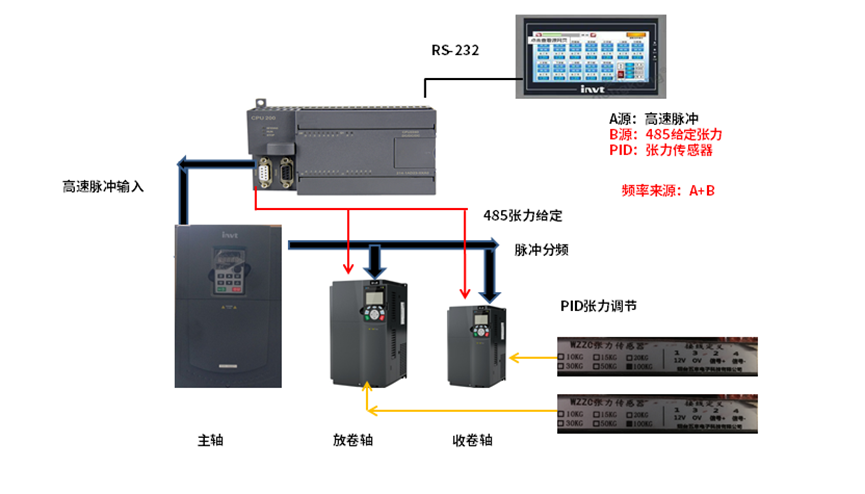

系統方案架構圖

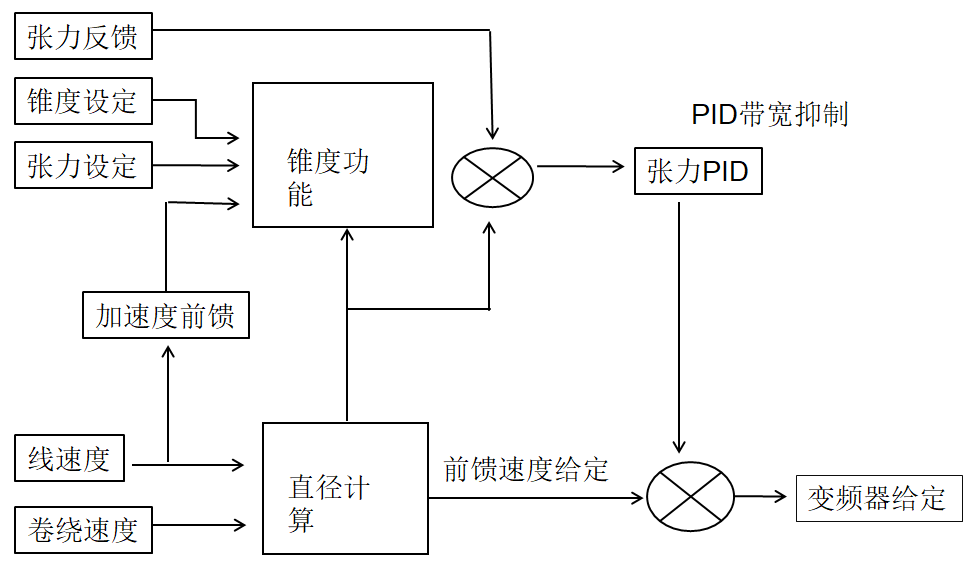

變頻器控制方案架構圖

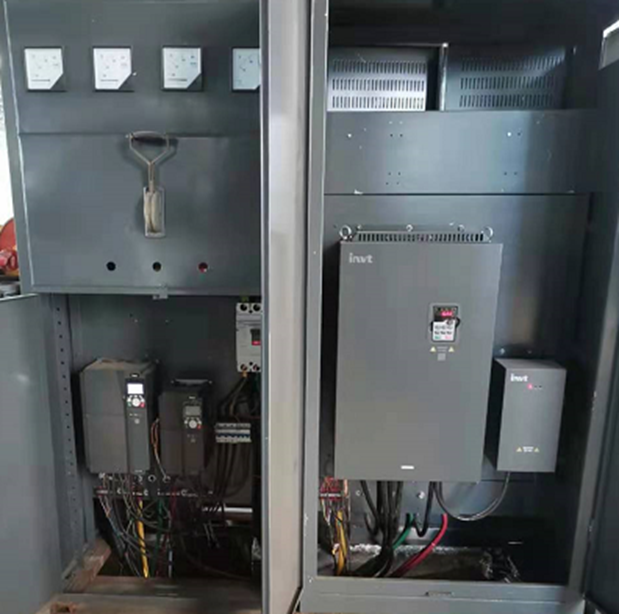

電控柜圖片

左側柜體

GD350(37KW)為放卷變頻+張力傳感器實時保證放卷速度平穩張力恒定。

GD350(15KW)為收卷變頻+張力傳感器實時保證收卷速度平穩張力恒定。

右側柜體

主機為GD200A（160kw）用于主輪動力給定分頻脈沖分別給收放卷加S曲線平滑，使輸出命令平穩。

英威騰方案優勢

1、先進的放卷張力控制算法功能：

放卷使用先進的GD350專用放卷模式，具備自動卷徑計算，三組PID自動張力調節輸出，保證最薄17g/M2（單面衛生紙厚度）輸出張力恒定、快速、穩定不易出現波動。。

2、優于主從跟隨功能：

收卷跟隨主機脈沖命令的情況下，自動根據外置張力傳感器的模擬量信號，自動快速的使用P09組PID調節功能，保證實時跟隨主機，保證張力和防止17g/M2紙張斷裂。

3、LCD鍵盤界面友好便于調試：

LCD鍵盤具備中文參數說明，實時監控電流、電壓、轉速、轉矩等參數，方便調試以及觀察主從跟隨情況。

4、研發現場新增“黑科技”功能：

現場新增慣量反向補償功能：使用標準的摩擦和慣量補償情況下，放卷在卷徑非常小的使用給定張力出現不夠PID無法調節，此時需要放卷輪主動參與放卷。從而在卷徑非常小的情況下或加減速中進行反向補償轉矩，使運行紙張更加平穩。

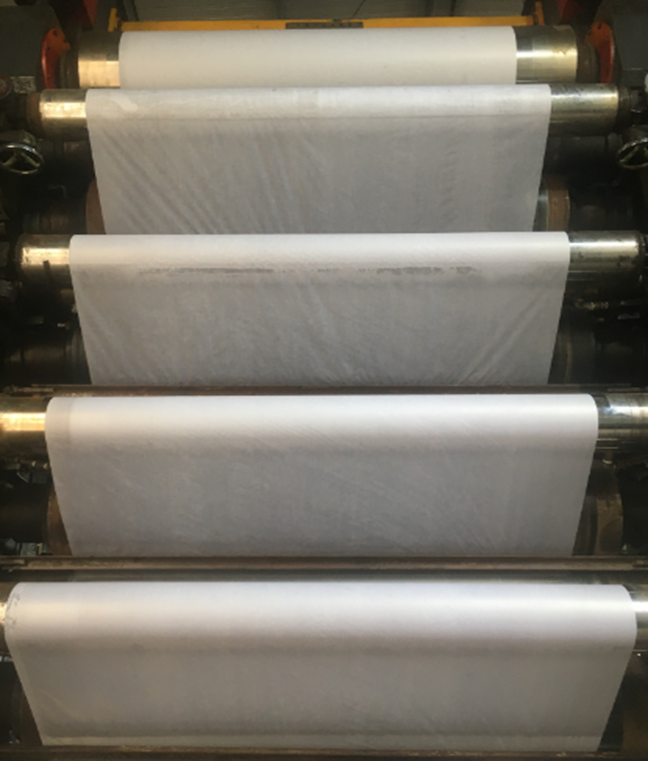

現場圖片

總述

超級壓光機屬于特種紙加工設備，是紙張加工的高端機械，進口設備的價格一般在百萬元以上，英威騰GD350在超壓紙機械上的應用，打破外企行業壟斷，填補國產變頻在高端設備應用中的空白，是敢于嘗試新事物的創新者。

除此之外，在瓦楞紙：橫切機、縱切機（青島X公司）、衛生紙：行業大回轉、分切復卷（濰坊X公司），A4：定長裁切、分切復卷（兗州X機械公司），英威騰還有完整的系統解決方案，可全面助力國內紙加工機械生產。而未來，英威騰也將持續提供更系統、高效的紙加工行業系統解決方案，為國內外廠商快速助力增長。
