1機組概況

珠海電廠有兩臺700MW燃煤發電機組,珠海電廠1號主變、2號啟備變接入220kv1段母線,珠海電廠2號主變、1號啟備變接入220kvⅡ段母線,兩條220kv母線經母聯開關連接,有八回220kv出線,如圖1所示,除海黃乙線計劃檢修中外,海港甲乙線、海八甲乙線、海臨甲乙線、海黃甲線七條處于正常運行方式。

圖1珠海電廠八回220kV出線

2事件概況

2017年8月23日,臺風"天鴿"(強臺風級）在廣東省珠海市南部登陸,登陸時其中心最大風力達14級,中心位置最低氣壓是95kPa,是2017年登陸我國的最強臺風,登陸時對珠海發電廠造成了極大的破壞,導致一臺機組跳閘,另一臺機組長時間孤網運行。

09:26,受強臺風影響,珠海電廠220kv海港甲線跳閘,重合閘不成功。然后,海港乙線、海八甲線、海八乙線相繼保護動作跳閘,線路均無法恢復送電。全廠220kv八條出線僅剩三條一海黃甲線及海臨甲乙線運行。

11:00,按照中調要求,1、2號機組負荷減至200MW并保持。

11:53,黃茅海變電站線路故障,突然跟電網主網解網運行,兩臺機組黃茅海變電站和珠海港臨港變電站所有負荷孤網運行,1、2號機組負荷及系統頻率大幅劇烈波動,1號機因系統解網運行負荷大幅度降低,引起汽機高壓調門閥全關,鍋爐再熱器保護動作鍋爐MFT,2s后汽輪機主汽門關閉,汽機無流量跳閘,發電機逆功率保護動作跳主變出口開關2201,1號機組停運。1號機組跳閘后2號機組孤網運行,機組頻率逐步升高,由于2號汽機在電網解網過程中Fv頻繁動作,中壓調門頻繁動作,中壓調門ICv-3控制卡件出現異常,造成汽機主控無法操作控制,同時2號汽機調門固定在23%左右開度無法控制。此時,2號機組發電機頻率逐步升高至最高53.1Hz(跳閘值53.5Hz）,在汽機調門無法控制的情況下,快速打閘磨煤機至剩下一臺磨煤機運行,并投入所有油槍運行穩定鍋爐燃燒,通過手動控制鍋爐煤量、燃油量來調節機組出力,控制機組頻率。最終在機組BT手動控制方式下,機組負荷穩定在160MW,周波穩定在(50±0.2）Hz,機組孤網運行8h后才與電網主網恢復聯網供電。

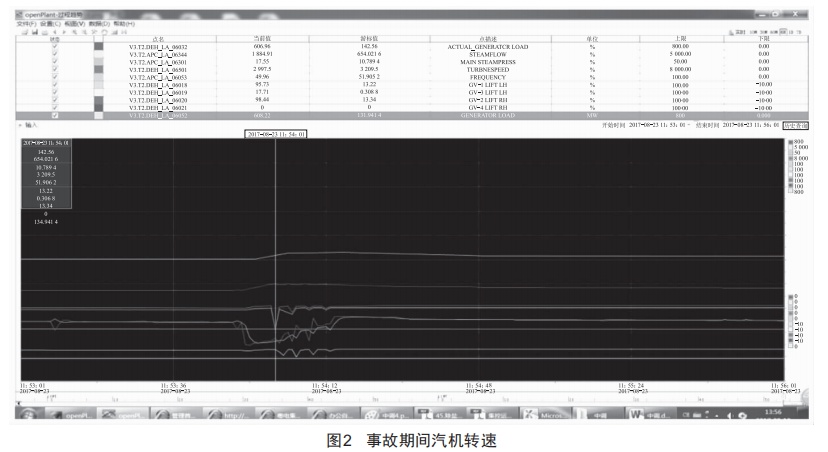

如圖2所示,事故期間汽機最高轉速達到3209r/min。

3事件分析

電廠正常運行時是接入主電網運行的,由于主電網容量很大,其自我平衡能力較強,而且功率、負荷擾動量的相對值比較小,電網頻率能夠保持穩定,所以機組或負載的功率變化對電網供電頻率的影響很小,機組功率僅由機組本身蒸汽參數、閥門開度決定,而與負載無關。但在發電機組單機帶孤網運行的系統中,發電機的出力必須隨時跟隨負載功率的變化而變化,才能維持供電頻率穩定,當功率和負荷擾動時,會引起孤網頻率變化,所以孤網狀態下最重要的是控制機組出力與電網負荷匹配,稍微不匹配,反映到機組頻率上就是快速上升或下降。當時是兩臺機組各帶200MW負荷,與電網主網解網后,孤網總負荷大概160MW,w號機組因高壓調門閥全關,高旁閥故障未開,再熱器保護動作跳閘,甩開200MW負荷,當時2號機組負荷200MW,與孤網負荷150MW偏差不算太大,2號機組頻率沒有突升至跳閘值,所以2號機組操作人員有時間及時處理,降低燃料量,使發電機頻率平穩降下來,如果w號機組跳閘動作慢,2號機組的頻率會波動更大,負荷控制會更難操作。另外,值得思考的是,如果孤網負荷大于200MW,這時就需要快速增加燃料量,避免頻率下降過快,否則低頻同樣會導致機組跳閘。

珠海電廠機組負荷控制有四種運行方式:鍋爐跟隨汽機控制方式、汽機跟隨鍋爐控制方式、機/爐協調控制方式、鍋爐/汽機手動控制模式。正常運行都是保持在機/爐協調控制方式,2號機組原本是機/爐協調控制方式,在w號機組跳閘后,因負荷波動導致調門動作頻繁,2號機中壓5號調門故障,導致當時整個DEH控制站所有調門全跳手動無法操作,負荷控制方式汽機主控跳至手動,鍋爐主控仍然在自動方式,負荷控制是在鍋爐跟隨汽機負荷控制方式,按照負荷一主汽壓力曲線,560MW負荷以下主汽壓力都是維持在11.2MPa運行,但2號機組頻率快速上升,這說明鍋爐出力過大,需要緊急減少鍋爐燃料量,當時立即手跳兩臺磨煤機剩至一臺磨煤機運行,此時機組負荷控制方式切至鍋爐/汽機手動模式,在該模式下,負荷控制系統相當于被切除。汽機、鍋爐的子控制系統各自維持本身運行參數的穩定而不再參與機組輸出功率和主汽壓力的自動控制任務。投入一層油槍穩定負荷,機組頻率上升最高達到53.1Hz隨后下降,機組轉速最高去到3209r/min后下降（由于取樣精度原因,最高頻率與最高轉速并不符合公式n=60f/p）,繼續投入剩余兩層油槍并加大磨煤機出力,使機組頻率跌至49.5Hz后緩慢回升,主汽壓力上升并穩定在8.4MPa,負荷穩定在160MW,機組頻率也保持在（60±0.2）Hz。如果按照按照負荷一主汽壓力曲線,主汽壓力維持在11.2MPa而不去手動干預,必定導致機組頻率越限,當機組頻率超過65.6Hz,發電機會延時0.8s解列,導致所在港區單位和企業供電中斷,并且電廠要進行黑啟動。

事后回想,當時頻率上升快的時候,可以通過手動開大高旁閥門開度,啟動大功率輔機這樣的方式來降低機組出力,如果汽輪機調門不出故障,可以在機/爐協調控制方式下快速減少負荷,機/爐協調控制會更穩定,如果想調節速度達到最快,可以把鍋爐主控切至手動模式,直接更改鍋爐負荷,或者直接在DEH控制高壓調門開度,只是運行人員沒有這樣操作高壓調門的經驗和習慣,怕控制不好造成更大的頻率波動。這次汽輪機調門全部切手動而且不可操作的情況,在1min多的時間內調整燃料量,使機組出力與負荷匹配,保證機組頻率穩定,都是沒有先例可以參考的,當時能調整好機組頻率,既有操作迅速準確的原因,也有一定程度上運氣的成分。

事故期間,w號機組跳閘前,兩臺機組的汽輪機FV保護都有動作,中壓調門短時全關,對機組轉速的控制是相當成功的。珠海電廠汽輪機FV保護是通過檢測中壓調門出口壓力信號與發電機電流信號做對比得出汽輪機輸入和發電機輸出的不平衡功率,若該不平衡功率大于額定負荷40%,FV會動作,通過DEH的危急遮斷油路的泄油電磁閥,中壓調門快速關閉,在0.5s后復位重新開啟。

另外,珠海電廠DEH還有oPC功能,在汽輪機轉速達到w07%額定轉速時,快關所有高中壓調門,當轉速恢復正常時再開啟調門,防止汽輪機超速。事故期間2號機組汽輪機最高轉速5209r/min,未達到107%額定轉速,因此當時oPC保護未動作,可見盡管負荷波動很厲害,FV動作減小汽輪機出力成功達到了防止汽機超速的目標。珠海電廠之前也做過不同負荷情況下的甩負荷試驗,oPC能成功控制汽輪機轉速,其調節特性是相當好的,如果孤網情況下發生oPC動作,雖然是高中壓調門都同時關閉,擾動較大,但應該也能控制好機組轉速。

作為機組操作員,機組孤網運行時還應該注意以下幾點:（1）最重要的監視參數是汽輪機轉速和發電機頻率,如果有變化要及時進行調整,改變鍋爐負荷或調整汽輪機調門開度,負荷和調度溝通最好保持穩定,起碼不要發生大的變化,或者是大的負荷變化同時進行鍋爐負荷或汽輪機調門開度的調整,可以確保孤網運行時的頻率穩定:（2）汽輪機轉速波動大,直接導致汽輪機震動、軸承溫度等參數異常,需要關注汽輪機TS1各項參數,同時相應鍋爐汽壓和汽包水位也會有所波動,必須密切關注。

4結語

沿海電廠在臺風季節都會經常受到臺風的威脅,珠海電廠抗臺中孤網運行是成功的,保障了所在港區化工工業園、石化、能源裝備制造工廠、鐵路等重要負荷用電,最大限度避免了可能因供電中斷所導致的重大安全生產事故,同時也為下次遇到同樣情況時保證機組孤網安全運行積累了經驗。
