引言

近年來,我國特高壓交流輸電系統發展迅猛,因為我國的資源分布與經濟發展呈現逆向,形成了西電東送、南電北送的局面。長距離、大容量的輸電線路需要很多設備,同時要考慮電力系統的動態穩定性,并且特高壓輸電是一類非常重要、危險性也很高的工程,因而保障它的安全穩定運行是重中之重。新型的柔性交流輸電系統（簡稱FACTs）對于調節特高壓輸電電壓、頻率等有很好的穩定作用,對整個特高壓輸電工程的發展有很大的促進作用。統一潮流控制器（unifiedpowerflowcontroller,簡稱UPFC）由于其自身功能非常強大,在FACTs中應用性能極為優異。

1統一潮流控制器的結構及工作原理

1.1UPFC的結構特點

統一潮流控制器（UPFC）的概念最初是由美國西屋科技中心的L.Gyugyi博士提出來的,該裝置一經問世,便迅速吸引了眾多科學家及特高壓輸電工程專家的注意。UPFC第一次應用到工程上是在1988年的美國,其在138kV的高壓輸電線路上成功投運,直到現在運行狀況依然良好,這足以說明UPFC裝置的優越性。統一潮流控制器不僅可以實現潮流調節,合理控制有功及無功功率的流動方向,提高線路的輸送容量,實現電力系統的優化運行,極大地提高電力系統運行的穩定性,還能通過快速無功電能吞吐,動態支撐接入點的端電壓幅值,提高電力系統的電壓穩定性,若控制得當,還能改善電力系統的阻尼,提升功角穩定性。

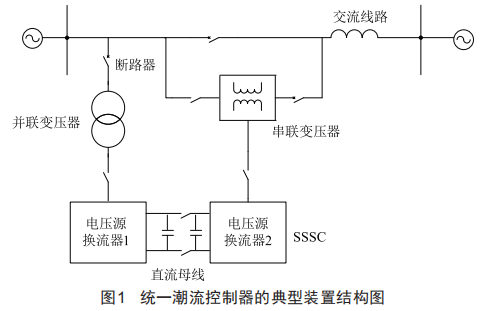

統一潮流控制器的結構如圖1所示。

1.2UPFC的工作原理

UPFC裝置可以看成是由STATCOM裝置和SSSC裝置的直流側并聯而成的。基于變流器的并聯補償器,如STATCOM裝置,可以有效地產生無功電流,補償系統無功功率,維持節點的電壓,但是對線路的電壓補償能力較弱:而基于變流器的串聯補償裝置,如SSSC裝置,它可以有效地補償輸電線路的電壓,控制線路的潮流,但是對無功電流的補償能力不強。

UPFC的主要功能是由換流器2實現的,換流器2通過控制串聯在輸電線路中變壓器的電網側電壓幅值和相位,在輸電線路裝置接入點位置為電網提供了幅值和相位均可控的電壓,因此可被視為一個同步交流電壓源。輸電線路中的電流流經這一電壓源后,將實現有功以及無功功率在電壓源和輸電線路之間的交換。裝置與輸電線路交換的無功需求由變流器通過自身的控制策略滿足,而有功功率的需求則需要轉化為直流功率形式,通過與直流側大電容的能量交換而被滿足,也就是說直流側大電容是這一串聯電壓源的有功功率儲存裝置。因此,換流器2可通過與輸電線路中串聯的變壓器進行能量交換,實現輸電線路有功功率和無功功率的獨立快速控制。

2UPFC的控制策略

UPFC的控制系統從低到高可分為器件級、裝置級以及系統級三個層級。系統級的控制處于最高層的位置,它的主要作用是根據在線監測到的信息以及系統的特殊目的,通過實時監測系統的在線運行狀態,特別是一些不穩定的狀態,排除不良的控制模式。系統級控制需要如電網頻率、發電機功角、電壓等系統信號,這些信號是通過同步相量測控技術來獲得的。裝置級的控制處在中間層級,通過產生脈寬調制觸發信號,統一控制所有UPFC內部電力電子器件的導通和關斷,并監控所有器件的運行狀態。器件級的控制主要功能包括根據脈沖信號實現電力電子設備的開通和關斷控制以及器件過流、過壓和過溫保護。

2.1傳統線性控制

之前有美國學者計算實現了非線性數學模型的近似線性化,首次提出了基于dq變換的STATCOM線性比例積分控制策略。20世紀90年代,國外研究學者在此基礎上相繼提出了四種UPFC的線性控制策略:簡單PI控制、交叉解耦控制、交叉耦合控制和魯棒控制。此外,我國的學者也在傳統線性控制的研究方面作出了卓越的貢獻,國內最早關于UPFC線性控制的文獻是建立了UPFC的動態模型并設計了PI控制器。

2.2線性控制方法的改進

柔性交流輸電裝置及其電力系統本身平衡點處的近似線性化模型只有在非線性系統實際運行點接近原平衡點時才比較準確,而當非線性系統在非平衡點位置將無法實現正確有效的潮流控制功能。

為克服線性控制策略的這一缺點,相關領域的學者改進了帶有能量緩沖器的UPFC裝置,采用模糊神經網絡控制策略實現對UPFC裝置和緩沖器的控制,該控制算法采用遺傳算法實現對隸屬函數參數的確定,在解模糊過程中采用最小二乘法,因此該控制策略結合了模糊控制與神經網絡各自的優點,使UPFC裝置的控制更加靈活、快速,并且具有極強的魯棒性。

2.3非線性控制

2.3.1最優化非線性控制

由于UPFC裝置及其所處的電力系統實質上都是非線性系統,而在非線性系統的運行點出現大范圍變化的情況下,近似線性化的控制方法根本無法保證控制性能。因此,在UPFC裝置控制策略中引入非線性控制理論來解決近似線性控制方法帶來的問題。最近一段時間,微分幾何理論的引入使得非線性控制理論實現了突破性的飛躍式進展,并在此基礎上逐漸形成了一套新的非線性最優控制理論體系。該控制理論體系中主要包含了非線性系統的能控性、能觀性及各種控制器設計方法,尤其是其中的非線性系統的狀態反饋精確線性化理論發展迅速并且實現了工程化應用[6]。

2.3.2非線性魯棒控制

基于微分幾何理論的非線性最優控制策略主要是以受控非線性系統的精確模型為基礎的,并沒有考慮如何盡可能降低干擾對控制系統的影響。然而事實上,基本任何系統在實際運行過程中都會受到各種各樣因素的干擾和影響,例如數學建模上的誤差、控制器中的測量誤差以及其他各種外部擾動因素等,因此,可以結合現有的傳統線性魯棒控制理論進行相關控制器的設計工作。

2.3.3隨機控制

電力系統在實際運行過程中可能遭受到的擾動往往都帶有很強的隨機性,如風電、光伏等新能源發電出力的變化情況、需求側負荷的變化情況、輸電線路的投切情況以及電力設備參數的變化等等。因此,電力系統所采用的傳統的確定性控制方法實際上往往具有一定的缺陷,根本無法計及各種隨機性的擾動因素。如果用傳統的確定性方法對電力控制系統運行中有可能性受到的每一種隨機性擾動因素進行判斷和控制設計的話,實際工作量將會異常龐大,基本不存在實現的可能性。一種有效的針對性解決方案是在現有的電力系統確定性模型中直接添加表征隨機擾動因素的隨機變量。該解決方案采用隨機微分方程對控制的對象進行數學建模,然后運用隨機動力學的基本原理內容進行控制器最優設計。

3UPFC的應用分析

3.1UPFC在電力系統中的作用

UPFC作為最新一代的FACTs裝置,由于能夠?qū)崿F(xiàn)區域電網中潮流的快速和精確控制,同時又能夠提供動態端電壓支撐,可以有效提高系統電壓的穩定性。此外,UPFC裝置可以安裝在已有的輸電線路上,不存在新建輸電走廊的壓力,成為了解決目前電網快速發展過程中面臨的主要問題的一種有力的技術手段。

3.2UPFC的可靠性能

UPFC裝置實現了電網中潮流從自然分布狀態到智能型靈活控制的轉換,大幅度均衡了潮流,在各種不同的負荷水平下有效避免了南、北輸電通道的線路和斷面越限,緩解了運行控制、運維檢修等工作的壓力,通過斷面監視、提前防御、聯合控制等措施,極大地保障了電網的供電安全,避免了因供電能力不足被迫采取的拉閘限電所帶來的經濟損失。

4結語

本文主要介紹了UPFC的工作原理、控制方法以及一些應用場景。作為柔性交流輸電系統中最重要的裝置,UPFC相比之前已經有了質的飛躍,特別是在我國大力推廣特高壓輸電的情況下,UPFC的發展將得到進一步的推動。
