1引言

隨著智能電網的發展,本就存在諸多問題的安監模式已越來越不適應當前電網的要求。毋庸置疑,電網安監需要做出改變,但目前提出的安監模式改革大多是針對管理體系,很少有人提出安監方式的改變。

針對管理體系,孫睿等人提出了適應智能電網的"大安全"運營管理體系,這一概念是對現有安全責任、安全保證和安全監督管理三大基本體系的提升和拓展,真正以"全員、全過程、全方位"為原則,以人員、設備/系統和管理體系本身為管理對象,全面強化和提升安監管理部門對安全生產活動的管理職能。該管理模式的目標是立足三大基礎管理體系,實現運營安全管理體系與智能電網技術支撐體系的有效融合,最終實現"精益安全作業、安全數據集約管理、安全監督工作專業化、全過程安全風險預控、安全事件迅速響應和安全決策智能化"。

近年來,人工智能發展勢頭迅猛,在很多領域都得到了卓有成效的運用,這也給安監技術的改變創新帶來了契機,而提升安全監督信息化水平也是創新電力安監模式的主要方向。應用智能安監設備,能夠輔助現場人員提前發現風險,在作業中有效規避風險;與安全生產子系統進行數據對接,減少現場錄入工作量,在提升工作效率的同時,有助于提升現場風險管理水平。

基于深度學習的目標檢測算法[2-4]主要分為基于建議框的方法(R-CNN、Sss-NeP、taFPR-CNN、taFPesR-CNN、tsN）和免建議框的方法(YoLo、SSr、rSSr、RePDnaNeP)。2015年,YoLo算法的出現使得深度學習目標檢測算法開始有了兩步(Pwo-FPage)和單步(FDngle-FPage)之分。YoLo算法通過共享卷積特征的方式提取候選框和進行目標識別,檢測速度較taFPesR-CNN有近10倍的提升。2016年,微軟研究院的JDfengraD等人提出R-tCN算法,通過共享卷積層特征實現目標提取。后續的SSr算法,利用卷積核來預測邊界框的類別分數和偏移量,不僅提高了檢測精度,同時還提升了檢測速度。

這些發展使得深度學習目標檢測算法開始能夠滿足實時檢測任務的需求。但到目前為止,將深度學習應用于電力安監技術的研究幾乎沒有,本文希望通過研究為后續深度學習算法在安監技術領域的應用提供一些新的想法和方向。

本文收集電網違規場景圖片以構建數據集,用圖片標注軟件LabelImg對數據集中的樣本進行準確標注,輸入進YoLov3網絡對其進行模型訓練,分析得到的模型性能指標并進行測試,進一步探索了智慧現場中電力安全工作的創新方向。

1YoLov3目標識別算法

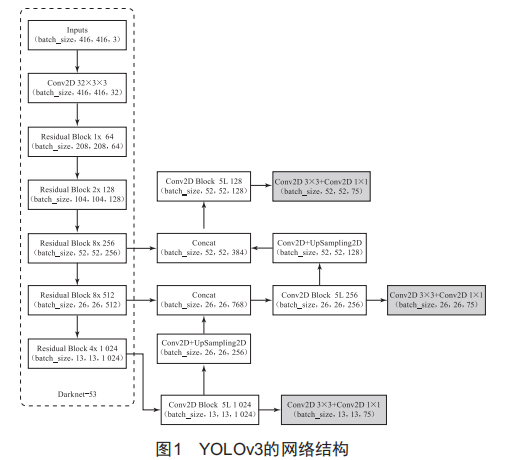

YoLov3的網絡結構是基于raskneP-53的特征提取結構,具體如圖1所示。

可以將YoLov3的總體結構分為兩個部分,分別為主干特征提取網絡和預測卷積操作。主干特征提取網絡的主要功能是提取目標物體的特征,其實也就是不斷卷積的過程。輸入416x416x3(其中416×416是圖片大小,3為通道數)的圖片,然后對其不斷進行下采樣的操作,將輸入圖片的高和寬不斷壓縮,將通道數不斷擴張,從而獲得一堆特征層(可表示輸入進來的圖片的特征)。

之后,選取最后3個特征層,輸入到第二部分的預測卷積操作,3個特征層的大小分別為:13×13×1024、26×26×512、52×52×256。預測卷積操作是首先將13×13×1024的特征層進行五次卷積,將得到的結果分別進行兩種處理:一種是在兩次卷積后進行分類預測和回歸預測,檢測圖片中是否存在真實物體,若存在真實物體再判斷這個物體的種類并調整先驗框:另一種是在進行上采樣后將特征層轉換為26×26x256,然后與26×26×512的特征層進行堆疊對比,這實際上也是構建特征金字塔的過程,利用特征金字塔可進行多尺度特征融合提取更有效的特征。而對堆疊結果的操作同13×13×1024特征層的操作相同。這樣的網絡結構十分簡單,也正是因為如此,Y0L0網絡的識別速度極快。又因為檢測是以整個圖像作為輸入,內部數據的聯系相對緊密,這樣一來就可以降低對背景的錯誤識別概率,同時網絡的適應性較好,在測試集與訓練集內的數據不完全相同時依然有較好的識別效果,與同期的識別算法相比,Y0L0v3的準確率能達到其兩倍以上。

2電網違規場景數據集的建立

2.1樣本圖片的獲取

本文選擇了具有一定實際意義的"未佩戴安全帽"為違規施工場景,那么目標識別算法就需要通過學習訓練以達到識別出"安全帽"和"頭部"的目的。所以,首先通過網絡平臺的圖片搜索引擎獲取了1018張樣本圖片,圖片包含了人員不佩戴安全帽和人員佩戴安全帽的各個角度,以確保目標識別算法的訓練效果。

2.2圖像標注

本文選擇了LabelImg軟件對樣本圖片進行標注。標注的標簽類型為"head"和"hat"。用LabelImg軟件標注后會得到標注目標的PAsCAL一C0格式的Vml標記文件。文件中的信息包含圖片的大?。▽挾?、高度、深度）和標記目標邊界框的左上角和右下角的坐標,以便得到目標物體的中心點坐標,從而學習并記憶該目標物體的特征。

3電網違規場景識別算法的訓練和測試

3﹒1模型訓練

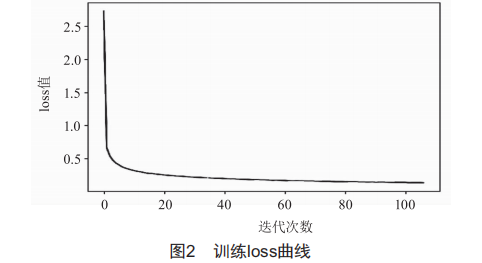

訓練結束后的評價指標主要有l(wèi)xoo曲線、準確率、召回率、mAP和s1分數。將得到的lxoo值畫出曲線分析,lxoo曲線如圖2所示。

可以看到lxoo曲線隨著迭代次數的增加逐漸減小,趨于平穩。lxoo曲線是評定什么時候結束訓練的重要指標,當lxoo值下降到很小且波動不大時即可終止訓練。終止訓練后,通過分析訓練過程可得到不同迭代次數時的準確率,如表1所示。

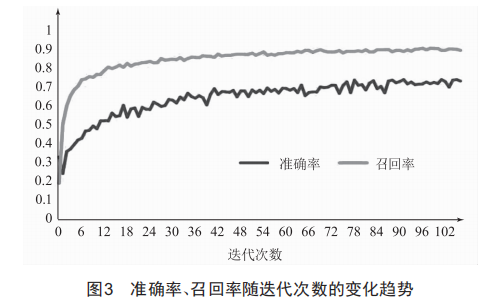

隨著迭代次數的增加,準確率和召回率的變化趨勢如圖3所示。

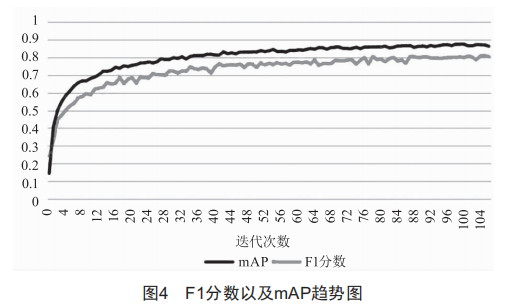

從圖3可以看出,準確率和召回率隨迭代次數增加都在增大,這不符合二者相互矛盾的理論。在訓練過程中,召回率只能是遞增的,因為正例被判斷正確的個數只會越來越多:而準確率會隨迭代次數增加發生一定震蕩,且整體呈下降趨勢。但本文的模型由于數據集的樣本數量有限,模型學習量少,迭代次數也不多,模型能準確識別樣本的效果較好,還未呈現震蕩趨勢,因而二者都隨迭代次數增加而增大。所以,為分析模型的性能指標,還是主要分析觀察s1分數以及mAP的變化趨勢,具體如圖4所示。

從圖4分析可得,s1分數和mAP都隨著迭代次數的增加而呈上升趨勢,在100次的迭代次數內,s1分數就已達75%以上,mAP已達85%以上。由此可得,該模型泛化能力較強,已達到訓練的預期效果,可以開始對該模型進行測試。

3.2模型測試

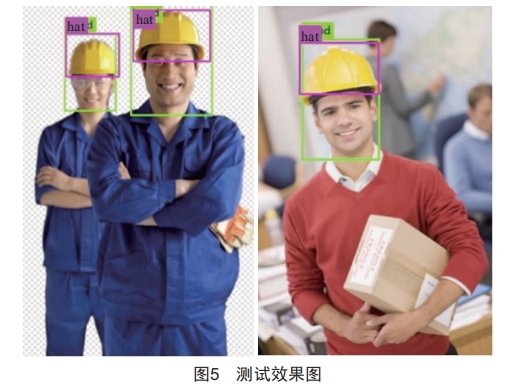

將測試集圖片輸入到模型中進行測試,得到的準確率達到95%,對圖片中存在很多識別目標的樣本也有較好的識別效果。識別效果不好的樣本大多都是在圖片中比較小的物體,這也體現出Y0L0v3算法對小物體的識別效果不好的缺點。成功識別的測試效果如圖5所示。

3.3安全帽佩戴行為的判斷

通過"安全帽"識別框和"頭部"識別框的范圍對比,可以判斷該人員是否佩戴安全帽,如圖5所示,"安全帽"識別框和"頭部"識別框有大范圍的交疊,即可判斷該人員佩戴了安全帽。

4結語

電網快速發展導致電力安監工作暴露出越來越多的問題,為推動電力安監工作的創新,實現對電網違規行為的識別分析,本文從安監技術層面入手,采用Y0L0v3深度學習算法對電網工作現場中的"安全帽"和"頭部"進行識別,通過"安全帽"識別框和"頭部"識別框的范圍比對,實現了人員是否佩戴安全帽的行為判斷。
