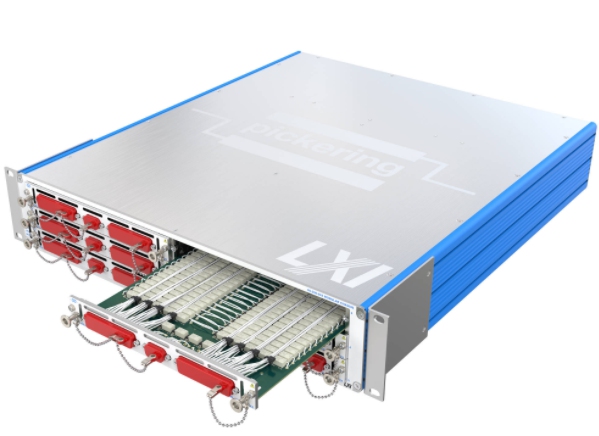

英國Pickering公司作為生產用于電子測試及驗證領域的信號開關與仿真解決方案的領導廠商，于今日推出新款65-218系列50x4單刀LXI矩陣插卡模塊。這類模塊可安裝在Pickering的65-200-002 LXI模塊化機箱中，共同構建可擴展的高電壓矩陣平臺，提供單元尺寸為50x4，總尺寸最大300x4的矩陣。這個系列的模塊提供冷切換電壓最大400VDC或750VDC(脈沖1kV)兩種版本，最大電流均為2A(切換和負載)以及最大60W的切換功率。這款單刀矩陣模塊使用高品質的電磁繼電器，提供很長的使用壽命。

LXI可擴展平臺的模塊化結構可提供很高的靈活性 —— 根據需要，可隨時添加更多的插卡模塊，控制軟件會自動檢測識別新配置。插卡可通過前面板置入機箱，大大方便了單元配置和維護。如果需要移除其中一個模塊，其他模塊可留在測試系統中并通過外部線纜連接來保持正常工作。400V版本(65-218-101系列)使用65-200機箱內部的模擬總線連接50x4的插卡模塊來構建更大尺寸的矩陣。750V版本(65-218-111系列)則使用外部線纜來擴展矩陣。所有65-218系列插卡模塊上的前面板連接接口均使用高電壓9針和50針D-type連接器。

65-200系列平臺提供內置的帶有觸發功能的掃描序列存儲，通過將預先定義好的測試序列加載進單元中并自動執行，使測試系統效率得到很大的提升。

模塊在設計上進行了優化，最大程度地減小了通道電阻，每個插卡通道的電阻小于200mΩ。這種設計有利于降低板載功耗并提高信號完整性;熱偏移<4μV(典型值)，也可能適用低信號電平應用。

Pickering的開關產品經理Steve Edwards對新產品作了說明：“機箱高度僅為2U，使用65-218系列50x4矩陣模塊構建的可擴展高電壓開關解決方案可以最大程度地減少測試系統所需的機柜空間。這類高電壓解決方案適用于航空航天測試應用開發以及汽車等其他行業?！?

另外，Pickering還提供類型豐富的支持配件，包括Pickering的診斷工具 —— 內置繼電器自診斷(BIRST)工具和開關系統檢測工具eBIRST，可幫助用戶快速方便地查找模塊內的繼電器故障。新產品和Pickering的所有產品一樣都附帶三年質保。此外，Pickering還為65-218系列模塊提供一系列標準的或可定制的互聯配件。
