近年來，自動抄表 (AMR) 系統變得越來越流行。這項技術為電力供應商節省了定期前往每個物理位置讀取電表的費用，因此計費基于實時消耗而不是估計。由于這些優勢，AMR 甚至在一些國家成為所有新一代電表的強制性要求。
我們將在下面找到智能電表系統的典型框圖。數據傳輸是通過具有數百微法拉電容的可更換通信集線器實現的。通訊集線器插在電表上，其電源來自電表內部的AC/DC轉換器。如果通信集線器損壞，則必須更換，從而導致通信集線器熱插拔。然而，即使其電源來自同一內部AC/DC轉換器，也需要電力監控電路正常運行。為了滿足這一要求，需要一個具有限流功能的設備來連接 AC/DC 轉換器和通信集線器。

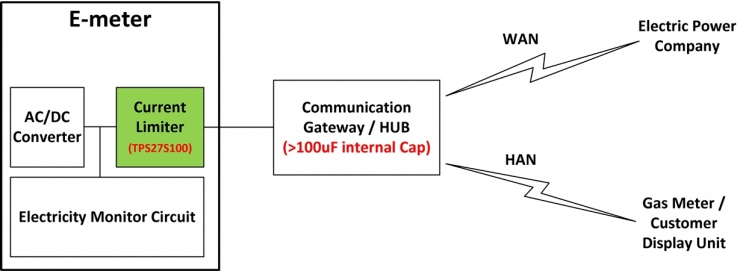

圖 1. 智能電表電源拓撲
所述TPS27S100 是一個單信道80mΩ的Rdson智能，高側開關與全面診斷和保護。它在 -40°C 至 125°C 的寬溫度范圍內集成了一個精確的可調電流限制功能，容限為 20%。由于 AC/DC 轉換器輸出電壓非常穩定，因此通過這種精確的可調電流限制功能實現了精確的功率限制，以幫助節省 AC/DC 轉換器功率和 PCB 尺寸。
TPS27S100x 是一款受到全面保護的單通道高側開關，具有集成式 NMOS 和電荷泵。全面的診斷功能和高精度電流監控器 功能 ，可對負載進行智能控制?？烧{(diào)節電流限制功能能夠極大地提高整個系統的可靠性。器件診斷報告具有兩個版本，以支持數字故障狀態和模擬電流監控器輸出。
· 具有全面診斷功能的 80mΩ 單通道高側開關
· TPS27S100A：開漏狀態輸出
· TPS27S100B：電流監視器模擬輸出
· 寬工作電壓范圍：3.5V 至 40V
· 超低待機電流，低于 0.5μA
· 工作結溫范圍，-40°C 至 150°C
· 輸入控制，兼容 3.3V 和 5V 邏輯
· 高精度電流監控器，在 1A 時精度為 ±30mA
· 可通過外部電阻器將電流限制調節為 0.5A 至 6A（在 0.5A 時精度為 ±20%）
· 用于對 MCU、模擬或數字接口進行多路復用的診斷使能功能
· 針對 IN 和 OUT 引腳的出色 ESD 保護
· ±16kV IEC 61000-4-2 ESD 接觸放電
· ±4kV IEC 61000-4-4 電氣快速瞬變
· ±1.0kV/42Ω IEC 61000-4-5 浪涌
以我國智能電表標準為例。通信集線器至少需要 6W 的功率才能保證其正常運行。為了簡化計算，忽略了 AC/DC 輸出電壓容差。如果使用 TPS27S100 作為限流器，則 AC/DC 轉換器在設計時需要為通信集線器留電。但是，如果選擇了限流精度為 40% 的限流器；AC/DC 轉換器需要為通信集線器留電。此示例說明了電流限制精度對 AC/DC 轉換器功率裕度的影響。
TPS27S100 的可調限流精度如下圖所示。圖 27 顯示了 0.5A 電流限制下的電流限制精度，圖 28 顯示了 1.6A 電流限制下的電流限制精度。我們在此處看到設備的實際性能要好得多。

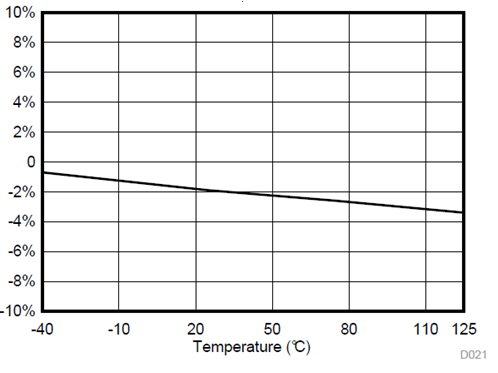

圖 2. K CL =0.5A, 13.5V

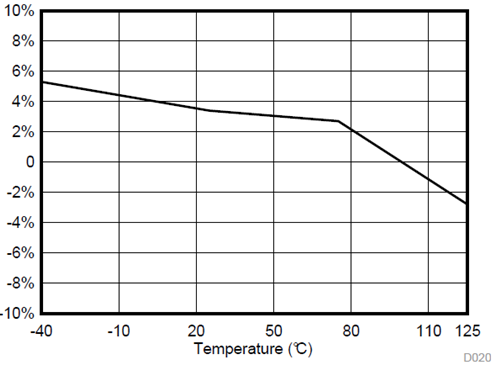

圖 3. K CL =1.6A, 13.5V
總之，智能電表內部 AC/DC 轉換器可以設計為具有較低的功率容量，并在其后面連接一個精確的限流器。這有助于大量節省系統成本和尺寸。未來，智能電表的尺寸會越來越小，精確的限流器在系統中會更加重要。
