在永遠在線的體驗世界中，駕駛員和乘客希望通過傳統的無線電或人機界面 (HMI) 系統訪問有關交通狀況和潛在危險的實時信息。與此同時，司機和乘客希望不受干擾地使用 GPS、智能手機和平板電腦等聯網設備。因此，重要的是這些設備不受電磁干擾 (EMI) 的影響，電磁干擾 (EMI) 在密閉空間內放置大量電氣和電子系統時會發生這種情況。

對于試圖為汽車構建最新系統的許多主要汽車制造商而言，EMI 合規性是一個重要主題。要求非常嚴格，制造商必須遵守 CISPR 25 Class 5 等標準，在許多情況下，如果不符合標準，則系統無法銷售。

系統中的 EMI 測量水平主要在設計和驗證的后期階段受到工程師的關注。在許多情況下，工程師會在組裝電路板時發現 EMI 問題，然后單獨選擇并驗證所有組件。在這一點上，很難確定 EMI 的確切來源，因為在當今先進的汽車系統中，開關穩壓器的數量呈指數級增長。出于這個原因，使用參考設計板的EMI 測試結果對于工程師獲得第一手知識很有用，一旦在 PCB 板上組裝在一起，不同的部件如何相互工作。

例如，為了在汽車信息娛樂系統設計后期防止 EMI 問題，該電池外系統經過優化，可承受 Comité International Spécial des Perturbations Radioélectriques (CISPR) 25 類 5 EMI 限制，用于為信息娛樂和集群系統中使用的汽車處理器供電。汽車信息娛樂處理器的典型電源架構如圖 1 所示。

參考設計中有四個主要模塊：

· LM74610-Q1智能二極管具有內置的，前端保護經受正和負脈沖（國際標準化組織[ISO] 7630），反向電池保護，電池斷路開關和過電壓保護（OVP）。

· 共模和差分濾波器可抑制傳導 EMI。

· LM53635-Q1 芯片 2.1MHz的，完全同步，3.5A DC / DC轉換器將電池電壓為5V電源轉換。該器件采用符合汽車標準的倒裝芯片引線 (FCOL) 封裝，具有可潤濕側翼，可最大限度地減少開關節點振鈴。該 DC/DC 轉換器使用擴頻選項具有低 EMI 特性。

· 下游負載點 (POL) 降壓轉換器，例如 TI 的TPS57112-Q1 、TPS57114-Q1和LM26420-Q1 ，為處理能力提供低輸入電壓軌。鐵氧體磁珠用于去除下游電源軌上的高頻噪聲。

LM74610-Q1 是一款控制器器件，可與 N 溝道 MOSFET 一同用于反極性保護電路。 其設計用于驅動外部 MOSFET，串聯電源時可模擬理想二極管整流器。 該機制的獨特優勢在于不以接地為參考，因此 Iq 為零。

LM74610-Q1 控制器為外部 N 溝道 MOSFET 提供柵極驅動，并配有快速響應內部比較器，可使 MOSFET 柵極在反極性情況下放電。 這種快速降壓特性有效限制了檢測到反極性時反向電流的大小和持續時間。 此外，該器件設計選用了合適的 TVS 二極管，符合 CISPR25 5 類 EMI 規范和汽車類 ISO7637 瞬態要求。

· LM53625-Q1/LM53635-Q1 同步降壓穩壓器針對汽車應用進行了優化，能夠提供 5V、3.3V 的輸出電壓或可調輸出電壓。LM53625-Q1/LM53635-Q1 可利用高級高速電路，在 2.1MHz 的固定頻率下通過 18V 輸入產生 3.3V 的穩壓輸出。LM53625-Q1/LM53635-Q1 采用創新型架構，在輸入電壓僅為 3.55V 時也可提供 3.3V 穩壓輸出。該器件針對汽車和性能驅動型行業客戶進行了全方位優化。器件的輸入電壓高達 36V，容許的瞬態電壓高達 42V，因此簡化了輸入浪涌保護設計。該器件采用通過汽車認證的 Hotrod QFN 可濕性側面封裝，可降低寄生電感和電阻，同時可提高效率、更大限度減小開關節點振鈴，并大幅降低電磁干擾 (EMI)。開漏復位輸出具有內置的濾波和延遲功能，可提供正確的系統狀態指示。憑借這一特性，器件無需使用附加監控元件，這節省了成本和電路板空間。器件可在 PWM 和 PFM 兩種模式之間無縫切換，并且低靜態電流（3.3V 選項僅為 15μA）確保了其在所有負載條件下均可展現高效率和出色的瞬態響應。

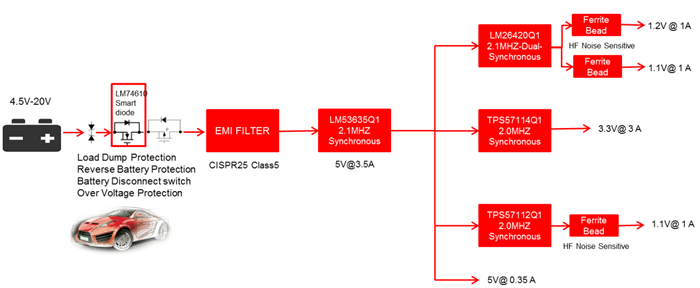

圖 1：汽車信息娛樂處理器的典型電源架構

該參考設計已經過測試并成功通過了 CISPR 25 5 類傳導 EMI 限制。

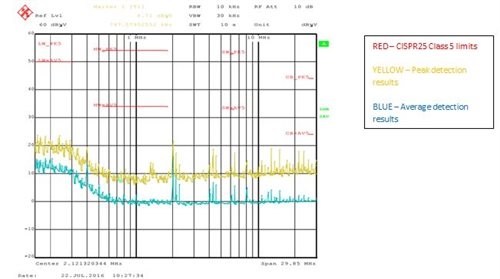

圖 2 顯示了使用所有 DC/DC 開關穩壓器滿載時高達 30MHz 的傳導發射（峰值和平均值檢測）的測試結果。

圖 2：頻率范圍低于 30MHz 的傳導 EMI 結果

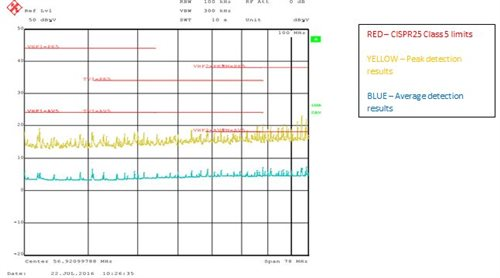

圖 3 顯示了相同條件下 30MHz 至 108MHz 傳導發射的測試結果。

圖 3：頻率范圍在 30MHz 和 108MHz 之間的傳導 EMI 結果

參考設計是工程師在設計周期早期查看 EMI 結果和識別可能的干擾問題的有用工具。測量參考設計板上的傳導 EMI 有助于識別噪聲趨勢和早期合規性問題，這些問題在最終產品設計之前可能不會出現。
