1.前言

工廠自動化和控制系統中 4-20mA 電流回路的簡單性和穩健性非常出色。它們甚至為現場變送器供電，后者轉換測量值并相應地將回路中的電流設置為 4-20mA，然后模擬輸入模塊測量電流。

一般儀器儀表的信號電流都為4-20mA，指最小電流為4mA,最大電流為20mA 。

傳輸信號時候，要考慮到導線上也有電阻，如果用電壓傳輸則會在導線上產生一定的壓降，那接收端的信號就會產生一定的誤差了，所以使用電流信號作為變送器的標準傳輸。在工業現場，用一個儀表放大器來完成信號的調理并進行長線傳輸，會產生以下問題：第一，由于傳輸?shù)男盘?hào)是電壓信號，傳輸線會受到噪聲的干擾；第二，傳輸線的分布電阻會產生電壓降；第三，在現場如何提供儀表放大器的工作電壓也是個問題。

為了解決上述問題和避開相關噪聲的影響，我們用電流來傳輸信號，因?yàn)殡娏鲗?duì)噪聲并不敏感。4～20mA的電流環便是用4mA表示零信號，用20mA表示信號的滿刻度，而低于4mA高于20mA的信號用于各種故障的報警。

2. 4-20mA采集

測量 4-20mA 回路電流非常簡單?；芈冯娏髁鬟^負載電阻器，負載電阻器上產生的壓降通常由 delta-sigma 轉換器轉換為數字電壓。盡管如此，仔細研究負載電阻器、模擬前端 (AFE) 和模數轉換器 (ADC) 的要求還是值得的。

出于多種原因，優選具有低電阻的負載。從系統的角度來看，模塊輸入端的壓降應盡可能小，以保持 4-20mA 回路其余部分的電壓儲備。此外，負載的功耗降低（P = I 2R)。這導致負載的自熱減少，從而實現更小的封裝和更高的通道密度，這在多通道模塊中尤為重要。輸入的性能高度依賴于絕對精度和負載的溫度漂移。電阻下限的限制是轉換器的負擔和分辨率的成本?，F(xiàn)代 delta-sigma 轉換器（例如新的 ADS124S08）提供了足夠的性能來應對負載兩端的較低壓降，而無需在 ADC 前進行任何有源信號調節。我們甚至可以繞過內置的可編程增益放大器 (PGA)。圖 1顯示了 ADS124S06/8 的框圖。

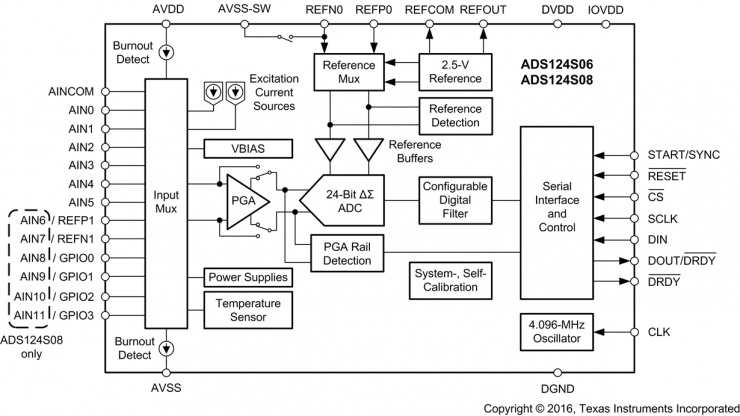

圖 1：ADS124S08 框圖

我們必須針對工業系統中的浪涌和接線錯誤采取保護措施。對于短時間/高能量浪涌，放置在輸入和地之間的雙向瞬態電壓抑制器 (TVS) 二極管是一種常見的設計技術。該二極管在其擊穿電壓以上導電，并將浪涌電壓降低到可接受的水平。但是，擊穿電壓必須高于場電源電壓，這可能會意外連接到輸入端，以避免永久性和致命的過應力。在這種情況下，電流將流過負載，遠遠超過其最大額定值。過流限制器的最簡單方法是使用保險絲或正溫度系數 (PTC) 電阻器。不過，PTC 在正常操作期間會增加一些阻力。

我們可以堆疊兩個或多個模擬電流輸入，以冗余測量高可用性和安全相關應用中的關鍵信號。在這種情況下，模擬量輸入模塊必須是單通道或通道間隔離的模塊。即使模擬輸入模塊（或隔離通道）面臨斷電或損壞，4-20mA 回路電流也必須能夠不受阻礙地流過負載電阻器。圖 2顯示了具有兩個獨立模擬輸入模塊的示例。

工業4-20mA采集電源和采集電流設計要點

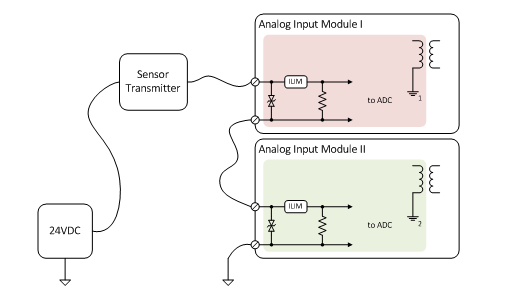

圖 2：堆疊模擬輸入模塊

一個常見的要求是抑制到達轉換器的電源頻率紋波的 50/60Hz 抑制。ADS124S08 在 delta-sigma 調制器之后的數字濾波器中集成了此功能。如果 10Hz 的模擬帶寬就足夠了，那么數據速率設置為 20SPS 的有限脈沖響應 (FIR) 型濾波器可以同時抑制 50Hz 和 60Hz。

4-20mA 回路只能以相對較低的帶寬將單個傳感器值從變送器傳輸?shù)?PLC。如果需要提高速度的雙向通信，則在頂部添加公路可尋址遠程傳感器 (HART) 協議。出站數據（從 PLC 到傳感器發射器）是電壓調制的，而入站數據是電流調制的。輸入模塊接收到的 HART 信號在負載電阻處耦合輸出，并由專用 HART 調制解調器或微控制器單獨處理。

除了測量 4-20mA 回路電流之外，我們還必須考慮其他方面，例如保護、用例和抑制不需要的頻率。
