引言

高頻電子線路是電子專業和通信專業的一門基礎課程。 在學習過程中需要不僅需要學生掌握專業知識中的基本概念， 同時也要掌握課程中的分析方法，并依據所學內容解決在實 際中遇到的問題一一學習的目的在于解決問題。要想實現教學 目標則需要在教學上進行改革，將計算機仿真應用到高頻電子 線路教學中。

1教學方法改革

在高頻電子教學中應用計算機仿真技術一共有三種，分 別是：探究式教學、情境式教學、課程統籌教學。

1.1探究式教學

在高頻電線路教學中，數學推導是教學過程中難以取舍 的部分。取，不僅會占用教學課堂上的大量時間，而且容易使 學生產生厭煩心理；舍，則會使最終結論顯得干癟得不到有 利的支撐，同學在教學過程中也將會損失一次難得的思維訓 練。因此，仿真輔助教學出現在了高頻電子線路教學中叫利 用計算機呈現數學推導結果，也就是通過改變計算機仿真電 路參數，學生對輸出結果進行記錄，然后由學生對結果受參 數的影響規律進行總結，使學生建立合理的數學模型。通過 對計算機的應用，本來乏味的教學將會顯得不那么乏味，教 學在教學過程中的主要任務就是進行適當?shù)囊龑?dǎo)和對主要步 驟進行說明，對于學生可以自身推導的內容，應當使用輔助教 學手冊給學生一定指導，達到事半功倍的教學效果。

1.2情景教學

在高頻電子線路教學內容中，概念多、難點多、數學推導多，同時還會涉及到非線性分析法，因此學生在學習過程中 經常會覺得枯燥、難學。通過實驗展示可以使教學中的難點 得到化解。但在實際教學中，因為受到空間和時間條件的限制， 在實際教學中實物演示受到了制約。在高頻電子線路教學中要 找到教學過程中的教學難點、抽象點，要準備例如振蕩器平 衡的調制系數、穩定條件等多個仿真實驗，在課堂情境教學 中應用，為學生在認識上提供更加便利的條件，提高教學效率。

1.3課程統籌教學

通常情況下，在高頻電子線路教學中，理論課與實驗課 是分開的，兩者相互獨立，這樣在實際教學過程中難免會出 現理論與實踐脫節情況，主要表現在時間和內容上脫節，教學 過程中的驗證性試驗無法在及時的加深學生對教學內容的理 解，導致了教學效果大大降低。在教學過程中為了完整性經常 會對一些操作簡單、結論明顯的實驗也安排相應的實驗環節, 這浪費了實驗課程。在教學過程中應當對這一現象進行合理改 革，對課堂教學和實驗教學中的內容進行統籌，課堂教學結 束后，應當安排相應的驗證性實驗；部分理論課程可以在實 驗課程上進行，可以一邊做實驗一邊傳授理論知識。針對 每個驗證性實驗，設計相應的仿真預習，利用計算機仿真代 替實驗內容，通過預習報告的方式完成。通過實踐證明，采 用此種教學方式不僅解決了教學時間，而且提高了學生在自我 學習中的管理能力。此外，計算機仿真通過計算機對實驗條 件和環境進行了模擬，學生可以進行多次實驗，并且可以對 實驗過程中的參數進行自行修改，這樣不僅縮短了實驗時間， 而且對實驗設備也起到了一定保護作用，避免學生在實驗過程 中因為操作不當而給設備造成損傷。

2仿真教學應用實例

Multisim 11是高頻電子線路教學中經常被應用的一種軟 件，仿真分析具體步驟如下：依據設計和原理創建電路原理圖，然后依據實驗情況對電路圖選項進行設置，開啟仿真開關， 使電路運行，再借助仿真儀器，獲取理想的仿真結果。解調、調制電路是組成通信設備的重要部分，解調和調 制方式對系統的性能有著巨大影響，同時也是在高頻電子線路 學習中的難點。

2.1普通AM (調幅)信號波形仿真

調幅是振幅調制的簡稱，調幅包括：抑制載波、普通調 幅等，普通調幅是其中最基本的一種，其余調幅都是有普通調 幅演變來的。依據調幅信號形成的基本原理，在Multisim 11

2.2二極管包絡檢波器仿真波形

二極管構成的包絡檢波器性能強，結構簡單，因此被廣 泛應用與檢波電路教學中，經過解調后輸出的信號能夠?qū)斎?信號的包絡進行合理反映，仿真電路如圖4所示。

開啟仿真，對電路參數進行調整，便可得到獲得調解后 信號與輸入信號兩者的對比。但在對電路參數調整過程中，如 果沒有對電路參數進行正確選擇，二級管包絡檢波器在實際 工作中極有可能發生負峰切割失真和惰性失真。因此，在實際 操作過程中要注重電路參數的調整。

下創建普通調幅電路，如圖1所示。

開啟仿真后可以可在雙蹤示波器上看到低頻調制信號與 普通調幅信號波形對比圖，如圖2所示。

對直流電壓仏進行調整，使電路調幅系數進行改變但 V,與1 V相等時，調幅系數將超過1，圖3則為方正波形，發 生調幅現象，已調波在經歷檢波后將無法恢復到原有的形態, 屬于嚴重失真，因此在實際教學中應當盡量避免此現象的發 生。

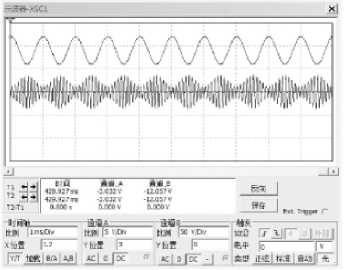

圖2普通調幅電路仿真波形

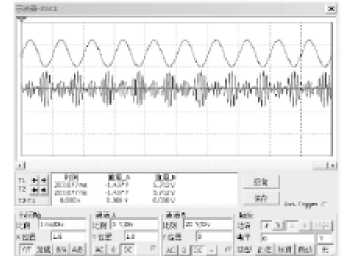

圖3過調幅仿真波形

3計算機仿真應用需要做好輔助工作

整合教學內容

對課堂、實驗教學內容進行整合，在使用計算機仿真前, 教師需要做大量工作。首先，教師要對教學中的內容進行詳 細統籌。例如，在教學過程中，哪些部分課堂講解的內容需 要利用計算機仿真代替，哪些教學內容應當通過計算機仿真演 示，又有哪些內容使需要通過計算機仿真對學生進行指導。

編制輔助教學手冊

對高頻電子線路教學內容進行整合后，教學應當精細編 制輔助教學手冊，對進行過程進行指導。輔助教學手冊中的內 容應當通俗易懂，計算機仿真的思路、目的、步驟等內容要言 簡意賅，便于學生理解和運用。

改革考核制度

考核是檢驗教學成果的主要手段，既然在高頻電子線路 教學中引入了計算機仿真，那么在考核中也應當有所體現。在 考核過程中不僅要涵蓋大綱的教學要求，同時也要加入計算機 仿真考核。在考核上應當做出合理的改革，主要體現在總成 績的構成上，總成績的構成如表1所示。

表1成績構成表

通過實踐應用表明，合理的考核結構，不僅能夠使計算機仿真教學在高頻電子線路教學中起到更好的作用，同時對學生的學習起到了一定督促作用。

4結語

將計算機仿真軟件應用到高頻電子線路教學中，可以將 教學中抽象難懂的內容進行展示，通過改變參數獲取不同波 形，不僅可以提高學生的學習興趣，同時也可以加深學生對知 識的理解，是一種值得推廣的方法。
