[導讀]摘 要:PM2.5作為霧霾的重要組成部分,其顆粒物直徑小,含有高濃度的有毒、有害物質并且在空氣中長時間保留、遠 距離漂浮等特性,使得對PM2.5的檢測和治理成為當務之急。本設計采用MSP430F149單片機為控制中心,由GP2Y1010AU0F 光學空氣質量傳感器測量空氣粉塵濃度,通過單片機內置的12位AD轉換將模擬的電壓信號轉換成數字信號,然后由單片機 進行數據的處理,最后由LCD1602顯示屏顯示當前空氣粉塵濃度,當濃度超過設定閾值時報警。實踐證明,該PM2.5測試儀電 路設計簡單、穩定,性好、測試精度高、體積小、價格低,具有一定實用價值。

引言

隨著工業的快速發展,空氣質量不斷惡化,陰霾天氣現 象逐漸增多,危害情況不斷加劇。PM2.5、PM10、PM0.1及 其吸附的重金屬(如Cd、Cr、Cu、Ni、Pb和Zn等)粒子 為霧霾的重要組成部分。顆粒物的類別是由其直徑大小決 定的,直徑小于2.5 um的顆粒物屬于可入肺顆粒物,簡稱 PM2.5 (Particulate Matter 2.5),其直徑相當于人類一根頭發 粗細的1/20。2012年2月,《環境空氣質量標準》新增了對 PM2.5的檢測指標,PM2.5成為空氣質量標準評價項目之一。

本次設計的目的是制作一個簡易的PM2.5檢測裝置,讓 我們在平時的生活中也可隨時檢測,提醒大家要關注環境問題。

1 PM2.5監測系統

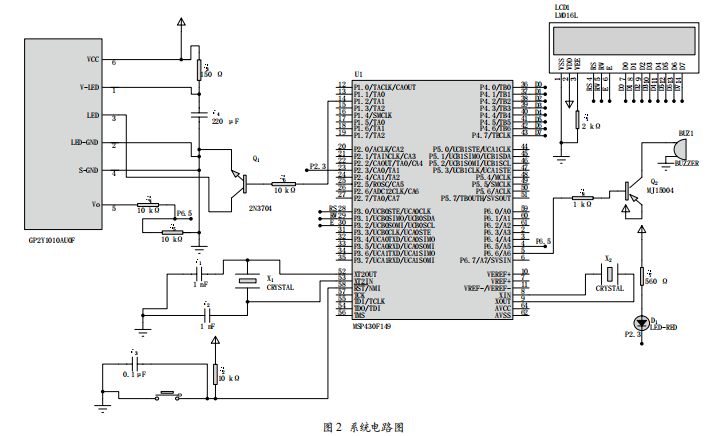

本次設計的PM2.5測試儀的硬件組成是由單片機 MSP430F149、光學空氣質量傳感器GP2Y1010AU0F、顯示模 塊、A/D模塊、報警模塊等5部分組成,系統原理圖如圖1所示, 其系統電路圖如圖2所示。

圖1 PM2.5監測系統基本框圖

光學空氣質量傳感器根據其所實時檢測的空氣中PM2.5 的含量比例輸出模擬電壓信號,該模擬電壓信號經過A/D 轉換,再由單片機數據采集、數據計算、數據處理后,由 LCD1602顯示屏對所檢測的PM2.5數值進行顯示,當檢測出 來的濃度超過設定的閾值時,系統報警。根據PM2.5檢測網空氣質量新標準,24小時平均值標準值分布如表1所示。

1.1微處理器單片機的組成

單片機采用了美國德州儀器(TI)公司推出的一類具有 16位總線的帶FLASH的單片機MSP430作為監測系統的核 心模塊,其編址尋址范圍可達64K,可外擴展存儲器,具有 統一的中斷管理,片內資源及I/O接口豐富。這款單片機能 夠滿足本設計小型化、低功耗、抗干擾的需求。

單片機的最小系統包括:單片機、時鐘電路、復位電路、 輸入/輸出設備等。

報警電路

報警系統由兩部分組成,一是LED燈光報警,二是蜂鳴 器的聲音報警。

LED (Light Emitting Diode)為發光二極管的簡稱,其接 線方法是采取了電源接到二極管正極再經過560 Q電阻接到 單片機I/O 口,即灌電流方式。

蜂鳴器是一種一體化構造的電子訊響器。由于單片機驅 動不足,所以本設計驅動蜂鳴器采取S9013 (PNP)三極管增 加單片機的驅動能力的方法。

基于單片機的PM2.5測試儀的設計與實現

1.3顯示電路

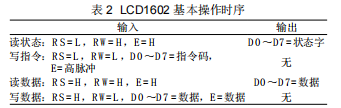

LCD1602是工業字符型液晶,可同時顯示16X2即2行、 每行顯示16個字符液晶模塊(顯示字符和數字),是一種專用 于顯示字母、數字、符號等的點陣型液晶模塊。本設計顯示模塊使用 LCD1602,其基本操作時序如表 2 所列 :

1.4夏普GP2Y1010AU0F光學空氣質量傳感器

GP2Y1010AU0F是一款光學濃度檢測傳感器由日本夏普 公司開發。此傳感器內部成對腳分布的紅外發光管和光電晶體 管,利用光敏原理來工作。用于檢測特別細微的顆粒,依靠 輸出脈沖的高度來判斷顆粒濃度。

GP2Y1010AU0F 內部那

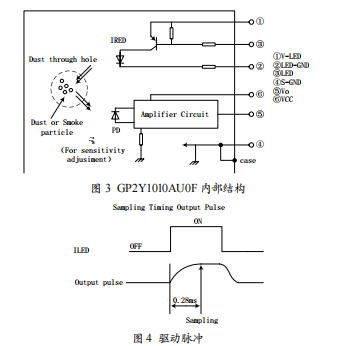

GP2Y1010AU0F內部結構如圖3所示,其結構為紅外發 光二極管和光敏三極管是對角布置的裝置,檢測空氣中的塵 埃所反射的光。

GP2Y1010AU0F 外部電路

(1) GP2Y1010AU0F 驅動條件

GP2Y1010AU0F傳感器對驅動其LED的脈沖要求比較 高,輸入信號采樣周期為10 ms±1 ms ;輸入高脈沖的寬度為 0.32 ms±0.02 ms。對于采樣信號,需要等待輸入信號出現高 脈沖以后計時0.28 ms進行采樣。圖4為驅動LED的脈沖。

(2)外部電路連接圖說明

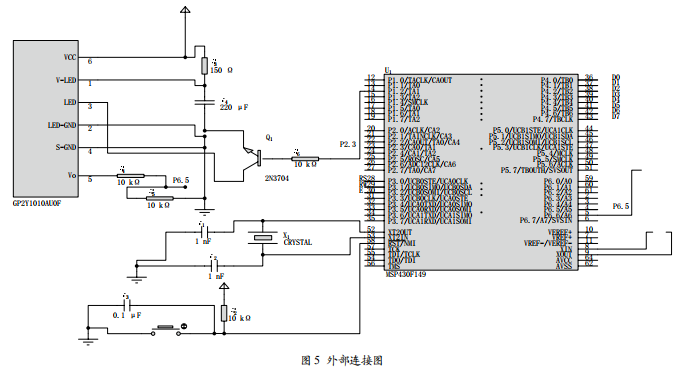

GP2Y1010AU0F外部接線圖如圖5所示。電阻起限流 作用。晶體管Q可以增加傳感器3號腳的驅動能力,R6選擇 10 kQ 電阻,Q1使用 8050 (NPN 管)。MSP430F149 的 P1.2 作 為脈沖信號的輸入腳為傳感器提供輸入信號。電阻R3和電容C4分別為150。和220 uF的電解電容。P6.5為MSP430F149 內部ADC的5號模擬輸入引腳,傳感器輸出的模擬信號通過 單片機進行轉換。R4和R5起分壓作用,電阻都為10 kQ,因 為對于MSP430F149單片機來說,驅動電壓為3.3 V,而對于 傳感器而言,需要提供5 V的電壓,輸出電壓有可能會超過 3.3V。

2軟件設計

軟件部分設計需利用單片機所產生的周期為10 ms的 PWM脈沖波形驅動傳感器內部的LED發光,并在0.32 ms 對信號進行AD轉換,同時進行LCD1602的顯示和定時器的 定時。單片機產生的PWM波形加在夏普GP2Y1010AU0F上, 傳感器將輸出一個電壓模擬量,模擬電壓可通過A/D進行相 應的轉化,然后得出相應的數值,最后通過LCD1602顯示出來。 如果空氣濃度超過300 ug/m3時,系統將會報警。

本次設計軟件部分可大致分為PWM模塊程序、ADC模 塊程序、LCD1602顯示模塊程序、定時器模塊程序、主程序 模塊程序等。

PWM模塊

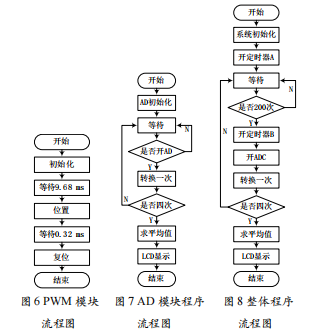

PWM是一個周期為10 ms占空比固定的脈沖,故無需調 整占空比的設置。PWM由內部定時器產生中斷獲得,這樣的 設計大大減小了 CPU的使用率。流程圖如圖6所示。

ADC模塊

因為ADC模塊主要是將傳感器傳輸上來的模擬信號轉 換成數字信號,然后通過單片機進行處理。AD模塊程序流程 圖如圖7所示,整體程序流程圖如圖8所示。

2.3 IAR Embedded Workbench 軟件

本設計主要利用 IAR Embedded Workbench 軟件的工程管理、程序編輯、代碼下載、調試等功能實現軟件編程。

3 結 語

PM2.5 是最近幾年新出的話題,本設計的 PM2.5 測試儀在室外正常空氣環境中測試結果與當?shù)靥鞖忸A報 PM2.5 的數值相差在 ±2.0 誤差范圍內。與市面上的 PM2.5 的檢測裝置相比,本設計的基于單片機 PM2.5 測試儀具有價格便宜,便于攜帶等優點。
