引言

物聯網(InternetofThings)是一個基于互聯網、傳統電信網等信息承載體，讓所有能夠被獨立尋址的普通物理對象實現互聯互通的網絡。物聯網工程是一門覆蓋范圍很廣的綜合性交叉學科，涉及計算機科學與技術、電子科學與技術、自動化、通信工程、信息安全等諸多學科領域，有著廣闊的應用前景。它改變了人類之前物理基礎設施和IT基礎設施截然分開的傳統思維，將具有自我標識、感知和智能的物理實體基于通信技術有效連接在一起，使得管理、生產制造、個人生活實現互聯互通，被稱為繼計算機、互聯網之后，世界信息產業的第三次浪潮。

隨著物聯網在社會各個行業的快速發展，它已經進入到了各種應用領域。因此物聯網專業技術人才的培養在高校的人才培養中日益提上了日程，隨著“十二五”規劃中將物聯網列為國家戰略性新興產業，物聯網專業的建設面臨著長足發展的良好機遇。物聯網專業作為一個實踐性很強的專業，它的建設一貫遵循理論與實踐相結合的方針，注重對學生的理論知識和動手能力的雙重培養。

物聯網工程作為一門新的專業，關于它的課程體系、培養模式和教學方法的研究得到了各個高校的普遍重視。本文基于物聯網專業人才培養發展的新需求，以硬件類課程為依托,弓入Proteus虛擬仿真平臺，提出面向工程應用的培養方案，形成了理論內容與實驗仿真相結合，課內實驗與開放性實驗室相結合，系列課程全程貫穿實際工程應用的聯合教學模式。

1物聯網專業硬件系列課程的培養模式

物聯網專業的課程整體上可分為硬件類課程和軟件類課程，其中硬件類課程是基礎，軟件類課程是靈魂。硬件類課程是物聯網專業課程設置中的重要的基礎部分，也是后續其他其它課程學習的基礎。目前在各高校和硬件類相關課程主要有《電路》、《模擬電子技術》、《數字電子技術》、《微機原理與接口技術》、《單片機原理及應用》以及《嵌入式系統的設計與用》等課程。這些硬件類課程具有抽象性高、理解難度大等特點。傳統的授課過程中教師多采用黑板板書同時多媒體課件輔助的形式，這種教學手段講授的內容比較抽象，但是若在授課過程中將實驗室器材搬到教室中又很不方便，學生普遍反映學習效果不好。這種教學方式存在理論講授與實踐演示相脫節的弊端，難于通過實驗操作向?qū)W生展示理論知識的直觀應用效果，因此往往造成知識講授枯燥無味、學生學習興趣不高、教學效果不佳等問題。

隨著計算機仿真技術的快速發展，對教學的現代化提出了新的要求，并提供了很大的方便。在物聯網專業硬件類課程的教學中，完全有條件把教學和實驗內容利用計算機仿真軟件先進行仿真、模擬調試后再用硬件實現，同時在課堂上將元器件的工作特性通過仿真軟件實時展現出來。所以通過在教學中把EDA電路設計軟件引進教學和實驗中，教學過程中教師使用仿真軟件展示元器件的工作特性，課下學生再通過仿真軟件上完成電路的功能設計、邏輯設計、性能分析、時序測量直至印制電路板的自動設計，這種方法集教學、學習、設計、創新于一體，拓展了教學和實驗的深度和廣度，同時提高了學生學習新知識的興趣，將會取得很好的效果。

2基于Proteus的虛擬仿真平臺

2.1平臺軟件Proteus介紹

ProteusISIS是英國LabcenterElectronics公司開發的電路分析與實物仿真軟件，可以仿真分析各種模擬器件和集成電路叫它的主要功能包括：

（1）實現了單片機仿真和SPICE電路仿真的結合。它具有模擬電路仿真、數字電路仿真、單片機及其外圍電路仿真,RS232接口的動態仿真、I2C調試器仿真、SPI調試器仿真、鍵盤和LCD仿真等功能；有多種虛擬儀器可供仿真調試使用，如示波器、邏輯分析儀、信號發生器等。

（2）支持主流單片機系統的仿真。目前支持的單片機類型有8051系列,68000系列、AVR系列、PIC系列、Z80系列、HC11系歹叭ARM系列以及各種外圍芯片。

（3）提供軟件調試功能。在系統仿真時該軟件具有全速、單步、設置斷點等調試功能，可以觀察各個變量、寄存器、內部RAM的當前狀態，同時支持第三方的軟件編譯和調試環境，如KeilC51軟件。

（4）具有強大的原理圖繪制功能。利用軟件提供的元器件庫可繪制模擬電路、數字電路、模擬與數字混合電路、單片機應用電路。它涵蓋了電工電子實驗室、電子技術實驗室、數字邏輯實驗室、計算機組成原理實驗室、接口技術實驗室、單片機應用實驗室等的大部分功能。

使用Proteus軟件來構建虛擬的教學和實驗平臺，可以有效解決教學中存在的理論講授與實踐演示相脫節的弊端。教師在課堂通過使用Proteus仿真課本上的理論內容，以生動形象的仿真效果形式來提高學生的學習興趣，引導學生在課下使用仿真軟件自我學習其他相關內容，自行設計實驗項目，嘗試自我解決學習過程的各種疑難問題，更加扎實地掌握硬件類專業課內容。

結合Proteus虛擬實驗平臺的高效率和較好互動性，本文分別以Proteus在數字電子技術、模擬電子技術、單片機原理中的具體應用為例，展示Proteus在這些硬件類課程中的具體使用方法。

Proteus在數字電子技術中的應用

數字電子技術是物聯網專業一門非常重要的專業基礎課,其主要內容是組合邏輯電路和時序邏輯電路的分析與設計。在教學中，通過引入Proteus的虛擬系統仿真模型，可以集電路的設計與仿真于一體，讓學生直觀地看到電路的運行效果,增強教學生動性和直觀性，加深對常用中規模集成電路的理解和掌握叫

例如，在學習譯碼器這部分內容時候，通過使用Proteus仿真二進制3-8譯碼器74LS138,能使學生更好地掌握其用法。

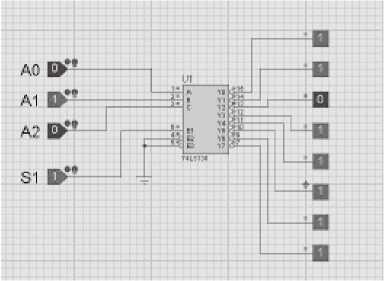

如圖1所示，當選通段E1為高電平，另兩個選通段（E2和E3）為低電平時，可將地址端A2A1A0的二進制編碼在Y0~Y7對應的輸出端以低電平譯出。圖中當A2A1A0=010時,則Y2輸出端輸出低電平信號0。

圖174LS138芯片功能測試結果圖

Proteus在模擬電子技術中的應用

三極管是電路電子學課程非常重要的內容，只有掌握三極管的相關知識，才能為后續的放大電路的學習打好基礎［6］。在以往的學習中，老師上課中只講理論，然后將輸出特性圖片展示在投影上，這樣效果不明顯，學生只能記憶結果。

采用Proteus仿真系統，根據三極管工作在放大區、截止區、飽和區的特性，畫出三極管輸出特性電路圖，如圖2所示。仿真后在模擬圖表中繪出輸出特性曲線，通過輸出特性曲線,使學生能夠更好地理解三極管工作在截止區、放大區和飽和區的條件。采用這種方法能夠使學生在實際操作中掌握元器件的特性和原理，提高學習的興趣。

圖2三極管2N222的輸出特性曲線

Proteus在單片機原理中的應用

相對于Multisim、EWB、Protel這些常見的EDA設計軟件,Proteus最大的優勢就是能對MCU進行仿真和測試［7］。在前期教學的理論講解后，同時在課堂上利用Proteus軟件進行仿真效果演示，按照設計好的單片機應用實例，向?qū)W生演示單片機系統軟硬件設計開發、調試修改的全過程，從而使學生對單片機各個模塊的工作原理、設計方法有深刻的了解。例如在學習DA轉換器DAC0832時候，單純的理論學習DAC0832是非?？菰餆o味的，通過在課堂上和實驗中先使用Proteus仿真，在Keil軟件里面編寫程序，然后將Proteus和Keil聯合調試，使學生能夠動態掌握相關知識，這將極大提高學生學習的積極性。

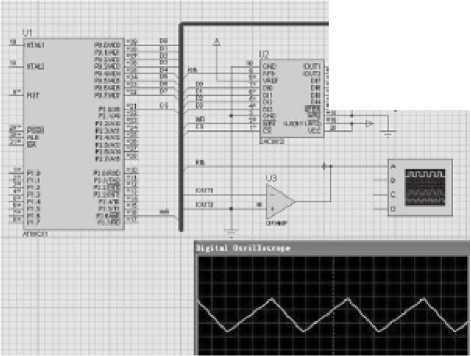

如圖3所示，通過連接引腳，使得圖中的DAC0832中的8位輸入寄存器處于受控制狀態，8位DAC寄存器處于直通

狀態，這樣DAC0832轉換器工作于單緩沖工作方式，仿真運行后，通過虛擬示波器，觀察到到從DAC0832輸出端產生三角波信號。

圖3DAC0832輸出三角波波形圖

Proteus在其它課程中應用

Proteus元件庫中所包含的各種類型、品種豐富的物理元件、各種激勵源可達到對應信號發生器的效果，強大精確的虛擬檢測儀器儀表可以實現對任何觀測點檢測，因此在電子測量技術這門課中引入Proteus，同樣能夠使學生從直觀效果到微觀分析全面掌握這門課。

Proteus的虛擬仿真系統除了支持8051系列MCU，還支持ARM7、PIC、MSP430等多種系列。因此，在微機原理與接口技術、嵌入式系統等課程的教學中，Proteus同樣也能夠起到很好的教學效果。

3結語

物聯網專業硬件類課程公式多、推導繁，概念抽象且不易理解與掌握。在教學中如何選取合適的講授方法很重要。本文在介紹Proteus虛擬仿真軟件的基礎上，結合實例展示了Proteus仿真軟件在物聯網工程專業中的模擬電子技術、數字電子技術和單片機技術原理等硬件課程教學與實驗中的應用。將課本上的理論知識通過計算機仿真“真實”地展現出來，將抽象的概念變?yōu)樾蜗蟆⑸鷦?、直觀的圖形和實例，提高學生的學習熱情和積極性，變被動學習為主動學習。

相對比傳統的物聯網專業硬件實驗室，Proteus具有投入低、教學效果好的優點。以Proteusfor8051為例，基于Proteus軟件，可以構建虛擬硬件實驗環境，擴展單片機課程實踐教學的綜合設計類實驗內容，提高實踐教學內容的理論層次及技術含量。經大一大二學生的教學實踐證明采用這種方法提高了學生的學習興趣與自主開發設計能力，提高了實踐教學效果，節省了實驗設備購置費用，降低了實驗設備的損耗,具有很好的推廣價值。

隨著LabcenterElectronic公司對Proteus軟件的不斷升級，其VSM的品種也將越來越豐富，設計與仿真的功能也將越來越強。因此，在未來的物聯網專業硬件類課程的教學過程中，借助該軟件的設計與仿真平臺，物聯網專業學生的學習效果和應用能力都將不同程度得到鞏固和提高。
