引言

在信息產業快速發展的今天，嵌入式設備已經深入到了 人類生活的各個方面，智能設備更是成為了人們?nèi)粘Ｉ钪胁?可或缺的一部分。隨著能源的日漸消耗，環保節能刻不容緩。 因此，在現在和未來的家居生活環境中，我們更需要一種高效 節能的、智能的、綠色環保的智能家居安防系統。

1智能家居安防系統的研究與設計

圖1是智能家居安防系統的整體功能框圖和設計方案。 從圖中可以看出，本系統可以分為3個部分，首先是底層的智 能家居安防網絡，這是整個系統的硬件部分，可以監測溫度、 光強、煤氣、人體紅外、門窗、燈光控制等。在硬件部分的基 礎上市安防信息監控管理和Android智能終端監控，這是整 個系統的軟件部分，主要是對從底層收集到的信息做出處理并 給出控制信號。本文主要研究底層的硬件設計。

2系統硬件設計

目前，無線通信技術在物聯網的浪潮下發展迅猛，比如 紅外技術、藍牙技術、Wi-Fi、近場通訊技術等，通過對這幾 種技術的研究與比較，本文最終確定選用ZigBee技術實現本 文的硬件網絡系統。

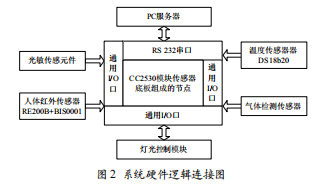

從系統硬件設計的角度出發，每一個ZigBee節點分為兩個部分，一個是可以實現數據收發的核心部分，這部分必須 要滿足ZigBee協議規范。另一部分是實現供電、復位的底板。 所有硬件的核心就是整個硬件部分的邏輯圖如圖2所示。

2.1基于CC2530模塊的ZigBee節點的設計

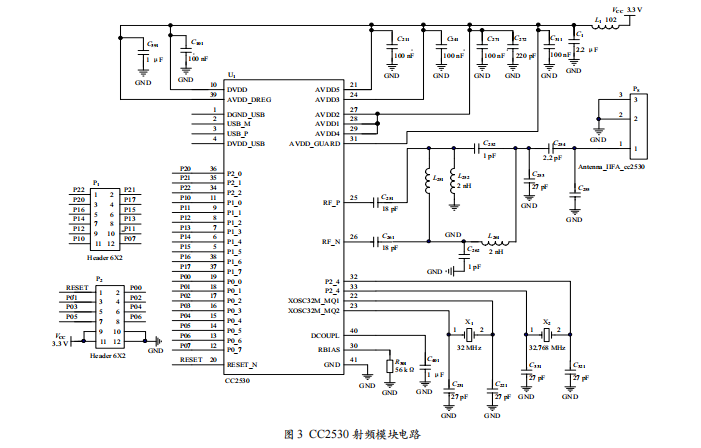

美國德州儀器TI生產的CC2530是一種SoC芯片，基于 IEEE 802.15.4標準和ZigBee協議規范。圖3所示是CC2530 的射頻模塊電路，同時，TI公司還專門為使用CC2530芯片的 用戶提供了整套的開發工具和Z-stack協議棧，通過這個專用 工具，用戶可以節約大量的開發時間并且可以按照自己的想法 開發自己的產品。CC2530芯片本身就是一個非常成熟的芯片, 同時功能也非常強大，用戶只需要給其接入產品需要的外圍器 件就可以滿足用戶的開發要求。本文為了使CC2530模塊能夠與 傳感器相連接，采用排針將CC2530的I/O 口引出來，如圖3中 的P1和P2。

2.2傳感器底板的設計

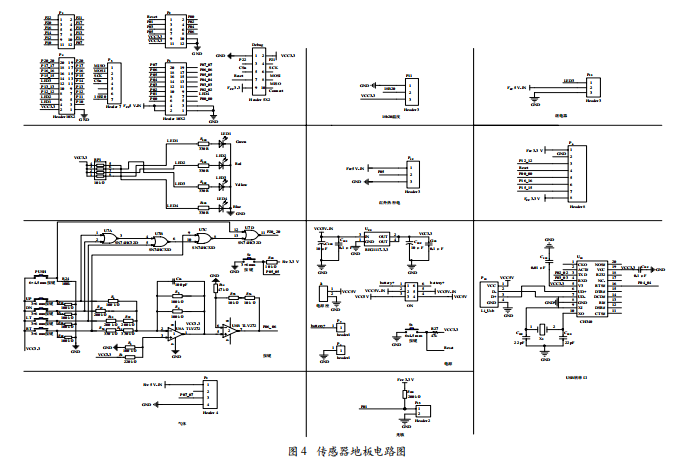

本文設計傳感器底板主要包括電源、調試接口、通信接 口以及和各個傳感器相連接的接口。其傳感器地板電路原理 圖如圖4所示。

從圖4電路圖中可以看出，本設計中的傳感器底板包括 以下幾個主要部分：

(1)如圖所示，P1和P2是兩個排母，主要用于連接底板和CC2530模塊的I/O 口。而P3和P4則是底板上將I/O 口 和外部傳感器和LED燈以及各個按鍵相連接的排針。這樣做 可以有效地避免干擾射頻電路。

本設計可以通過兩種方式供電：一種是電源供電，另 外一種是電池供電。同時采用AMS1117的穩壓芯片以及10 uF 和0.1 uF的電容，主要是為了解決外部電壓不穩定同時達不 到3.3 V的問題。

JTAG調試接口選用的是P21作為芯片的調試數據線, P22作為調試時鐘信號線，再加上Reset信號線，電源和地線 就可以完成芯片的在線調試了。

在實現RS232串口電路的設計中，可以利用CH2430 芯片將串口轉成USB 口。圖5所示是其實物圖。

圖5 ZigBee節點底板和CC2530射頻模塊實物圖

2.3系統中各模塊的選型和設計

在本文設計的智能家居系統中，主要完成對溫度、氣體、 光強、人體，以及遠程控制燈的開關的功能，所以在傳感器 節點的模塊上，還需要溫度模塊、氣體模塊、光敏模塊，以 及人體感應模塊等。下面就對各個模塊的功能進行簡單的介 紹(以便之后選型):

人體紅外傳感器模塊：本文采用的是TSKS5400S紅 外傳感器。此款傳感器正常的工作電壓是3~10 V，最小輸出 電壓為3 V，同時本文設計的節點電壓是3.3 V，所以不需要對 電壓進行變化。除此之外，本文選擇了 BIS0001紅外傳感信 號處理器對TSKS5400S紅外傳感器輸出的信號進行處理。

煙感傳感器模塊：煙感傳感器的種類很多，本文選 擇了 MQ-2Q氣體傳感器。其具有探測范圍廣、靈敏度高、穩 定性優異、壽命長等特點。

光敏傳感器模塊：本文設計中選擇的光敏電阻就是 眾多光敏傳感器中的主要的一款傳感器。光傳感器是利用光 敏元件將光信號轉換為電信號的傳感器，他不但可以對光進 行探測，還可以探測到許多非電量。

溫度傳感器模塊：本設計中選擇的是DS18B20數字 溫度計作為溫度傳感器。DS18B20數字溫度計是DALLAS公 司生產的1-Wire，即單總線器件，具有線路簡單、體積小的特點。

燈控模塊：本設計中的燈控模塊主要是通過將繼電 器安裝燈的開關處，通過控制繼電器的通斷來控制燈的亮滅。 2.4系統的整體架構

圖6所示是其系統的整體架構圖。通過對ZigBee技術 的三種網絡拓?fù)鋱D的分析，結合智能家居安防的特點，最終確 定星型結構的系統硬件總體設計。圖中有一個協調器節點，主 要負責無線網絡的建立，保證網絡的正常運行，還要對終端節 點加入和退出網絡進行控制和監測。多個終端節點，主要的功 能就是采集無線網絡數據，并將數據發送給協調器。

圖6系統硬件總體設計圖

3結語

伴隨著快節奏的工作生活，大量的信息覆蓋了人們生活 的方方面面，一個能夠幫助人們管理家庭事務信息并分擔 家庭事務的智能化環境更加適應發展潮流。而在智能家居 中，人們更關心的就是智能家居安防系統。本文介紹了系統中 ZigBee節點的設計、硬件底板的設計方法以及各個傳感器的 選型，最后給出了智能家居安防系統的硬件總體設計圖。
