一個易于遵循的迷你智能家居系統，您可以嘗試使用CIrcuitPython， Android Studio和W5100S EVB Pico2在家中構建

你好，這是我以前在Android應用程序上的W5100S-EVB-Pico 2項目的更新。在這個項目中，我改進了系統的設計，以支持更多的硬件使用繼電器。有了這些，你也可以在你的個人項目中創建一個類似的迷你智能家居系統。

本文將首先介紹新系統所需的組件，模塊與電路板的連接，最后介紹Android Studio和CircuitPython中的代碼

組件

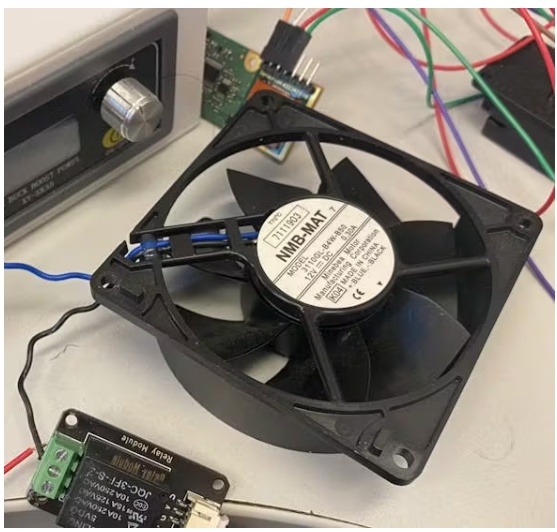

為了完善這個項目，我增加了一個Minebea Motor的12V NMB-MAT風扇和定制的燈箱來模擬家庭系統。要操作這些設備，您需要2個外部電源來使用這兩個產品，因?yàn)槲覀兊陌逯恢С?V和3.3V。

此外，為了允許我們的電路板為硬件供電，您將需要一個繼電器或n通道MOSFET模塊。兩者都被使用，以便通過從我們的板向模塊提供信號，然后它們將允許外部電源通過各自的機制為硬件供電。

風扇使用的電源是XY-SK35電源，因?yàn)樗试S高達24v的電壓水平，對于定制燈箱，您只需要一個microrousb到USB線和一個USB插頭作為燈箱的電源。

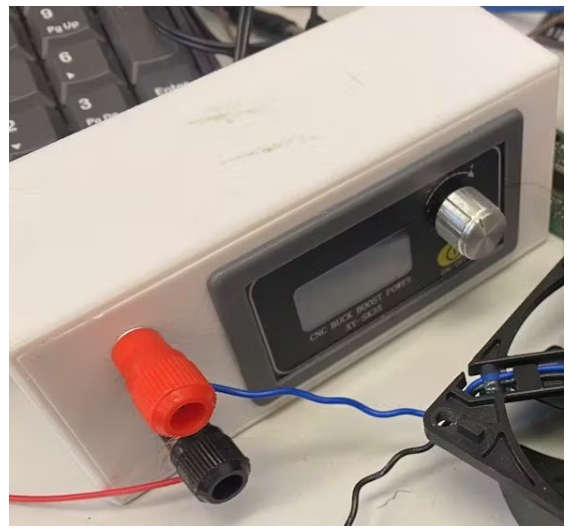

XY-SK35電源

on組件以及我們的Pico 2板將與繼電器模塊連接。

對于帶燈條的盒子，您將需要一個MOSFET模塊，以便在該燈條上運行PWM。

硬件連接

對于每個硬件，我們將首先連接控制模塊(繼電器/MOSFET)，電源和硬件，然后我們將完成的電路連接回電路板。

在我的研究中，我遇到了這個視頻，教我如何連接繼電器與硬件，以及如何控制它與Pico板。

要連接風扇、繼電器和電源，您需要執行以下操作。

1. 確定要使用的電路。

如果您希望硬件在電路板提供低信號時工作，則需要使用繼電器的NC端口，這意味著當電路板上的各自引腳輸出低信號時，電源到風扇電路保持關閉，表明風扇僅在信號為低時運行。

如果您希望硬件僅在電路板提供高信號時工作，則需要繼電器的NO端口，這意味著電源到風扇電路在引腳為L(zhǎng)OW時保持打開，表明風扇在信號為L(zhǎng)OW時不會操作。

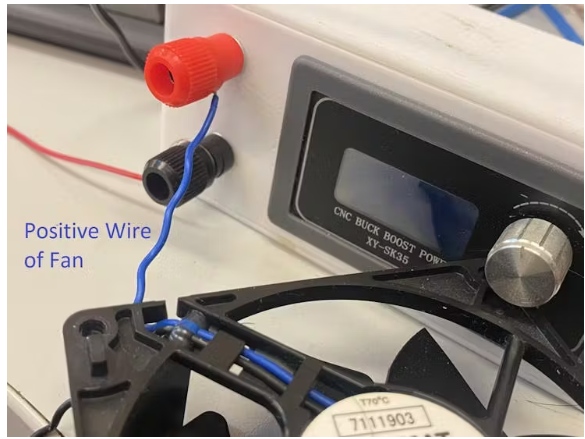

2. 將風扇的正極連接到電源的正極。您可能需要使用剝線鉗允許銅線連接到電源的正極。我剪斷電線的塑料涂層，繞在電源的正極上。(藍色線為風機正極線)

3. 將風扇的接地線與風扇的接地口連接到繼電器的COM口。

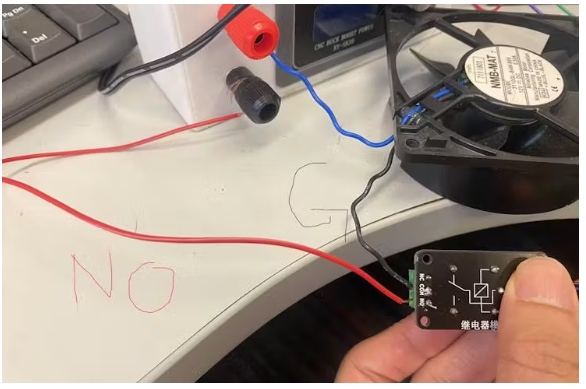

4. 最后，將電源的負極連接到步驟1 (NO/NC)中選擇的端口。對于這個項目，我希望風扇僅在我的板發送高信號時運行，這意味著我將使用NO端口

完成電源-風扇電路。

要連接到電路板，只需將接地，電壓和信號引腳連接到各自的引腳，信號應在CircuirPython中的DigitalInOut引腳中

接下來，對于燈箱，您需要執行以下步驟。

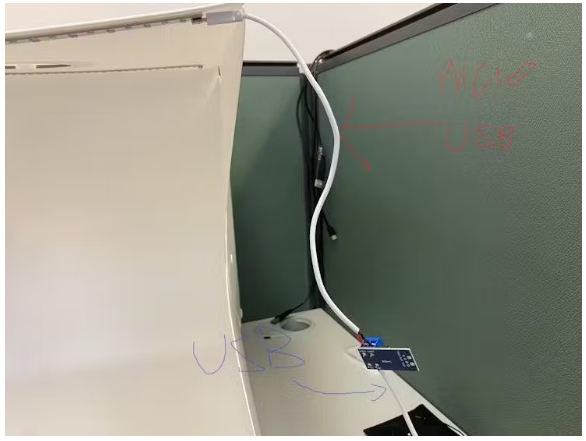

1. 切割并去除microrousb轉usb線的塑料涂層。暴露一些銅線以便電通過?，F(xiàn)在您應該有兩段導線，我將它們稱為microUSB導線和USB導線。

2. 在N-MOS模塊中，您將發現4個端口，分別是V輸入+/-和V輸出+/-。將微型rousb線的正極和負極分別接在電壓輸出正、負端口上。對于電壓輸入，我們相應地連接USB線。

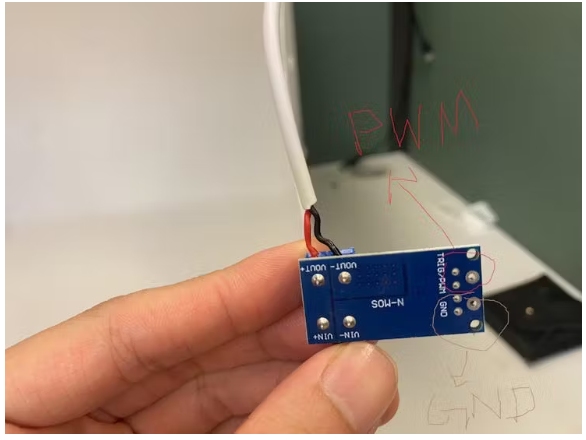

3. 您應該會發現模塊的另一側有6個端口。頂部的三個端口都用于PWM，其余的都接地。

然后我們需要將這些端口連接到電路板的引腳。我使用GP12作為這個模塊的引腳。

這就完成了兩個硬件的連接。

CircuitPython代碼

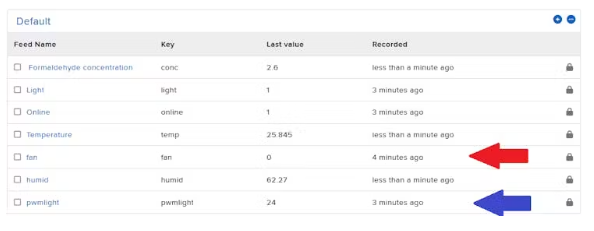

在編寫代碼之前，在Adafruit IO上為風扇和PWM燈創建兩個饋送，以便您可以在Adafruit模式下讀取或?qū)懭脒@些值

為了允許我們的應用打開/關閉風扇/盒子燈，你需要為這兩個硬件設置一個新的端點。

要使用風扇，我將Gp9引腳綁定為DigitalInOut引腳，當該引腳值為1時，風扇將打開，如果不是，則風扇將關閉。

我還增加了一個自動版本，如果SFA30的溫度超過一定值，風扇將自動打開。

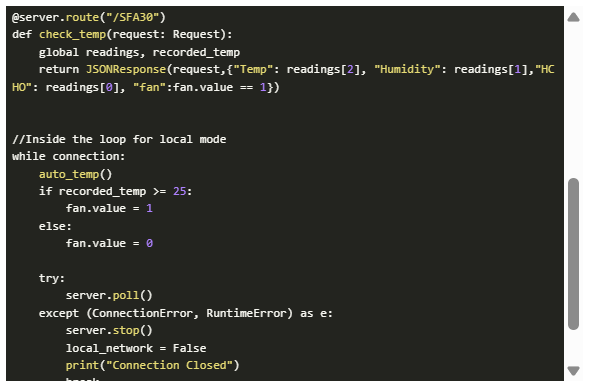

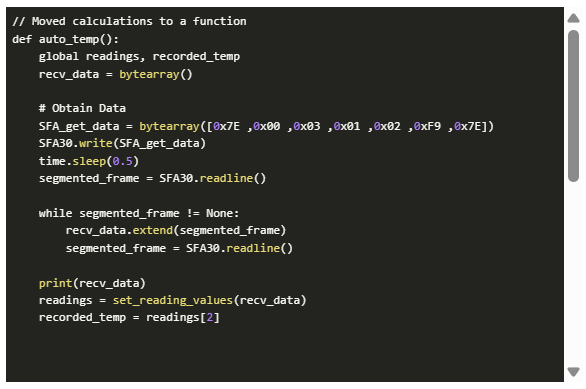

由于現在我們希望SFA30自動記錄變量，而不是僅在調用SFA30端點時執行計算，因此我們將SFA30端點中負責檢索數據的代碼移到一個函數中，當服務器在線時，我們將在該函數中調用每個循環。

我們將在新版本中返回風扇值以及這些數據供應用程序使用，我將在稍后解釋。

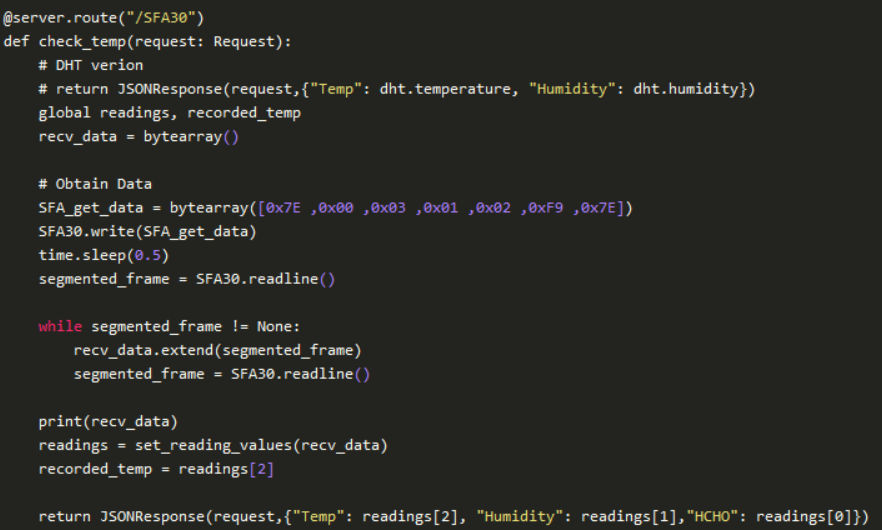

本地模式下的舊版本：

本地模式的當前版本：

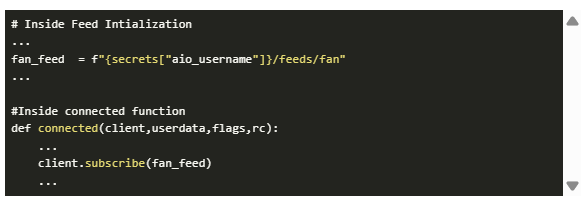

在Adafruit模式中，您需要為風扇值添加一個新的提要，訂閱它，并在計算后將該值發布到Adafruit IO。

在第一次迭代中，當達到溫度閾值時，我們需要首先將當前風扇值發送給Adafruit IO(這里的代碼為25)。

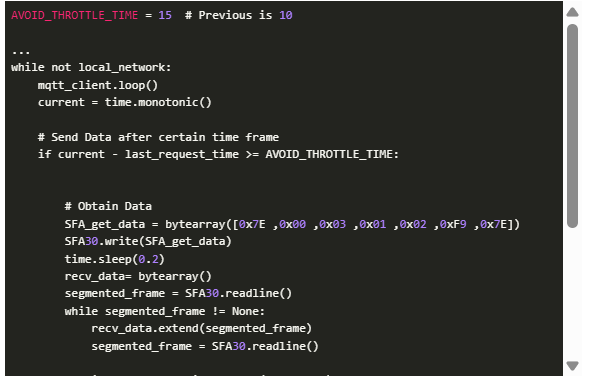

在while循環內部，為了避免達到Adafruit IO的節流錯誤，最好只在風扇狀態發生變化時才發布風扇值。增加油門時間也有助于減少達到油門時間的可能性。

最后，如果服務器結束，則將風扇的狀態發布回默認狀態(關閉)。

要使用該燈，您需要使用PWMIO庫來調整亮度。

將GP12上的引腳與PWMOut功能綁定。previous_PWM變量用于在我們關閉應用程序中的燈之前記錄PWM值。我們將其初始化為65535，因?yàn)闊舻某跏紶顟B(tài)是關閉的，如果我們切換應用程序上的燈，占空比只能設置為65535的最大值。

在開發本節的過程中，有一個有趣的發現發生在我收到一個使用All計時器的錯誤時。經過一番研究，我發現發生這種情況是因?yàn)槲沂褂昧讼嗤琍WM輸出片的第二個通道。正如在前面的代碼中，我使用PWM輸出來播放聲音，如果連接，這是在引腳26，我不小心使用了相同PWM片的另一個通道的光，這是引腳11。您可以閱讀此網站以獲得有關Pico 2板的PWM通道的簡短解釋?zhuān)蛘吣梢詤⒖糝P2350數據表。

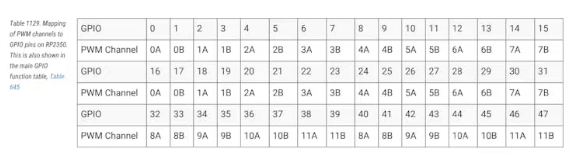

PWM通道圖片來自RP2350 Datasheet

由于這兩種硬件的工作方式不同，最簡單的解決方案是將我的光更改為PWM輸出的另一片，即引腳GP12。

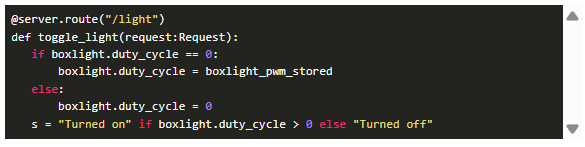

接下來，我們修改切換光端點，使用我們自定義的燈箱而不是led模塊。

如果當前狀態為0，我們將其打開到先前存儲的PWM值作為亮度。

如果電流狀態非零，我們關閉它。

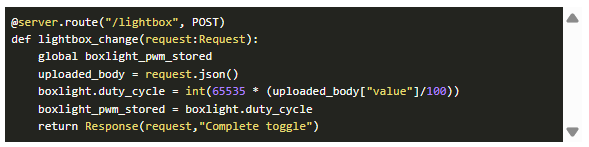

我們還應該添加另一條路由來改變光的PWM值。

當Android從0-100縮放時，我們通過以下方式將這些值映射到0-65535，并將計算結果存儲回previous_PWM變量。

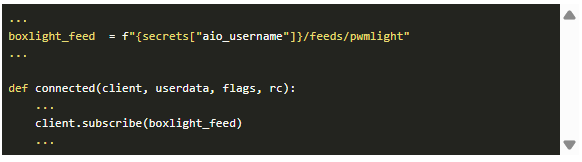

接下來，對于Adafruit模式，創建boxlight提要并在連接的MQTT函數中訂閱它。

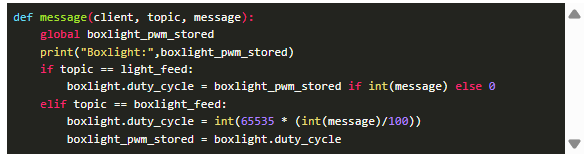

我們還需要修改消息功能。應用程序仍然會調用LED端點來打開/關閉燈，但應用程序現在可能會將滑塊值發送到PWM端點以調整亮度。

如果應用程序被發布到光源，我們的箱燈將改變亮度到以前存儲的狀態，如果它是打開的，如果它是關閉的0。

如果應用程序發送到箱燈饋送，我們首先用這個公式設置應用程序的值相應的占空比，并將當前占空比值存儲到previous_PWM變量中，這樣如果我們重新打開燈，亮度就處于先前存儲的狀態。

如果我們從本地模式切換到Adafruit模式，我們還需要發布當前的亮度。

最后，將占空比的默認值發布給Adafruit IO，該值為0

這就完成了CircuirPython代碼。

Android Studio代碼

在Android應用程序中，你需要添加一個按鈕圖像來存儲風扇的當前狀態，并添加一個按鈕，負責切換燈的亮度，旁邊是一個滑塊，組成PWM值。

和之前的版本一樣，我使用了ImageButton組件作為風扇，我允許它通過按下這個按鈕來打開或關閉風扇。在未來，我可能會包括一個自動/手動切換，這樣如果它是自動風扇模式，它就可以作為靜態圖像組件，但如果它是手動模式，我們可以按下這個按鈕來打開和關閉。

風扇打開和關閉的圖像是由ChatGPT生成的。你可以制作自己的版本，并將其重命名為fan_on， fan_off并將其存儲到/res/drawable文件夾中。

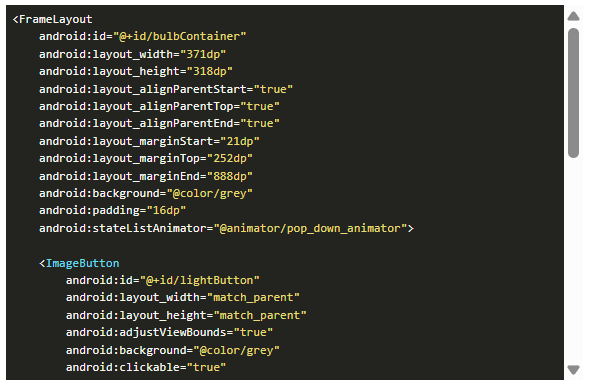

這是我的代碼在activity_main xml。

接下來，讓我們轉到這些組件背后的邏輯。

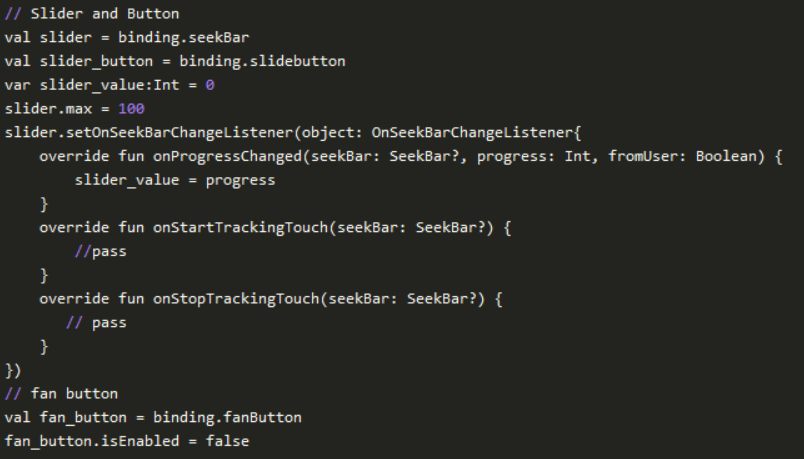

設置滑塊和按鈕如下。當SeekBar改變時，我們將把改變的結果存儲到一個滑塊值變量中，當我們決定按下負責亮度的Apply按鈕時，該變量將用于發送到電路板。

我還將fan_button設置為false，因?yàn)槲覀兡壳安恢С质謩?dòng)更改風扇。

創建Adafruit IO端點以發出HTTP請求。

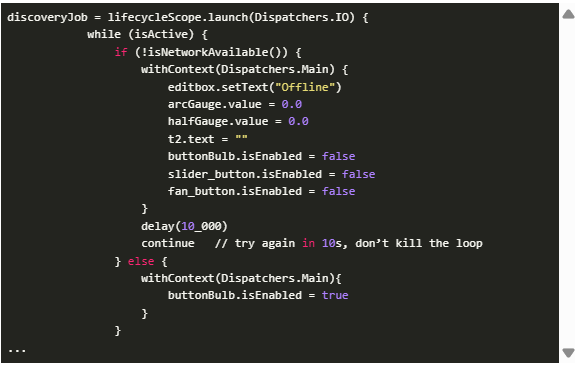

由于我們?cè)贏pp中添加了一些新組件，我們需要在網絡斷開時禁用這些新組件。

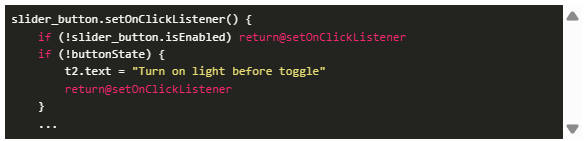

現在我們可以對滑動按鈕進行編碼。這個滑動按鈕背后的大部分邏輯與其他按鈕非常相似，但我添加了一小部分，告訴用戶在按下Apply按鈕之前需要打開燈。

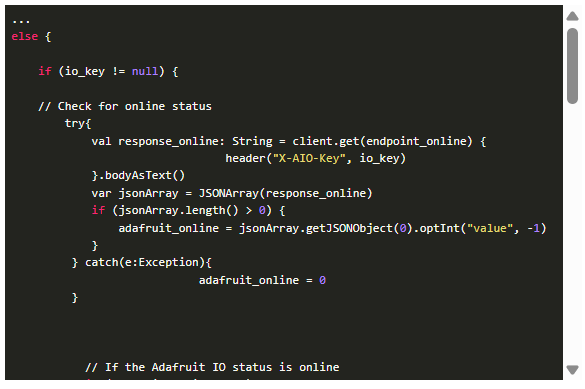

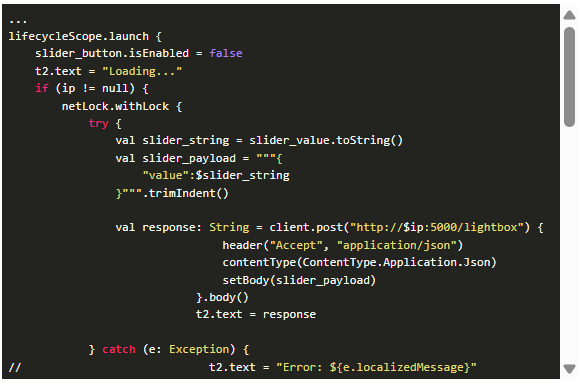

接下來，根據我們是否從上一篇文章中的discoveryot函數檢索IP，我們將對各自的API端點執行HTTP請求。請記住，在這個Adafruit部分中，我們需要在從正確的提要(即pwmlight)獲取數據之前識別物聯網設備的在線狀態。

在本節中，我使用POST而不是來自之前的onClickListener的GET請求，因?yàn)槲覀儗⑾蛭锫?lián)網設備發布數字?jǐn)?shù)據。

完成滑塊按鈕后，我們現在可以修改SFA30功能，我們將在SFA30數據的同時檢索風扇狀態。

繼上一篇關于get_data_job函數的文章之后，我們首先修改本地模式中的代碼。

當我們決定返回一個帶有SFA30數據和來自SFA30端點的風扇數據的JSON對象時，我們可以簡單地檢查“fan”鍵的值是真還是假，然后相應地更改風扇照片。

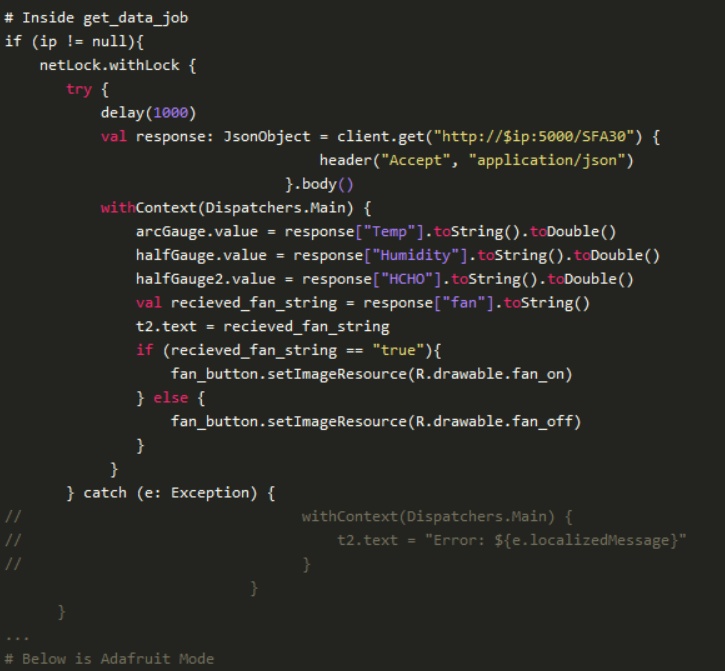

這里是本地模式的代碼

對于Adafruit模式，您需要為向粉絲提要的http請求創建另一個async await函數，并相應地更改圖片。但是，如果服務器不在線，則需要將照片設置為默認值。

這就完成了Android應用程序的Kotlin代碼。

結論

這就是使用Kotlin和CircuitPython對迷你智能家居系統的更新。我希望通過這個項目，您可以學習如何使用繼電器或N-MOSFET模塊與我們的Pico板連接來操作現實生活中的硬件，并為您的個人項目提供一些靈感。也可能有新的更新到這個系統，使它作為一個更全面的家庭系統項目。希望你能從這篇文章中學到一些新的東西!

本文編譯自hackster.io
