引言

隨著人們生活水平的提高，家居生活從過去的追求豪華 裝修發展成為追求家居的智能化。同時近二十年來移動通信 技術、物聯網技術、傳感器技術也得到了飛速發展，促使智 能家居也從概念開始慢慢走入人們的生活。智能家居系統作為 一套高科技含量的家庭生活產品，在國內不少城市的中高端 樓盤，得到積極的配套開發。智能家居行業在中國乃至全世界 都有廣闊的前景，是一個朝陽產業，就目前的發展趨勢，預計 在今后的幾年內全世界將有近億的家庭構建起智能、舒適、高 效的家居生活。

本系統綜合了以往智能家居系統的優點，從多角度來設 計一種新的智能家居系統。與智能家居系統通信網絡的核心目 標不同，智能家居系統中的控制網絡需要一種速率不高，但 是對成本控制要求嚴格的網絡架構，控制網絡實現的是設備的 互聯和控制功能，不需要高速率、高實時性的通信網絡來支撐, 從實用的角度來考慮，控制系統應是通信更為靈活、成本更低 的自組織網絡。同時結合國際前沿最新的腦電技術，開發腦電 信號觸發管理系統，綜合應用嵌入式技術、腦電波信號識別、 語音識別、RFID等技術，研究并設計一套基于物聯網的智能 家居遠程監控系統。

1物聯網智能家居系統背景

1.1國內外腦電波研究動態

NeuroSky （神念科技）在近年申請意念耳機的技術專利 并開始發布相關產品，NeuroSky意念耳機利用干態電極傳感器采集大腦產生的生物電信號，并將采集到的訊號送入核心芯 片，該芯片是將原始腦電波信號的采集、濾波、放大、A/D轉 換、過濾環境噪音及肌肉組織運動的干擾、數據處理及分析 等功能完全集成到一起，并透過電腦傳出的以數字化參數方 式對人的當前精神狀態進行度量的算法，進行計算后即得到 可量化的參數值。

神念科技目前已經做了干式腦波的基準測試，把干式 傳感器系統測量的腦波信號與Biopac系統發出的信號相比 較。Biopac是廣泛應用在醫學和研究應用程序的濕式電極腦 電系統。神念科技的腦電系統使用的是鍍金的干式電極，而 Biopac用的是一次性銀-氯化銀電極加導電膠。測試時將干式 傳感器與Biopac兩個系統的電極安裝在了同一個位置，緊緊 地靠在一起但并不互相干擾。測試兩個系統所記錄被測者在不 同狀態下的腦波，包括放松狀態、冥想狀態、警覺狀態以及 眨眼干擾下的狀態。測試結果顯示二者性能相近。

近年來，在輔助高齡老人和殘疾人的設備中，不依賴于 肌肉和身體動作或者聲音指令，而僅僅采用腦信號和外部世界 相互作用的腦機接口 （Brain Machine Interface，BMI）技術 受到高度關注。本文采用日本理研BSI —豐田協作中心（BSI- TOYOTA Collaboration Center，BTCC）開發的 125 ms 響應 電動輪椅控制系統。

1.2當前我國智能家居發展現狀

物聯網智能家居作為一個方興未艾的藍海市場，受到越 來越多的房地產開發商、網絡服務商、設備制造商和電信運營 商的關注。房地產開發商把“全智能”作為二十一世紀房地產 開發的主題，網絡服務商推出家庭網絡共享，設備制造商推出 各種智能家居設備，中國移動推出“宜居通”，中國電信推出“我 的e家”打造5A數字家庭，但智能家居發展中還存在許多問 題叫

首先，在智能家居的推廣宣傳上讓人們想到的可能就是 高端、奢侈、別墅等字眼，但購買奢侈品、住豪華別墅的畢 竟是少數，因此對于智能家居的宣傳推廣應不單單是向人們描 述智能家居能實現哪些美好的場景，更應從消費觀念上引導 消費者，帶動和培養處于財富金字塔中層人群對智能家居的 消費。智能家居市場還在逐步發展的階段，在體驗式營銷中應 建立更多的適合大眾消費的體驗中心，逐步擴大智能家居產業 的消費群體叫

其次，缺乏規范的、統一的行業標準，產業核心技術有 待突破，應用模式有待創新，產品穩定性可靠性還有待進一 步提高。

最后，就是目前市場上的智能家居產品是需要專業的技 術人員到現場安裝調試才能夠使用，這樣就會增加一定的服 務費用。

縱觀現今市場現有的成熟智能家居產品，普遍價格昂貴, 系統二次升級開發難度極高回，功能普遍局限在智能電器控 制上，并且操作較為困難，市場用戶群體無法顧及老人、小孩 以及殘障人士。開發一套功能完備，具有開發潛力，能兼顧更 多人群的智能家居產品已是當務之急。

2智能家居系統總體構架

本系統主要分為電氣控制、家居安防和影音娛樂三個主 要模塊，其中電氣控制又分為智能照明系統、智能風扇系統、 語音控制系統。家居安防由遠程視頻監控以及指紋識別構成, 整體如圖1所示。

3系統網絡架構設計

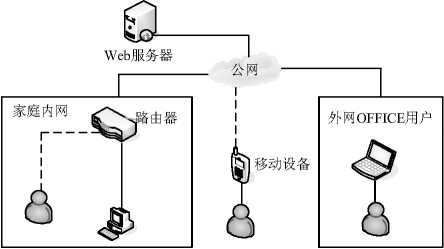

用戶訪問系統均通過VPN網絡訪問，網內模塊之間采用 串口通信、Socket通信、RFID組網通信等方式進行信息的交流。 其結構如圖2所示。

在這套系統中RFID肩負著主控中心與電器控制單元的 交流任務。其中，發送端RFID模塊在接收到主控中心的控制 信息后及時將控制命令以2.4 GHz射頻信號發送出去，接收端 RFID從系統啟動開始，便處于隨時監聽狀態，當監聽到發送 端發來的控制信號后，即時轉化為電器控制單元命令信號，并 以串口通信的形式，將命令發送給控制單元，從而實現整套系 統的無延遲工作。其次，因?yàn)镽FID的遠距離通信效果比較 好，所以擺脫了從主控中心到家用電氣之間的布線問題，從 經濟角度提供了良好的解決方案，并且日后如需擴展家用電器 控制單元，只需要從主控中心添加相應的規則，并且從控制單 元接入相應的家電設備即可。

圖2系統網絡結構拓?fù)鋱D

4系統硬件設計

4.1系統主控中心的硬件結構

在本系統中，主控中心為控制整套系統的靈魂所在，一方 面負責提供給用戶界面來及時的獲得用戶所需的要求；另一方 面在接收到用戶的請求以后也要及時的對用戶請求進行處理, 并將相應命令轉發給下面的模塊進行二次處理。因?yàn)轭櫦暗?處理的效率速度等多方面原因所以考慮采用可以高效處理多 線程與數字信號的高性能處理器S3C6410［8］。其硬件結構如 圖3所示。

圖3硬件結構圖

考慮到多路繼電器的復用性以及接收端RFID的可控性, 以及高穩定性要求，選取AT89C52作為電器控制模塊的主控 -H- LL.心片。

視頻監控的方法是通過訪問BOA服務器方式開啟，當 開啟后，用戶可以通過刷新頁面的方式及時的獲得攝像頭所 采集到的圖像信息，并且用戶可以通過BOA服務器關閉監控 功能。監控模塊設計原理是：當用戶啟動監控以后，系統運 行加載攝像頭驅動，將采集到的圖像信息編碼為16位（單一像素點)信息，其中RGB各占5位，6 位, 5位，通過獲取 到圖像編碼后的數據，在服務器中生成test.bmp格式的圖像 文件(每1 s重復覆蓋生成一次)，之所以采用BMP文件格式, 是因BMP文件構成簡單、無壓縮，除圖像數據外，文件頭信 息較容易編寫。在服務器提供的HTML頁面里，將直接獲取 服務器文件下的test.bmp文件，供用戶瀏覽。

4.2硬件組成及其系統構架

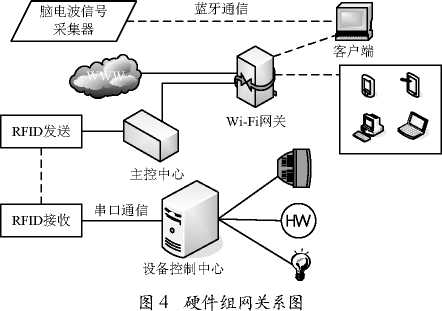

本系統選用了 S3C6410作為主控中心核心板處理器，核 心板底連接了一個RFID射頻收發器，利用2.4 GHz頻段進行 控制命令的轉發工作，以及OV9650攝像頭模塊，指紋識別 模塊，語音模塊分別用于采集視頻信號，驗證用戶身份以及 提供本地用戶更為方便的語音控制模式。電器控制電路五路 繼電器模塊組，繼電器模塊組由51單片機作為控制芯片，串 口 RXD，TXD連接另一個RFID接收模塊組，51芯片工作內 容為操控RFID接收端接收RFID發射端發射的指令，完成繼 電器模塊組的操控。另外本系統用無線路由器，作為網絡傳 輸?shù)耐ǖ朗褂?。詳?xì)的組網關系圖如圖4所示。

本系統用到的硬件模塊分別有基于S3C6410為核心的 ARM11核心板一塊，RFID模塊兩個，電氣設備控制模塊一 個，演示用電器設備一套與手持設備一個，腦電波采集器一個, 無線路由器一個，攝像頭模塊一個，語音識別模塊一個，指 紋識別模塊一個。

5系統功能實現

本系統的主要功能有以下幾點：

主控中心運行后加載Linux系統，并完成QT4用戶 交流界面的初始化。

開啟BOA Web服務器，允許外部網絡用戶通過無線 路由器Wi-Fi接入服務器并返回HTML頁面。

用戶在瀏覽器登陸成功后(支持HTML協議瀏覽器 的各種平臺)，服務器返回相應的控制界面，供用戶控制相應 的電器設備。

用戶登陸成功后也可在瀏覽器啟動腦電波監控裝置

(只支持Windows XP SP3或以更高版本平臺，并且安裝寫好 的相應腦電波監控程序，系統會自動調用)。

主控中心，監聽HTML報文，返回用戶需求網頁數 據以外，監聽用戶的控制請求，若收到用戶的控制請求，調用 相應的控制程序。

控制程序運作流程為：調用串口驅動程序，完成命 令數據向RFID發送端設備的過渡，并最終由RFID發出。

RFID接收端在接收到發送端傳來的數據時，以串口 的形式，發送給多路繼電器。

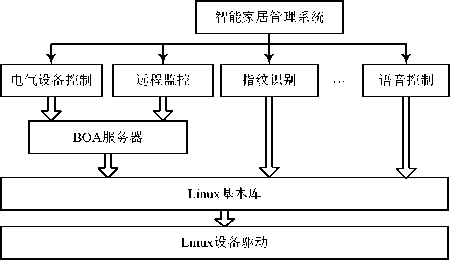

本系統軟件的整體結構如圖5所示。

圖6所示是系統的主控中心控制結構圖，系統在主控中 心上搭建嵌入式Web服務器實現跨平臺訪問，實現了遠程監 控和控制用戶電器設備的目標。采用QT4制作的界面，當開發 板Linux啟動后，直接調用了編譯好的QT4程序無需二次啟 動，用戶可以通過觸摸屏直接控制在瀏覽器中的一切控制功 能，并通過對EEG設備采集到的信號進行分析計算，完成數 據的處理分析，再將最終處理結果通過網絡傳達給控制中心, 由控制中心下達最終命令來達到控制相應用戶電器。本系統具 有如下特點：

(1)系統應用了藍牙、Wi-Fi、RFID等無線技術，可以 盡可能少的布線?？刂瞥绦蛭挥贐OA服務器程序池內，當BOA服務器接收到用戶控制請求時，服務器便從程序池中調 用相應的控制程序?？刂瞥绦蛟頌橥ㄟ^(guò)Linux庫函數調用串 口設備驅動，完成將控制命令傳達給下一模塊RFID發送設備。

系統對于無線路由器無任何沖突限制，用戶依然可 以自由上網。

系統采用HTML協議用戶通信，對平臺的支持性極高, 經過測試，安卓、Windows,蘋果等平臺皆可正常運行。

系統采用模塊化設計，各模塊之間采用獨立的工作機 制，單一模塊的選擇性增減，不影響整體系統功能的使用，為 用戶提供了多種選擇性方案，為用戶二次升級設備提供了便利。

系統可以從內網訪問升級為公網訪問，當用戶從內網 升級到公網以后可以享受到全球無限制訪問系統。

系統采取MD5不可逆式加密驗證方式，保證用戶 私密性與安全性。

采用友好的用戶界面，用戶無需經過專業培訓，即可 立即掌握相應的技巧。

本系統使用模塊化設計，用戶可根據自身需求，在功能 選取上做相應的取舍，滿足了用戶需求及購買能力；在使用上, 無論是智能照明、智能情景或是智能安防都僅需要直接進入 網絡便可控制，降低了使用門檻。另一方面，智能家居內的各 種設備相互間可以通信，不需要用戶指揮也能根據不同的狀態 互動協調運行，優化人們的生活方式，有效合理地安排時間, 增強家居生活的安全性，甚至為各種能源支出節約資金，符合 了國家節能減排的方針。

6結語

系統在主控中心上搭建嵌入式Web服務器實現跨平臺訪 問，實現了遠程監控和控制用戶電器設備的目標，并通過對設 備采集到的信號進行分析計算，完成數據的處理分析，并將 最終處理結果通過網絡傳達給控制中心，并由控制中心下達最 終命令來達到控制相應用戶電器的目的。經過安裝、測試，證 明系統工作穩定，效果良好。本作品稍加改進使用范圍就可以 擴展到別墅、公寓小區、酒店等。產品成本低、安裝簡單、使 用方便，具有廣闊的開發應用前景。未來預期可以通過租用網 絡營運商的公有IP或通過VPN等技術手段達到跨地域無限 制訪問系統的功能。
