引言

中國是水產養殖大國，世界上百分之七十左右的水產養 殖產量來自于中國境內。目前，國內多數的水產養殖場在技術 上都處于較為原始的階段，主要依據個人經驗進行生產管理。 由于市場競爭日趨激烈，大量養殖場都轉而采用大幅度提高養 殖密度的方式來獲得更多利潤，這使得過去在自然水體中進行 散養的陳舊經驗不再可靠。對水環境不能及時了解，是養殖 場面臨的最大風險。一次嚴重的缺氧就可能對生產造成毀滅 性的打擊。同時，水環境管理不善使得魚病叢生，養殖者不 得不使用大量的藥物保證養殖對象的存活，這又對食品安全 造成了很大威脅。隨著全社會對食品安全的持續關注，這樣的 生產方法已經不能適應社會的需求。水產養殖行業急需一種 更精細的生產管理模式。

而阻礙水產養殖業進行精細化生產轉型的最大阻力便是 成本，尤其是各種測量和通信設備的安裝和使用成本。目前 歐美發達國家的養殖場普遍套用工廠的管理模式，大量使用 現場總線和工業計算機等自動化設備對各類傳感器進行組網， 并聘用懂得使用此類設備的高技術人才進行運營。這些設備的 一次性投入過于巨大，超出了國內絕大多數養殖場的承受能力, 且對使用者的要求過高，目前國內的絕大多數養殖場尚無可能 招聘到此類人才從事養殖工作。

隨著物聯網技術的不斷完善，一種基于無線傳感器網絡 技術的新型信息管理方案有望解決這一困局。

1技術方案

1.1適用場合

本文所論述的解決方案適用于已經初步具備高密度水產 養殖能力的裝備了人工增氧和基本水處理設備，而尚無可靠的水環境信息獲取能力的養殖場所。

1.2系統結構

本方案包含一個基于ZigBee技術的無線傳感器網絡，實 現各類信息采集設備的無線通訊，并將采集得來的信息經匯 總后發送到用戶需要的終端。

用于信息采集的設備主要是各類傳感器。傳感器可收集 水體溶氧、溫度、濁度、氧化還原電位等信息。每個傳感器均 與一個ZigBee終端及一個小型充電電池組成一個完整的探測 單元。該探測單元可以被自由的安放在任何需要的位置，無需 布線。ZigBee終端可與ZigBee的其它單元配合形成一個自組 織的無線網絡，并通過ZigBee網關將探頭收集的數據傳輸至 網絡。用戶可通過電腦或移動終端通過網絡隨時查閱這些信息。 圖1所示是無線傳感器網絡組網結構示意圖。

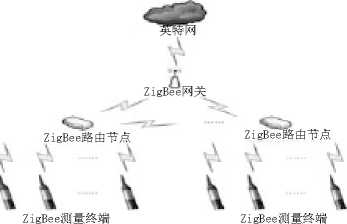

圖1無線傳感器網絡組網示意圖

1.3系統參數

本方案使用的芯片為采用IEEE 802.15.4標準的CC2430 系列ZigBee芯片。在硬件設計上，針對路由節點的功率不同 采用兩種可選方案。

其中普通方案適用于養殖場所中安放ZigBee測量終端與 路由節點的位置相隔不太遠且可視的情況。普通路由節點使用

CC2430片上系統集成的CC2420RF收發器，經測試可保證可 視距離60 m內的數據傳輸。此種設計最大的優勢就是供電方 式非常靈活，且續航時間長。

而針對養殖場各個部分相距較遠或中間有物理隔斷的情 況，可選擇大功率路由節點。大功率路由節點在普通節點的基 礎上增加了一個CC2591射頻前端，并通過TPS73033電源模 塊進行供電。經測試，大功率路由節點可間隔3堵厚約30 cm 的混凝土墻或400 m以上的可視距離進行數據傳輸。

1.4網絡拓?fù)?

為了盡可能適應復雜多變的養殖場結構，本方案采用網 狀網路由的方式對網絡進行自組織。此種網絡拓?fù)浞绞讲捎米?組織按需矢量簡化算法(AODVjr )，適用于養殖場的數據傳 輸需要，即拓?fù)浠蛲ㄐ怒h(huán)境有時會發生變化且需要傳輸?shù)臄?shù) 據量不大(主要是溫度、溶氧量、濁度、氧化還原電位等簡單 數值信息)的情況。

2功能應用

2.1數據獲取

利用CC2430片上系統自帶的ADC模塊，可將各類傳感 器提供的電壓信號轉化成數字信號，并統一編碼發送。可集 成的傳感器有溶氧探頭、溫度探頭、濁度探頭、氧化還原電 位探頭等?；緷M足了水產養殖的水環境監測要求。

2.2數據傳輸

采用ZigBee技術的數據傳輸速度介于20~250 Kb/s，而 每個傳感器每次所需傳輸?shù)臄?shù)據只有幾個字節的大小，數據 傳輸?shù)难舆t幾乎感受不到。

2.3節點分布

ZigBee網關的安放應在保證可以連接英特網的情況下盡 量位于養殖場的中心位置。每個路由節點的安放應保證其有效 通信半徑內包含網關或至少一個可與網關通信的路由節點。每 個測量終端的安放應保證其位于至少一個路由節點的有效通信 半徑內。

2.4 信息獲取

用戶可簡單的通過移動設備或電腦訪問英特網查詢養殖 場的實時水環境信息。該信息會依據設置定期刷新。用戶與 養殖場的通信聯絡如圖2所示。

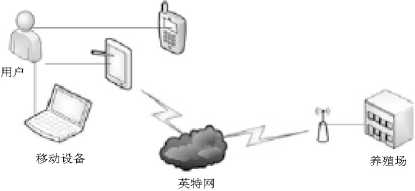

圖2用戶查詢養殖場信息方案圖

3技術優勢

與西方目前普遍采用的基于現場總線和工業計算機的養 殖場數據采集方式相比，本文所論述的方案在某些方面具有 優勢，具體情況如表1所列。

表1兩種方案的優勢對比

本文提供了一個用于提高水產養殖場管理水平和信息化 程度的基于物聯網技術的解決方案。該方案尚不包括對養殖 場中的設備進行自動化控制的功能。這種控制功能的實現還有 待于一個專家系統的建立作為依據，依照系統中儲存的對特 定養殖對象最合適的環境參數對養殖場的設備工作情況進行 統籌的安排。這將是本方案未來繼續改進和提高的方向。
