變壓器作為電力調壓/傳輸?shù)年P(guān)鍵性核心部件 , 是 電力運維重點監控對象 。近年來 ,基于數據驅動的變壓器 故障診斷模型研究成為熱點,如采用統計分析、BP神經網絡、 支持向量機、貝葉斯網絡、聚類分析等對數據進行訓練得 到預測模型來進行故障預測 [l-2] 。但此類算法需要大量數 據進行模型訓練 ,而實際應用中卻難以滿足 ,導致模型準 確率低、精細化程度不夠等問題。

基于機理分析驅動的變壓器故障診斷模型研究仍在 不斷發展 ,此類方法試圖將變壓器化學試驗數據、電氣分 析數據和巡檢數據等進行融合 ,并建立關系網絡 , 以此推 算潛伏故障 ,如模糊學習、關聯規則挖掘、隱含馬爾科夫模 型等 [3-5] 。但變壓器故障與相關特征數據間因果關系不明 確 ,需要大量的專業經驗輔助支撐 ,導致最終故障模型可 靠性低。

綜上 ,本文提出并設計了一種基于機理/數據混合驅動 的變壓器故障診斷模型 。該模型利用歷史運行數據、案例 庫和故障樹 ,通過案例匹配和規則推理方法 ,構建機理/數 據混合驅動的故障診斷模型 ,有效地避開了復雜數學建模 過程 ,節約了成本 ,通過案例自增的方式進化案例庫 ,有效 提高了模型的穩定性。

0    引言

變壓器作為電力調壓/傳輸?shù)年P(guān)鍵性核心部件 , 是 電力運維重點監控對象 。近年來 ,基于數據驅動的變壓器 故障診斷模型研究成為熱點,如采用統計分析、BP神經網絡、 支持向量機、貝葉斯網絡、聚類分析等對數據進行訓練得 到預測模型來進行故障預測 [l-2] 。但此類算法需要大量數 據進行模型訓練 ,而實際應用中卻難以滿足 ,導致模型準 確率低、精細化程度不夠等問題。

基于機理分析驅動的變壓器故障診斷模型研究仍在 不斷發展 ,此類方法試圖將變壓器化學試驗數據、電氣分 析數據和巡檢數據等進行融合 ,并建立關系網絡 , 以此推 算潛伏故障 ,如模糊學習、關聯規則挖掘、隱含馬爾科夫模 型等 [3-5] 。但變壓器故障與相關特征數據間因果關系不明 確 ,需要大量的專業經驗輔助支撐 ,導致最終故障模型可 靠性低。

綜上 ,本文提出并設計了一種基于機理/數據混合驅動 的變壓器故障診斷模型 。該模型利用歷史運行數據、案例 庫和故障樹 ,通過案例匹配和規則推理方法 ,構建機理/數 據混合驅動的故障診斷模型 ,有效地避開了復雜數學建模 過程 ,節約了成本 ,通過案例自增的方式進化案例庫 ,有效 提高了模型的穩定性。

1   模型整體架構設計

變壓器故障診斷模型是使用變壓器臺賬數據、運行數 據、故障數據、歷史案例等信息作為系統輸入 ,然后利用診 斷模型對變壓器的運行狀態進行評估和潛伏性故障診斷 , 得出故障診斷結果及解決辦法 ,作為輸出反饋給用戶 。  其 整體框架如圖l所示。

1. 1    用戶層

用戶層包括輸入故障現象模塊 、故障現象預處理模 塊、故障處理模塊及結果反饋模塊 。對故障現象進行描述 和預處理后 ,將狀態信息輸入到故障診斷層 ,并提出故障 查詢 。得到診斷結果之后 ,需要檢修人員拿著結果找出故

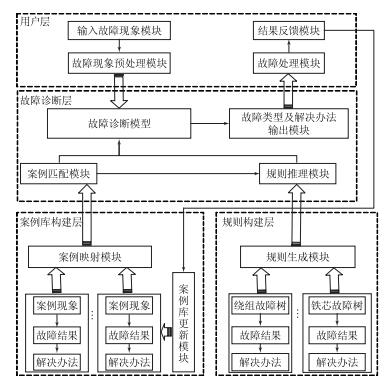

   圖1   模型框架圖

障原因 ,并解決故障。如果該規則已存在于案例庫 ,則調用 歷史案例:若該規則與案例庫不同或者是一 條新規則 , 則 將該規則反饋給故障構建層進行案例庫更新。

1.2    故障診斷層

故障診斷層承接用戶層輸入 ,完成故障診斷并反饋結 果給用戶層 ,是診斷系統的核心 ,包括故障診斷模型和故 障類型及解決辦法輸出模塊。故障診斷模型核心是采用案 例和規則串行推理的方式對故障進行診斷并輸出診斷結 果。故障類型及解決辦法輸出模塊主要負責將故障診斷結 果 ,包括故障原因、故障解決辦法等信息輸出給用戶。

1.3    案例庫構建層

案例庫構建層是系統底層知識庫 ,包括現象案例映射 模塊和案例庫更新模塊 。根據歷史故障診斷經驗 ,案例映 射模塊進行案例收集 ,包括故障現象、原因、類型及經過實 踐驗證的解決辦法之間的映射關系 。在進行故障診斷時 , 可以為故障診斷層提供相似的案例 。案例更新模塊 , 負責將新的案例收集入庫 ,及時更新和進化案例庫。

1.4    規則構建層

規則構建層也是系統底層規則庫 ,負責規則的生成及 管理 ,其核心為基于規則生成模塊 。本文應用故障樹分析 方法構建變壓器規則模型。此模塊產生的規則作用并服務 于故障診斷層的規則推理模塊。

2   機理/數據混合驅動方法

基于機理/數據混合驅動的故障診斷模型是故障診斷 層的關鍵技術 ,其整體思路為利用案例匹配和規則推理相 結合的方式 ,首先輸入故障現象 ,然后檢索案例庫 ,尋找相 似案例 。若有相似案例 ,則快速獲得診斷結果及相應檢修 策略:若沒有合適的相似案例 ,則啟動規則推理 ,最終將推 理產生結果作為診斷結果進行輸出 。該模型流程圖如圖2 所示。

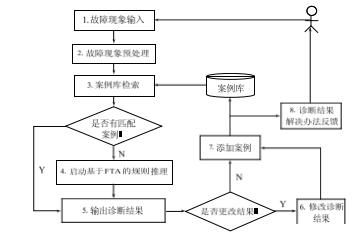

圖2   機理/數據混合驅動的故障診斷模型流程圖

第一步:故障數據輸入 。  由用戶輸入變壓器故障數據 特征屬性的描述信息 ,并提出查詢需求。

第二步:數據預處理。在進行故障診斷前 , 因故障現象 屬性描述不一 致 , 需要對故障現象的描述信息進行預處 理 ,獲取統一、規范的故障現象特征值。

第三步:案例庫匹配。檢索故障案例庫 ,利用匹配算法 進行案例匹配。如有相似案例 ,則輸出相似度最大的案例:如 沒有相似案例 ,則啟動基于FTA的規則推理算法進行推理。

第四步:基于FTA的規則推理 。該模型的核心思想是 根據以往專家經驗 ,將所有案例利用故障樹歸納生成規則 , 然后采用基于規則引擎的推理方法 ,將待診斷故障現象 、 數據與規則庫進行匹配 ,來推理得出診斷結論。

第五步:診斷結果輸出 。此階段負責根據之前的方法 (匹配到最相似案例 ,或者利用規則推理模型）生成故障診 斷結果 ,然后將相關結果信息如故障診斷結果、可能故障 原因及解決辦法進行輸出。

第六步:更新案例庫 。根據系統診斷出的新的故障信 息 ,對案例庫進行更新和維護。

第七步:診斷結果反饋 。將最終的故障診斷結果信息反饋給系統用戶。

3   基于FTA的規則生成方法

FTA(Fau1t Tree Ana1ysis）是由美國貝爾實驗室首次應 用并發展起來的一種由上往下的演繹式失效分析法 [6] 。變 壓器故障按部件劃分建立故障主樹 ,包括繞組故障、鐵芯 故障、套管故障、有載分接開關故障、冷卻系統故障、非電 量保護故障等 ,如圖3所示。

4   案例分析

某110 kV變壓器自2010年投入運行以來 , 多次受到中 壓和低壓側的外部短路沖擊 ,且因短路引起的沖擊十分嚴 重 。根據現場檢測器采集的數據進行相關分析 ,結果如表 1、表2、表3所示。

如表1、表2、表3所示 ,變壓器油中出現了乙炔氣體并 超標(表1）, 經過預防性試驗發現 ,變壓器中繞組電容量 (表2）和低電壓阻抗(表3）出現較大變化。將上述信息輸入 到變壓器故障診斷模塊后 ,故障診斷模塊推斷出該變壓器

5   結語

本文在研究變壓器常見缺陷或故障模式、專家診斷經

驗及國內外故障診斷算法的基礎上 ,提出并設計了基于機 理/數據混合驅動的串聯式變壓器設備故障快速診斷模型 和系統 。  由案例驗證可知 ,本模型可以很好地輔助變壓器 故障的診斷 ,為設備檢修決策提供指導。
