引 言

蘇里格氣田地處毛烏素沙漠，地質條件差，開發難度大， 是典型的低滲、低壓、低豐度巖性氣藏。有效管理好上萬口氣井的難度較大，有人集氣站需 9 人駐站值班，單井人工定期巡檢，工作量大，成本高，效率低。

隨著工控領域技術的飛速發展以及物聯網概念的推廣， 工業設備自動化不斷提高，為了減少現場人員的工作，提高系統可靠性，對集氣站管理的自動化水平提出了更高要求。

本文研究可減少現場人員操作，降低成本與安全風險， 提高工作效率，達到減員增效的目的。

1 單井傳輸現狀

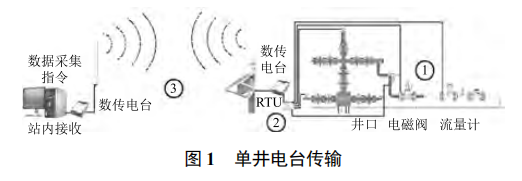

蘇里格項目部蘇 5、桃 7、蘇 59 區塊共管理 1 000 多口單井，單井至場站多為數傳電臺遠傳，由于電臺數據監控及圖像傳輸共用一條傳輸通道，拍照系統進行拍照時需要停止井口數據采集，單井數據每日累計中斷約半小時，嚴重影響生產數據的實時傳輸，監控中心在此期間無法查看井口生產數據，存在井口數據異常而又無法及時發現的安全隱患。由于采用輪巡的采集方式，因此數據采集及閥門狀態反應嚴重滯后。單井電臺傳輸如圖 1 所示。

目前，單井通信方式包括無線電臺通信和無線WiMAX、網橋通信兩種。

1.1 無線電臺通信方式

電臺井 ：將井口的油壓、套壓、流量計、截斷閥的 485信號接入 485 隔離器，隔離器 485 信號接入電臺 485 信號。

1.2 無線 WiMAX、網橋通信方式

WiMAX（網橋）：將井口的油壓、套壓、流量計、截斷閥 485 信號接入 485 隔離器，485 隔離器連接串口服務器， 串口服務器用網線與交換機相連，繼而進入 WiMAX（網橋）。

2 傳輸方式對比

數傳電臺 ：通信易中斷，數據傳輸實時性差。

常規網橋 ：當前市場無線網橋主要以點對點通信為主， 通過大功率多跳技術形成組網，導致功耗大，產品根據傳輸距離劃分為不同的型號，維護復雜。

VPN 技 術 ：采 用 運 營 商 無 線 信 號 覆 蓋（ 頻 率 在1 200 ～ 1 800 MHz之間），在公網上建立企業專用網絡，前期投入少，但受到覆蓋范圍、故障責任劃分、帶寬資源、維護時效性及運行費用根據業務開展遞增等因素影響，適合城市或應用簡單的場所。

光纜通信 ：適合新建井場，隨著管線施工進行鋪設，帶寬高，運行穩定，但使用過程中容易受到環境變化或人為造成的中斷，隨著運行年限的增加，后期維護工作量較大。

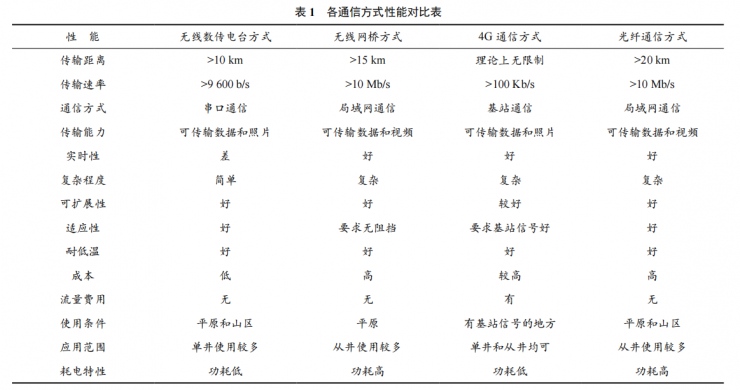

各通信方式詳細參數對比見表 1 所列。

3 Mesh 網絡

3.1 網絡架構

Mesh 網絡 [1] 的建設將所有單井組網結構在整個油氣田區域進行整體規劃，就近形成路由關系，使用最佳路徑或路由進行集群。將同一根干管方向的單井群形成一個 Mesh 網通信集群，通過最優的 LOS[2] 路徑與中心站無線橋接，中心站經過油氣田內部專網匯集到作業區或廠級指揮中心。

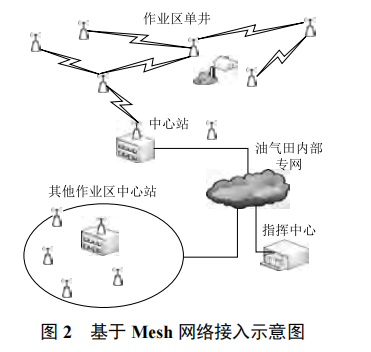

基于 Mesh 無線組網結構 [3]，網絡數據全部使用 TCP/IP 協議傳輸，將原有基于本地總線的設備（如 RS 485/232 串口的 RTU，PLC 等）都通過 IP 虛擬串口實現匯聚。監控視頻直接采用網絡攝像機?；?Mesh 網絡接入如圖 2 所示。

3.2 技術特點

3.2.1 免費頻段

根據環境設備工作在 2.4 G 或 5.8 G 免申請無線執照的頻段 [4]，并通過技術手段，解決了傳統無線網絡中信號干擾、數據延遲、組網能力差及運行穩定性不高等各類具體問題 [5]。

3.2.2 距離與速率

采用室外高帶寬電信級無線 Mesh 用戶接入終端設備， 空中速率 [6] 為 150 Mb/s，每個設備滿足 20 km 以上的通信距離，并保證 56 Mb/s 以上的速率。

3.2.3 技術先進

采用專用的 iMAX 4G-LTE 技術 [7]，依托 TDMA 協議、TTD 雙工、OFDM 高密度調制等先進通信技術，滿足長距離、點對多點中繼通信，且設備類型簡單，只有井場與基站兩種產品，維護簡便。

3.2.4 低功耗 [8]

發射功率小于 500 mW，功耗小于 5W，滿足 -40 ～80 ℃的環境應用，并通過覆膜工藝杜絕了野外風沙與雨雪的侵蝕。

3.2.5 快速部署

優化網絡布線，減少成本 ；模塊化施工，所有安裝件與線纜采用標準化方式，現場施工僅需按照接頭連接即可 [9]。

3.2.6 業務靈活

通過自建的企業 VPN 網絡，除了滿足井場實時高清視頻和生產數據的通信外，還可根據需求實現管線井場巡護、應急通信和間歇開關井、自動泡排等新工藝技術應用。

3.2.7 集中維護

任意節點實現井場、站控數據與系統的實時更新及遠程集中維護，減少井上現場作業，降低管理成本。

3.2.8 語音對講

語音采用脈沖數字低功耗功放系統[10]，實現作業區監控中心對井場的實時語音喊話。

3.2.9 綜合管理平臺

實現應急通信、視頻會議、智能巡護等多業務接入與綜合調度指揮。

3.3 傳輸測評

3.3.1 生產數據、視頻傳輸

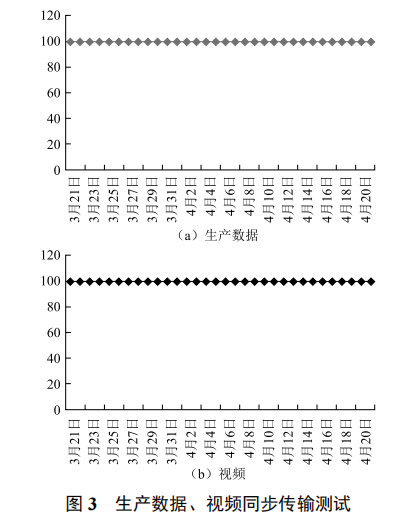

生產數據、視頻同步傳輸測試如圖 3 所示。

存在問題 ：查看 12 路以上畫面時出現畫面卡頓現象， 作業區無法存儲視頻。

原因分析 ：Mesh網絡帶寬實測達到 65Mb/s，每口單井視頻占用 2Mb/s，視頻錄制文件大小為 216Mb/天，當同時監控 12路視頻并在后端存儲視頻時，帶寬占用達到 100%， 影響視頻的傳輸穩定性。

測試結論 ：網絡同步傳輸生產數據、視頻可行有效，視頻采用 9 畫面實時監控。

3.3.2 遠程喊話測試

遠程喊話功能測試如圖 4 所示。

存在問題 ：在無風雨雪天時，連續 30 min 以上遠程喊話，井口蓄電池會存在饋電情況。

原因分析 ：音柱待機時功耗小于 0.1 W，但在通話條件下每分鐘功耗達到 7 ～ 8 W，井口蓄電池容量為 120 A · h，無法保證大功耗設備長時間運行。

測試結論 ：遠程連續喊話最大時長 30 min，喊話功能可行有效。

3.3.3 井口闖入報警功能測試

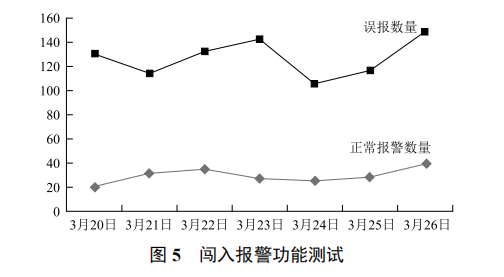

闖入報警功能測試如圖 5 所示。

存在問題 ：井口采用高敏度偵測設置，闖入告警誤報率高達 90%，在報警信息事件記錄中，誤報信息占用大量數據界面，監控人員無法輕易查看重要的報警事件。

原因分析 ：井口闖入告警功能通過后臺軟件，利用規定時間內井口畫面對比的方式實現，井口圖像發生變化（如樹木搖晃、異物飛入、攝像機抖動等）都會產生報警，需改進、完善井口安防設備。

測試結論 ：井口 Mesh 網絡通信正常，闖入報警功能需優化完善。

4 結 語

 （1）Mesh 網橋與電臺的材料費用持平，性價比較高 ；

 （2）通過前期大量的試驗可知，Mesh 網絡穩定性得到了充分驗證 ；

（3）Mesh 網絡采用多線程、數據并發、實時通新的方式，可支持大規模批量開關井作業，不影響數據、視頻的正常采集 ；

（4）Mesh 網絡可支持多業務拓展。
