PSoC Creator4.1能讓小白變高手？——新手體驗CY8CKIT042
- [導讀]
- 各家IDE都有自己的特色，如何讓自己的產品更加簡單易用是共同的目標，常見的有CubeMX和CCS等，都積累了還算不錯的口碑。據說CYPRESS的PSoC Creator也能圖形化編程，本文作者從未上手過PSoC的產品，這次就以小白的身份來通過Creator來對CY8CKIT042開發套件進行一次初體驗。

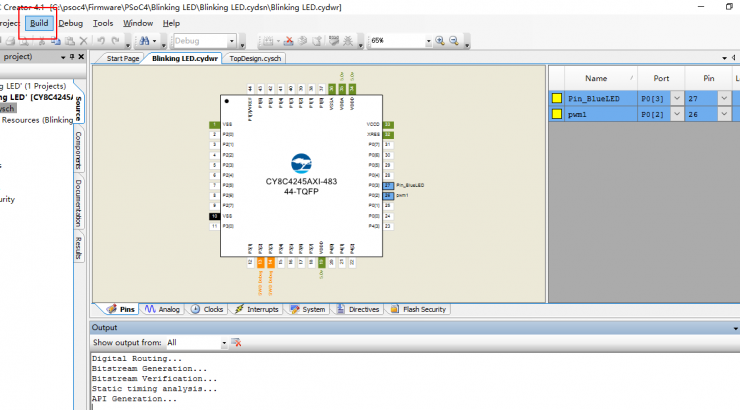

然后我們build一下我們的工程，

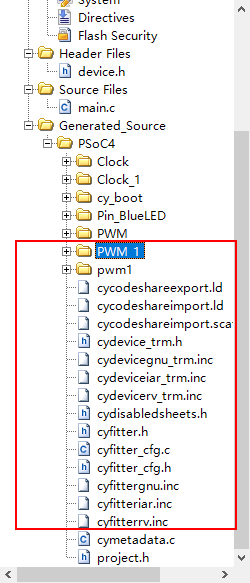

我們發現，左邊的源碼文件，多了一些東西，就是我們配置的PWM1
Clock1文件，PWM1文件 這些就是我們的 時鐘 io 與 PWM組件
打開clock1.h我們看到生成的東西，生成了這些庫函數，我們直接調用即可。

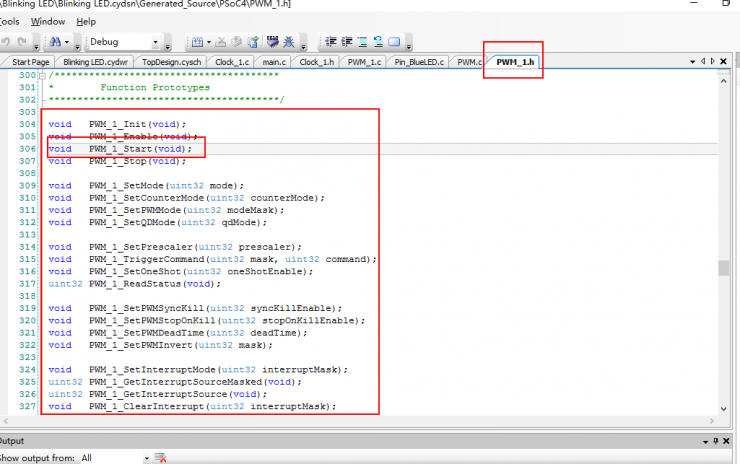

同理打開 PWM1.h 我們可以看到開發環境生成的東西。非常的多，我們直接調用的庫函數即可。
回到主函數。

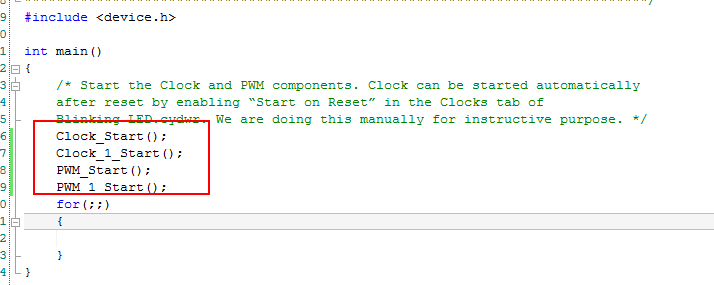

仿照例程試試調用我們自己的組件生成的函數

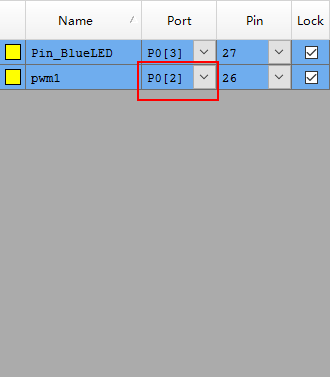

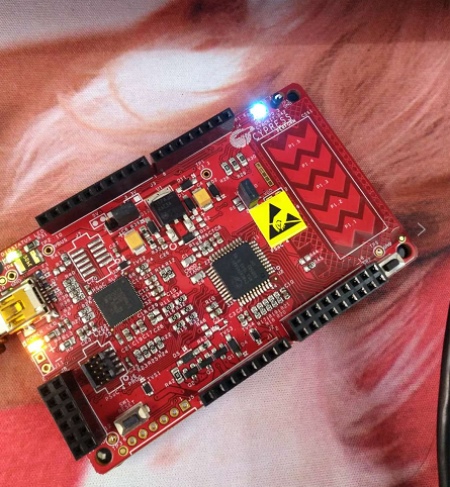

然后下載到開發板，，我們看到藍燈P02與綠燈(P03)都亮。

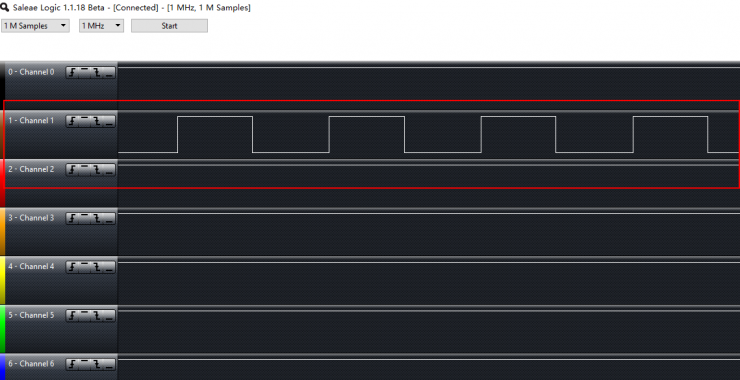

不夠直觀嗎，嗯，沒事，我們用邏輯分析儀看看實際的波形與頻率。
明顯看出我們的占空比是50%，我們修改下占空比看看。

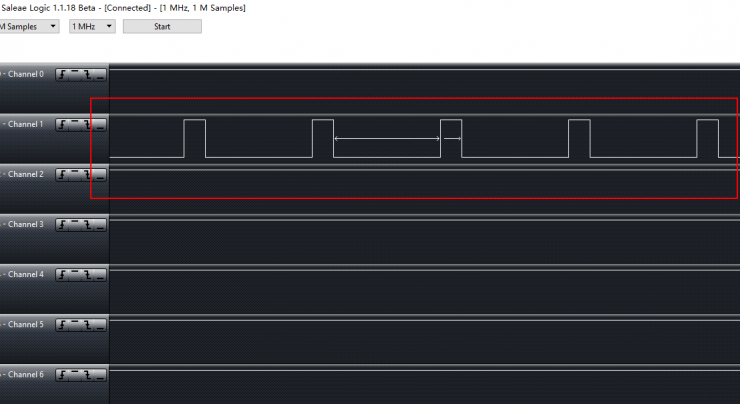

我們看看實際的波形會不會跟我們的開發環境的波形一模一樣：(/期待)
看，還是很明顯的一樣的。
那么，問題來了，我們?cè)趺创_定一個PWM的頻率呢?
之前設置的只是時鐘頻率，而不是PWM的頻率。我們要產生一個10k、20k，50k的PWM頻率怎么辦?
計算方法是什么，下面跟著小編一起看看吧，深入點學習PWM的頻率與占空比設置，這是應用場景很多的地方。
首先我們要知道時鐘是怎么計算的，以12M的頻率計數

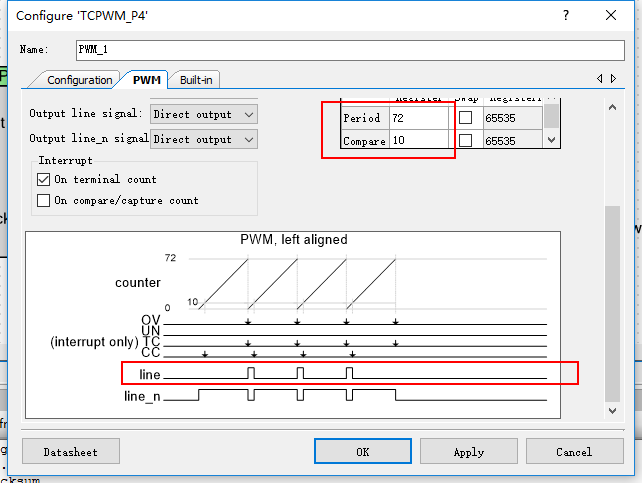

那么，PWM的頻率就是 f = (時鐘頻率) / (時鐘分頻系數 * 重置的數)
即 f = (12M) / (Pre * Period)

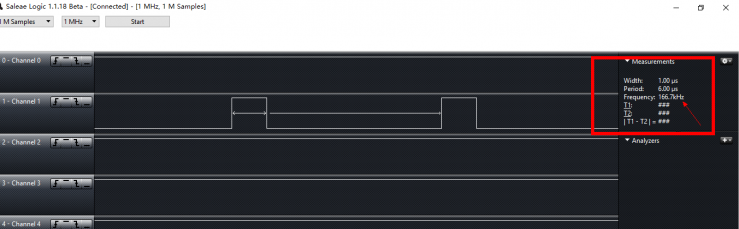

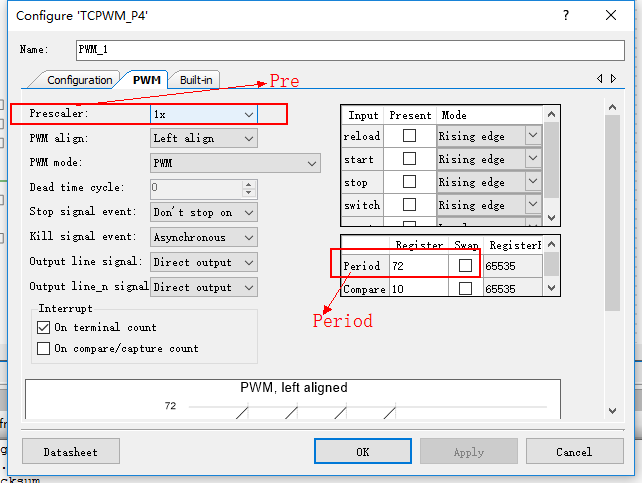

如上圖，頻率就是 12M /(1*72) = 166666.6666666667 = 166.666KHz
咳咳咳，我買的便宜貨的邏輯分析儀還是比較準確的。

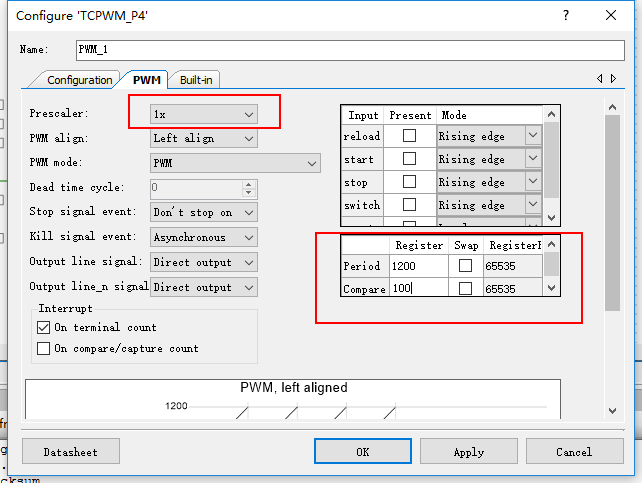

那么產生10kHz的PWM也是輕而易舉啦，通過計算即可：

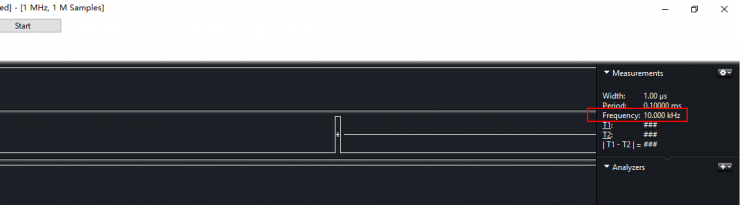

這樣就可以產生10kHz啦，是不是很方便。

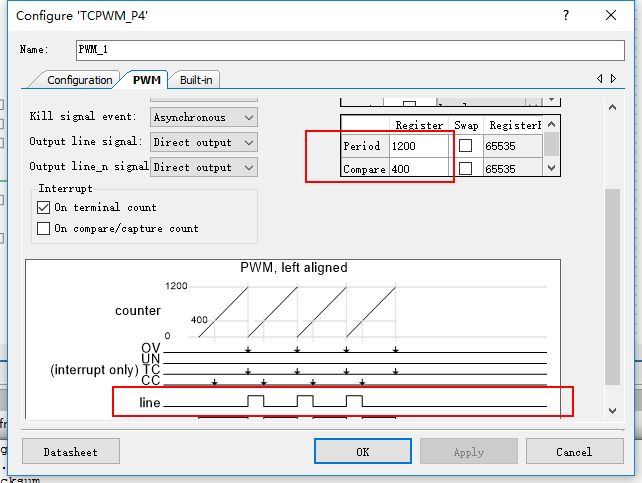

占空比有點小，改大點：
-
