PSoC Creator4.1能讓小白變高手？——新手體驗CY8CKIT042
- [導讀]
- 各家IDE都有自己的特色，如何讓自己的產品更加簡單易用是共同的目標，常見的有CubeMX和CCS等，都積累了還算不錯的口碑。據說CYPRESS的PSoC Creator也能圖形化編程，本文作者從未上手過PSoC的產品，這次就以小白的身份來通過Creator來對CY8CKIT042開發套件進行一次初體驗。
雙十一之前，在貿澤買了一塊沒聽過的板子，因?yàn)楫?dāng)時想試試M0內核的，就買了一塊賽普拉斯的板子——CY8CKIT042。
芯片型號：CY8C4245AXI
44Pin 的芯片，M0內核。就玩玩吧，畢竟學會庫函數開發，上手新的開發板還是很快速的。
下面跟著小編來看看PSoC4都有什么功能吧:

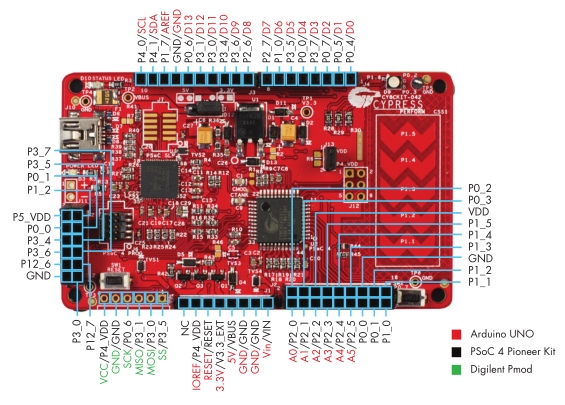

PSoC4與Arduino 擴展板相兼容。Arduino可以直接插在PSoC4上面。
PSoC4還提供了一個額外的插座，用于支持 Digilent® Pmod™ 的外設模塊。
另外，還集成了 CapSense滑條、RGB LED、按鍵開關、集成 USB 編程器、編程 / 調試插座及 USB-UART/I2C 橋接器等功能。
PSoC 4 Pioneer 套件擁有一個板上 PSoC 5LP 芯片，因此可以通過 USB 通信，使用串行線調試(SWD)來編程和調試 PSoC 4。另外， PSoC 5LP 還可以作為 USB-I2C 橋接器和 USB-UART 橋接器運行。更是將 PSoC 5LP 引腳連接至插座(J8)上，方便用戶使用板上 PSoC 5LP開發自定義應用
PSoC 4 Pioneer套件具有一個RGB LED、一個狀態LED和一個電源LED。RGB LED連接到PSoC 4，狀態 LED 連接到 PSoC 5LP。
PSoC 4 Pioneer套件基于PSoC 4200系列器件為許多嵌入式應用程序提供可編程的平臺。PSoC 4是一個可擴展和可重配置的平臺架構，是一個包含 ARM® Cortex™-M0 CPU 的混合信號可編程嵌入式系統控制器。它把可編程，可重新配置的模擬和數字模塊與靈活自動布線資源相結合。
不過小編覺得套件還是很不錯的，至少做工非常精致，是我看到比較少的這種做工，下面我們拆箱欣賞一下吧：

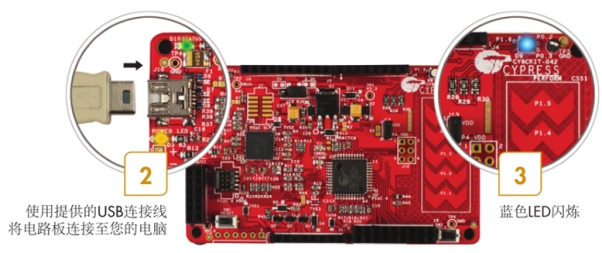

整體圖

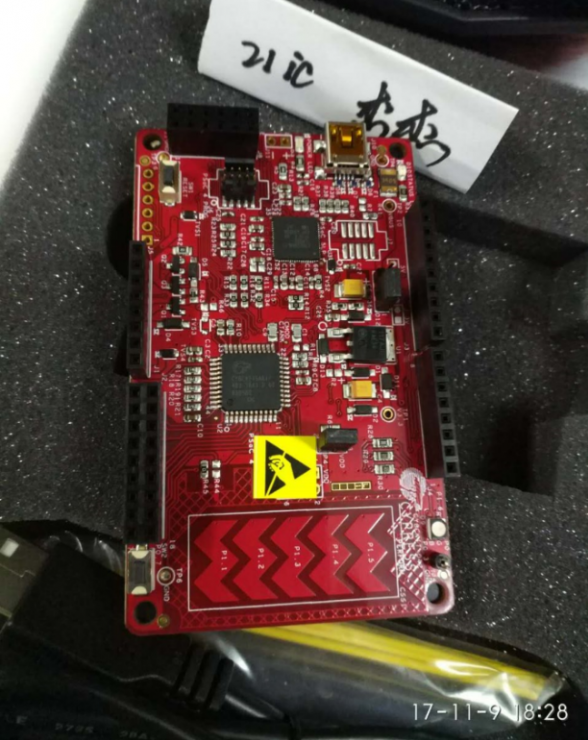

正面

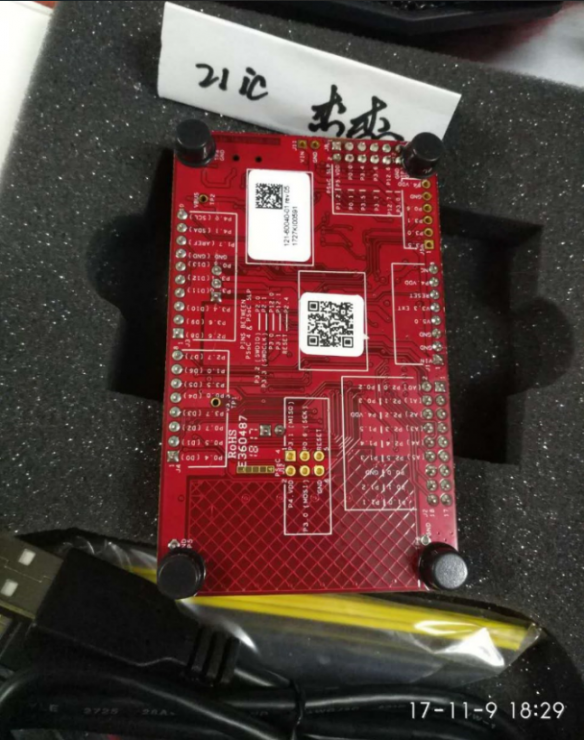

反面，很簡潔的板子，而且后面標注了io口的編號，方便我們開發，不用看原理圖就接上外設就能能開發了。
看到了吧，PSoC5作為調試器芯片，PSoC4作為主芯片，兩邊的排座就是anduino的接口。
看了那么多美照，是時候介紹下CY8CKIT042的資源了：
我們先來看看賽普拉斯主芯片的特點：
主芯片的特點：(M0內核)
1: 含有單周期硬件乘法器的 48 MHz ARM Cortex-M0 CPU
2: 具有讀加速器的 32 kB 閃存
3: 容量達 4 kB 的 SRAM
4: 兩個運算放大器包括可重新配置的高驅動外部 / 高帶寬內部驅動器、支持比較器模式和 ADC 輸入緩沖功能
5: 12 位 1 Msps 的 SAR ADC 包括差分、單端模式和具有硬件求平均功能的通道序列發生器
6: 兩個電流 DAC (IDAC)，用于通用目的或電容式感應應用場合
7: 在深度睡眠模式下可運行的兩個低功耗比較器
8: 四個通用數字模塊，每個模塊包含 8 個宏單元和數據路徑 (又稱通用數字模塊 UDB)
9:提供了外設組件庫、用戶定義的狀態機和 Verilog 輸入
10: 支持 GPIO 引腳喚醒的 20 nA 停止模式
11: 休眠和深度睡眠模式允許實現喚醒時間與功耗之間的權衡
12: 賽普拉斯的電容式 Sigma-Delta (CSD)提供了一流的 SNR (>5:1)和耐水性
13: 通過賽普拉斯提供的軟件組件可以更容易地實現電容式感應設計
14: 自動調試 (SmartSense™)
15： 所有引腳上都支持 LCD 驅動 (Com 或 Seg 驅動)
16： 在深度睡眠模式下可運行，每個引腳擁有 4 位顯示數據 RAM
17： 兩個運行獨立且可重新配置的串行通信模塊(SCB)包含可重新配置 I2C、SPI 或 UART 功能
18： 四個 16 位定時器 / 計數器脈沖寬度調制器 (TCPWM)模塊
19： 中心對齊、邊緣和偽隨機等模式
20: “Kill” 終端可連接比較器觸發 (針對電機驅動器)和其他可靠性高的數字邏輯應用
21: 44 引腳 TQFP、 40 引腳 QFN 和 28 引腳 SSOP 的封裝。
22： GPIO 引腳可用做 Capsense、 LCD、模擬或數字功能
23: 可編程驅動模式、強度和轉換速率
24: 集成開發環境提供了原理圖設計的輸入和編譯 (包括模擬和數字的自動布線)
-
