PSoC Creator4.1能讓小白變高手？——新手體驗CY8CKIT042

PSoC Creator4.1 CY8CKIT042 4200 CYPRESS

2022-12-15
贊
0評論

作者：杰杰
來源：21ic

[導讀]
各家IDE都有自己的特色，如何讓自己的產品更加簡單易用是共同的目標，常見的有CubeMX和CCS等，都積累了還算不錯的口碑。據說CYPRESS的PSoC Creator也能圖形化編程，本文作者從未上手過PSoC的產品，這次就以小白的身份來通過Creator來對CY8CKIT042開發套件進行一次初體驗。

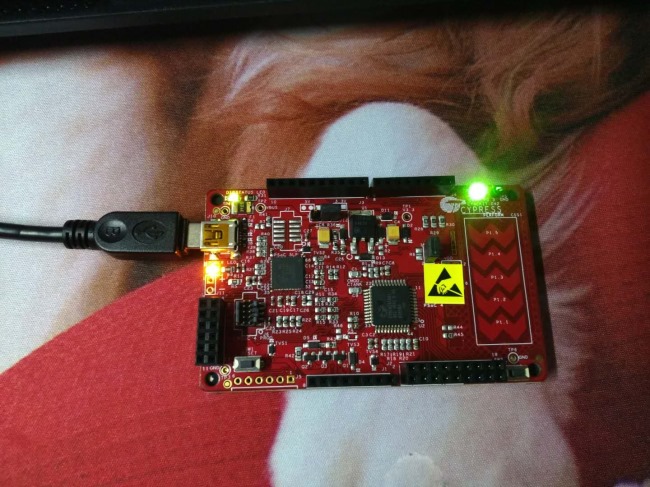

現在是綠色的。說明我的修改沒問題。

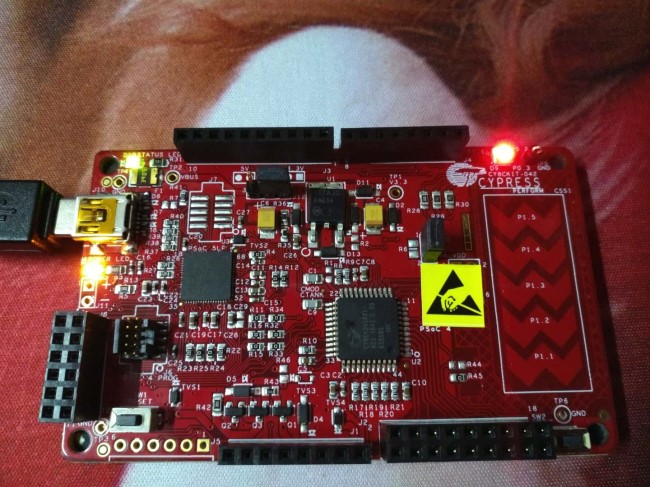

再改為P16，看到了紅色：

后面要做什么更深入的學習，還需要買一塊開發板，并且慢慢學習，小編這只是大概了解下賽普拉斯的板子而已。

經過學習一段時間，總算摸索了PSoC4，哈哈哈，下面跟著小編看看PSoC Creator4.1的開發環境的方便之處吧：

下面我們來用這個有趣的開發環境來改建我們的自己的工程

打開例程第一個例程：

然后我們改建我們的例程哈哈哈

來到工作空間窗口，打開文件TopDesign.cysch, 也就是項目的原理圖文件。

雙擊打開：

我們可以看到右邊的組件庫：

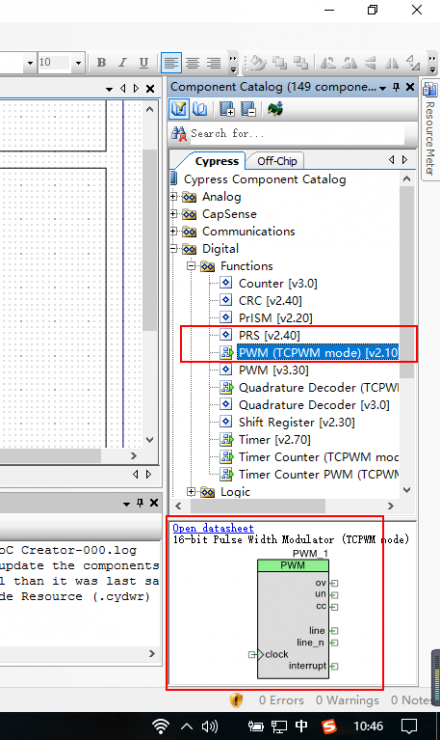

從組件庫中，拖拽一個PWM 的組件到設計頁面上。

我們發現這個組件跟LED的那個組件一模一樣，對吧，把他放到原理圖哪里，就能設計啦。當然啦，我們需要產生多少的占空比，還是需要設置的，不可能他自己就產生啦，雙擊組件，進入配置，我們?cè)O(shè)置他的各種配置，我們來試一下。

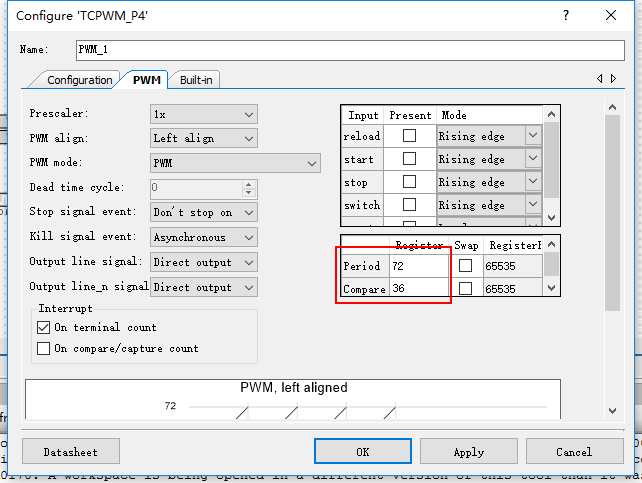

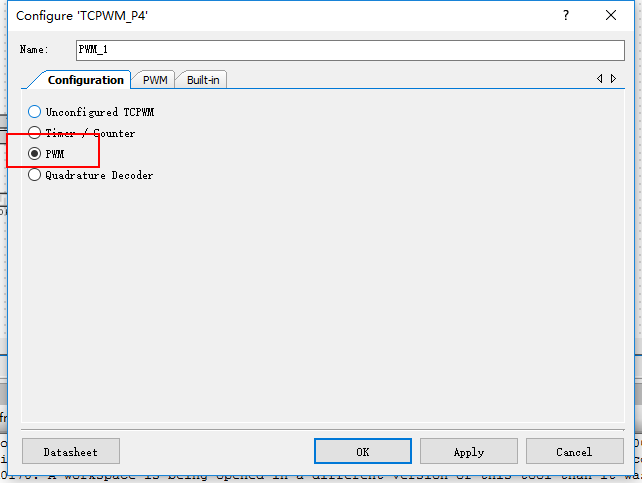

雙擊原理圖上放置的PWM 組件，在彈出的屬性頁面進行配置，在Configuare標簽下，選擇PWM 模式;設置period值為72， compare 值為36。這將產生一個50%占空比的PWM。點擊Apply 或者OK 以保存設置。

我們可以看得到，波形是怎么樣的。PWM其實就是從0開始計數，計數到我們的compare時候?qū)a(chǎn)生一個信號，計到我們的period時候重置，是低電平有效還是高電平有效看設置，從圖上我們看得出來來，PWM發生器是從第二個計數開始輸出PWM波。賽普拉斯的PSOC creator開發環境還是很不錯的，很直觀的圖形編程。

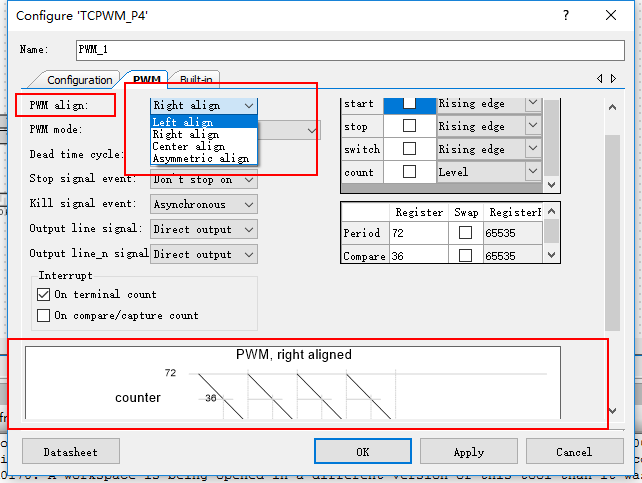

還能選擇計數的方式

PWM的工作方式配置完，我們肯定得輸入脈沖啊，給個系統時鐘信號吧，還有輸出引腳配置�。�

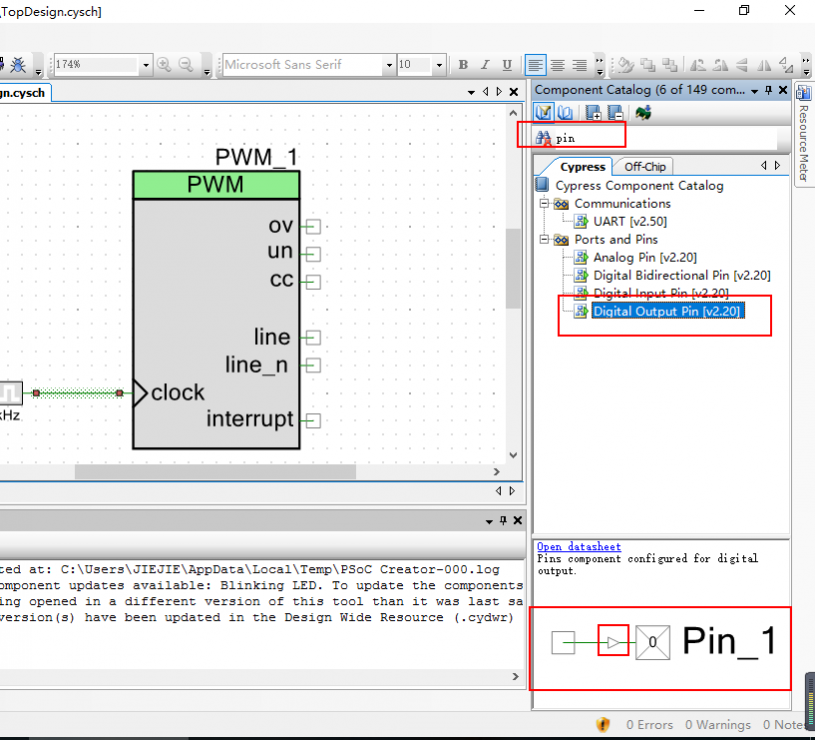

現在給PWM 提供時鐘和輸出管腳。從組件庫中選擇時鐘(Clock ) 組件和管腳輸出(Digital OutputPin)。

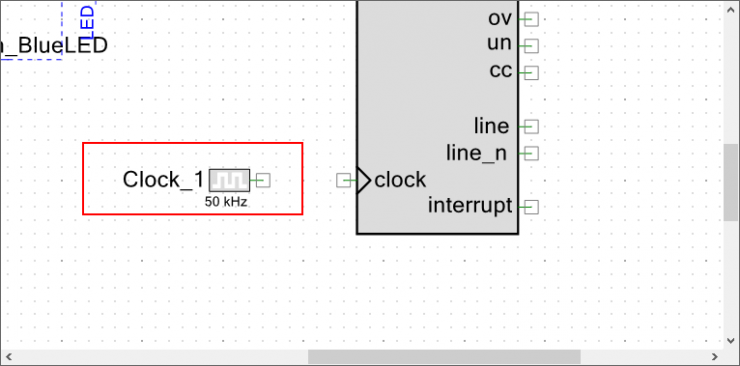

找不到的可以直接搜索，時鐘的單詞總會吧，不然白學了單片機了。時鐘默認是12MHz，好像很大的樣子，我們把它改小點，跟上面配置PWM組件一樣，雙擊進入時鐘的配置。修改我們需要的參數即可。我們改一個差不多的時鐘頻率，設置50kHz看看，輸出怎么樣的。
