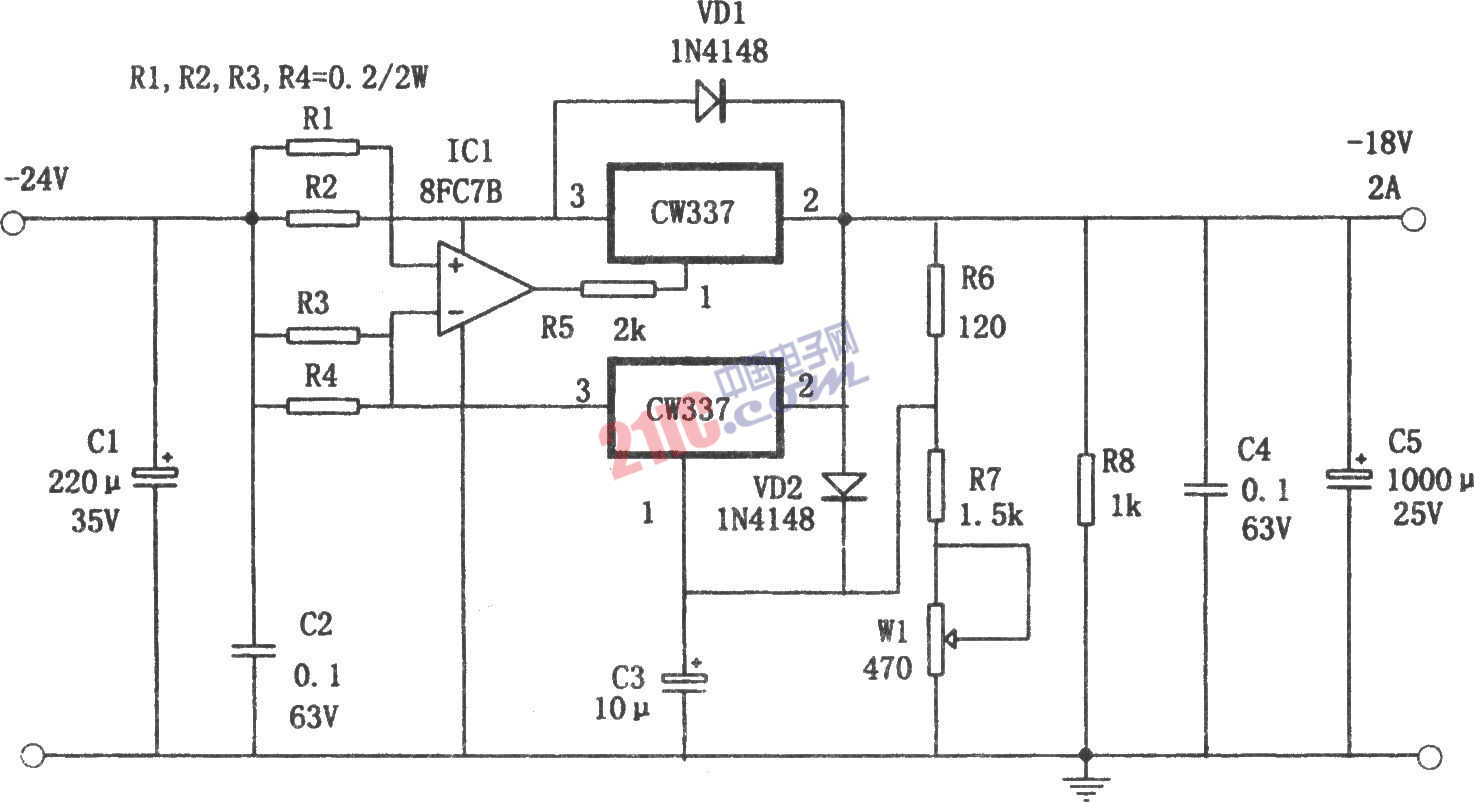

如圖所示為并聯擴流的-18V、2A電源電路。它采用兩只可調三端穩壓器并聯的方法擴展電流。CW337的額定輸出電流為1A，并聯后輸出電流成倍增加(達到2A)。此種方法比外接大功率三極管擴流法穩壓精度高，功耗小。本電路采用運算放大器8FC713和R1、R2、R3、R4取樣電阻等元件來自動平衡兩只CW337的輸出電流。本電源的輸出電壓為一18V+0.5，電壓紋波不小于15mV。
