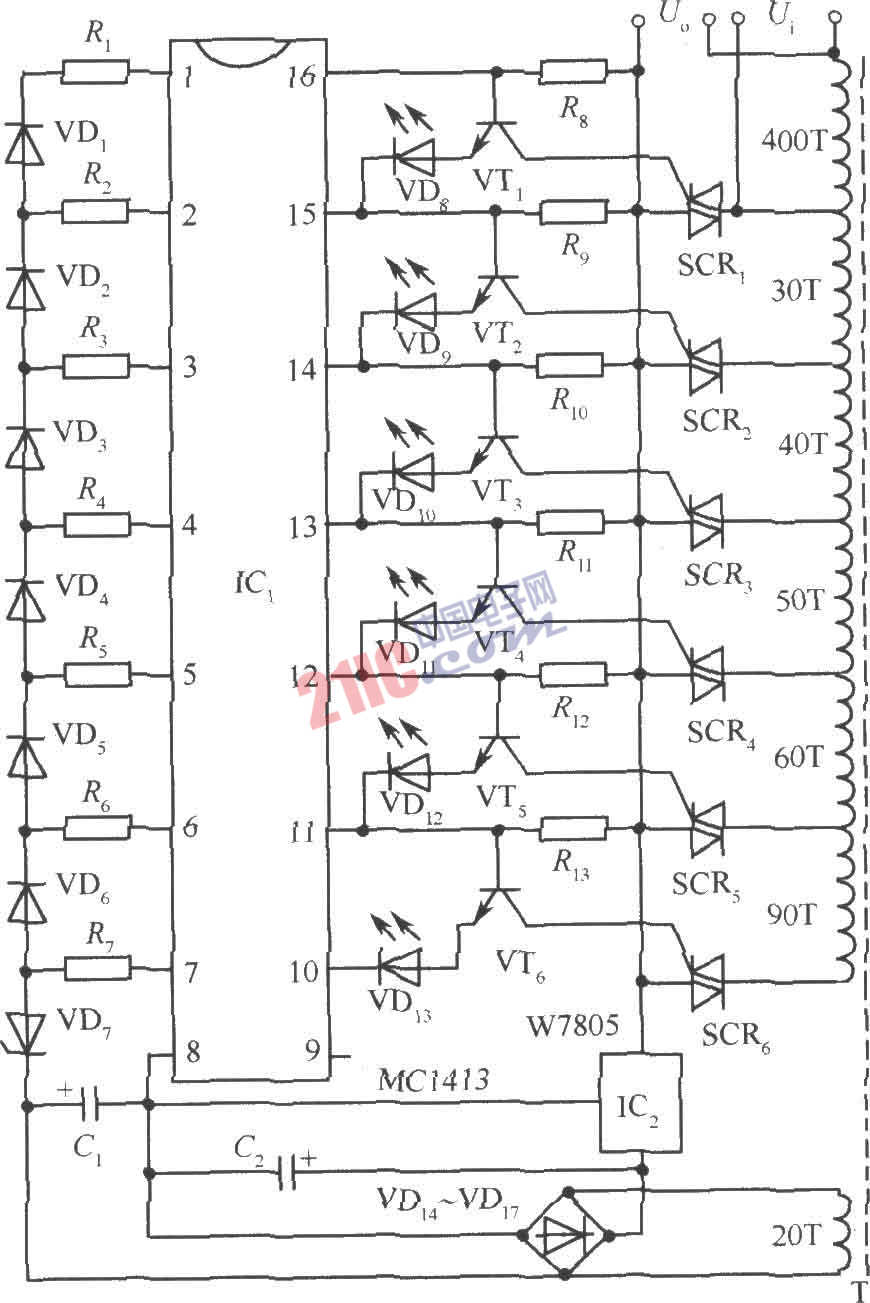

本穩壓電源,當輸入電壓Ui在120-240V之間時,輸出電壓Uo在220-240V之間。當輸入電壓大于240V或小于120V時,將無輸出電壓,因此兼有超壓、欠壓保護功能。該電源電路如圖所示。其中,集成電路MC1413內有7個達林頓管,參數互相接近:1~7腳為達林頓管的基極;8腳接地;9腳可用來接高電位放電;10~16腳為達林頓管的集電極,如圖所示。
三極管VTl~VT6:2SCl815;二極管VD1~VD6:1N4148;穩壓二極管VD7:2.1V、0.5W;發光二極管VD8~VD13:BT102或選用其他型號的紅色發光二極管;整流二極管VD14~VD17:1N4002;可控硅VS1~VS6:MAC97A6;集成塊IC1:MC1413;IC2:M7805;電阻Rl~R13:2kΩ;電容C1:100μF25V;C2:470μF25V;變壓器選用鐵氧體磁心,如MXO-2K,E20型;漆包線線徑Φ1mm;穩壓器功率可達150VA;濾波電容C1不可選得太大,否則將使得穩壓靈敏度降低;而Cl選得太小,輸出電壓Uo會強烈擺動,達不到穩壓目的。本電路板應與外界電氣絕緣,以免產生干擾而影響輸出電壓的穩定度。
