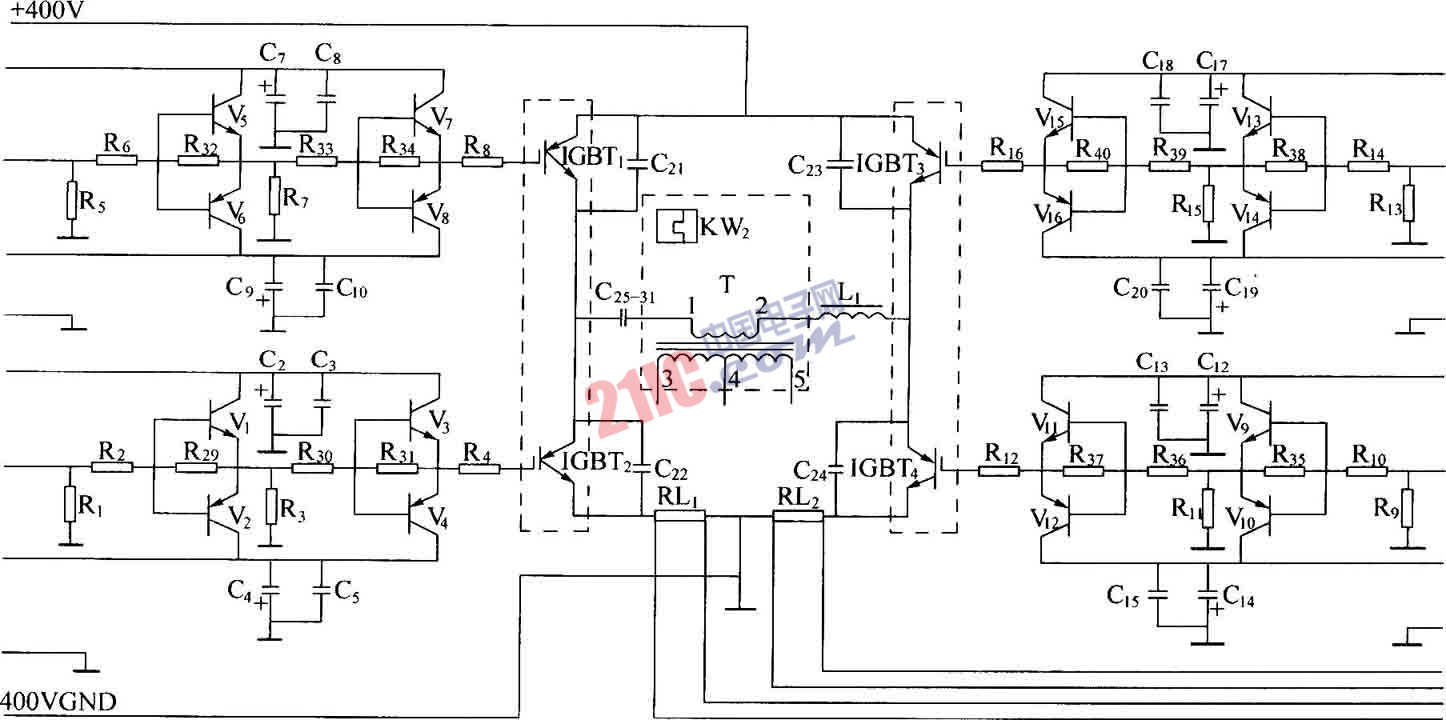

高頻變換器采用全橋型結構,4個臂上的IGBT分別由4個相互隔離的驅動器驅動,它們的工作電源為300V,在驅動脈沖作用下,兩個對角上的高頻開關管輪流同時導通,或同時截止,從而在主變壓器的初、次級獲得高頻脈沖電壓,以實現DC/AC的高頻變換。 在1#、4#驅動脈沖同時為正電位時,IGBT1、IGBT4同時導通,此時的IGBT2、IGBT3的驅動脈沖同為負電位,可靠截止,主變壓器T的初級將有電流流過,電流方向?yàn)閺膌端流向2端,初級感應電壓設為正脈沖,其幅度約為300V。 在2#、3#驅動脈沖同時為正電位時,IGBT2、IGBT3同時導通,此時的IGBT1、IGBT4的驅動脈沖同時為負電位,可靠截止,主變壓器T的初級將有反向電流流過,即從2端流向1端,初級感應電壓為負脈沖其幅度約為300V。這樣,隨著驅動脈沖的變化就在主變壓器T的初級(相應的也在T的次級)產生正負交變的脈沖電壓,流過正負交變的高頻脈沖電流,如圖下所示。
