高阻配電電路
[導讀]如圖為高阻配電電路圖。它與低阻配電的顯著區別是在各分路負載中串接一定阻值的限流電阻R1，一般取值為電池內阻的5倍～l0倍。這時如果某一分路發生短路，則系統電壓跌落及反沖尖峰電壓都較小，這是因為R1限制了短路電

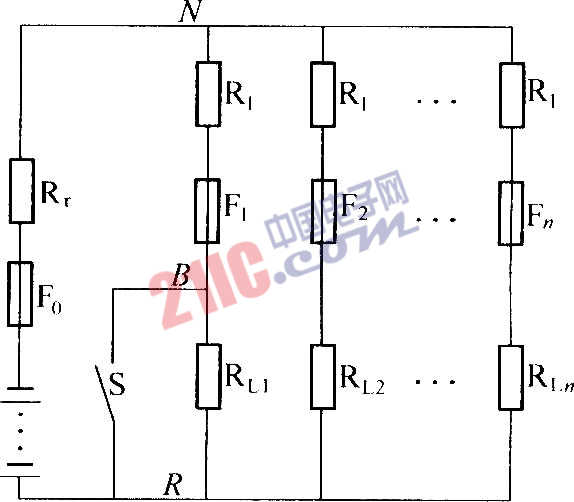

如圖為高阻配電電路圖。它與低阻配電的顯著區別是在各分路負載中串接一定阻值的限流電阻R1，一般取值為電池內阻的5倍～l0倍。這時如果某一分路發生短路，則系統電壓跌落及反沖尖峰電壓都較小，這是因為R1限制了短路電流，同時L×di／dt也較小的緣故。如圖所示是N、R之間電壓變化示意圖。選配合適的R1和Rr，可以使N、R之間電壓變化在電源系統允許的誤差范圍內，使系統的各負載之間相互獨立，互不影響。采用多分路起到了提高通信系統可靠性的目的。在實際應用中，可以演變出多級高阻配電的應用。
