這里介紹的門鎖報警器具有時間識別功能，主人開門是正常開門，一般30s內可完成開門動作，因此它不會報警，陌生人試著開門或小偷撬門不是正常開門，通常費時較長，一旦時間超過30s，它就會發出報警聲，具有較大的實用價值。

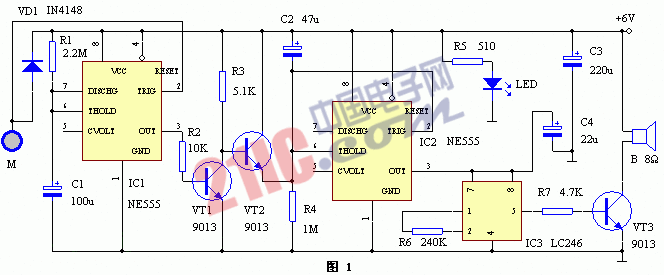

電路如圖1，主要由555時基集成電路與報警集成電路組成。

時基電路IC1與R1、C1組成暫態時間T＝4min左右的單穩態觸發器，平時IC1處于穩態，其③腳輸出低電平，VT1截止，VT2導通，電容C2被VT2短接不能充電，時基電路IC2的閾值端⑥腳為高電平，③腳輸出低電平，報警聲集成電路IC3無供電不工作，揚聲器B無聲。

M是觸摸電極片，與金屬門鎖相連。當有人開鎖時?頌甯杏Φ腦硬ǖ母喊脛薌又?C1的觸發端②腳，使IC1進入暫態，③腳輸出高電平，此時三極管VT1導通，VT2截止，電源可通過R4對C2充電，隨著充電時間的延長，IC2的②腳電位不斷下降，約經30s，IC2翻轉，其③腳輸出高電平，使IC3得電工作報警。如果開門時間在30s以內，則IC2的③腳為低電平，電路不會報警。報警聲響持續時間由IC1的暫態時間T1決定，T1＝1.1R1×C1＝4min，4min后，IC1的③腳輸出低電平，VT1截止，VT2導通，IC3失電，報警聲停止。如果再次觸碰門鎖超過30s，電路又能重新報警。

電源可用電池組(四節干電池串聯)供電，但切不可用電容降壓的電源電路供電，以免觸電!
