555構成的水滿告知器
[導讀]如圖所示為水滿告知電路。該電路的核心是由555和R3、R4、C1組成的多諧振蕩器。該振蕩器的振蕩頻率為f=1.44/(R3+2R4)C1，圖示參數對應的頻率約為1kHz。 當水滿時，A、B間呈短路狀態，使BG1截止，觸發振蕩電路起振，其

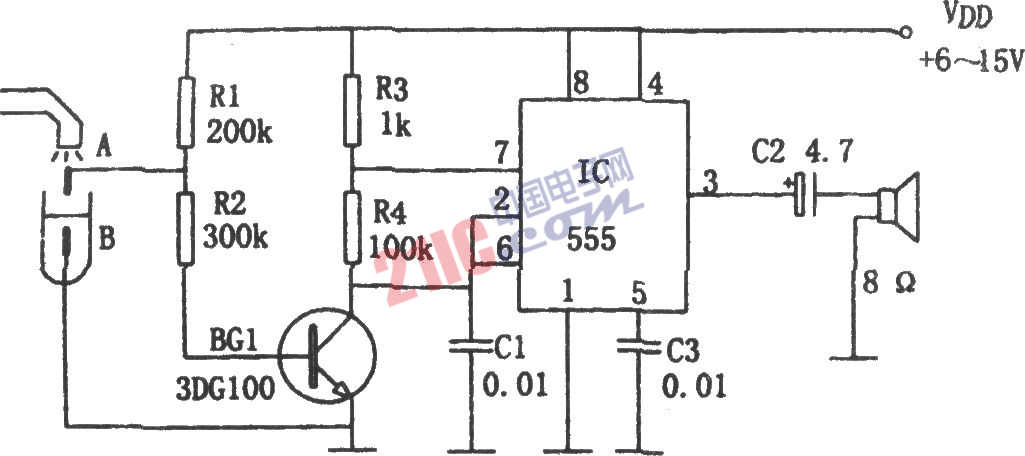

如圖所示為水滿告知電路。該電路的核心是由555和R3、R4、C1組成的多諧振蕩器。該振蕩器的振蕩頻率為f=1.44/(R3+2R4)C1，圖示參數對應的頻率約為1kHz。
當水滿時，A、B間呈短路狀態，使BG1截止，觸發振蕩電路起振，其③腳輸出的振蕩信號驅動揚聲器Y發出音響，以告知主人水滿。
