引言

無線體域網(Wireless Body Area Network，WBAN)又稱 體域傳感網(Body Area Sensor Networks，BASN)，它是以人 體為中心的通信網絡，是由分布于人體表面和人體內部的傳感 器和組網設備以及與人體有關的網絡元素構成。WBAN隨 著醫療健康領域的飛速發展以及市場的巨大需求，越來越受 到學術界和產業界的青睞。

WBAN的業務種類異構，普通業務、緊急業務和按需 業務共存，因此其對數據傳輸技術有著特殊的要求。當 前WBAN主要采用的傳輸技術標準有藍牙、ZigBee、超寬帶 (UWB)、紅外和NFC等。而ZigBee技術相比于其他技術具 有低復雜度、低功耗、低成本等優點，因此更加適合應用于 WBAN的數據傳輸。本文將ZigBee協議應用于WBAN， 結合經典的AODV協議，構建了 WBAN人體模型；進而利 用網絡主流仿真軟件NS2，仿真測試了衡量WBAN的可靠性 指標一丟包率和時效性指標一時延，探究了 ZigBee協議對 WBAN中數據傳輸?shù)倪m用性。

1 ZigBee短距離無線通信技術的特點

ZigBee因?qū)Ｖ诘统杀?、低速率等要求，它有如下特點:

廉價，ZigBee協議棧簡單，軟件實現簡練，需要的 各項成本小，隨著產品產業化的發展，ZigBee通信模塊的 價格可降至兩美元左右；

省電,ZigBee收發信息需要的功率很低,工作周期短,附有休眠模式，所以避免了更換電池和頻繁充電；

網絡容量大，每個ZigBee網絡最多可支持255個設備;

安全,ZigBee有鑒權的能力，保證了用戶的私人信息， 加強了保密性。此外，ZigBee還有可靠、較大的網絡容量等 特點，使ZigBee有較好的應用前景和研究價值；

表1給出ZigBee與其他短距離無線通信技術的對比。 ZigBee與Bluetooth相比協議棧更簡單，需要的軟硬件資源相 對少很多，且可以支持更多的傳感器節點，所以ZigBee的成 本低，更方便使用；ZigBee和Wi-Fi技術相比較來說，Wi-Fi 的應用相對成本高，功耗大，資源要求多；ZigBee和UWB 比較來說，后者有較高的通信速率和較大的數據容量，但缺 乏統一性的應用標準；ZigBee和NFC對比來看，ZigBee的 通信距離遠大于后者，且功耗更低。因此從理論上講，ZigBee 協議適合WBAN體征監測信息的數據傳輸。

表1. ZigBee與其他短距離無線通信技術的對比

2 AODV路由協議

本文依據所建WBAN中數據傳輸?shù)囊?，選擇應用 AODV(Ad hoc on-demand distance vector routing)路由 協議。 AODV是一種反應式路由協議，也稱為按需路由協議(On- demand Routing Protocol)，僅當有數據傳輸，需要包的傳輸 路徑時，才開始進行路由查找。根據國內外學者探究的結果可 知，若考慮數據源的數目、模型中節點的可移動性、以及網絡 負載問題時，按需方式的路由算法相比于其他的算法有著很大 的優勢網。

AODV具體工作機制：當網絡中的一個節點準備向網絡中 的其他節點發送數據信息時，節點先檢查本身有沒有所要到達 目標節點的路由，如果自身沒有儲存所要到達目標節點的路由， 就開始以多播的形式發出RREQ（路由請求）報文。在所發的 RREQ報文中詳細記錄了源節點和目標節點的網絡層地址，當 鄰近節點收到源節點發出的RREQ后，首先進行判斷目標節點 是否為自己。如果是，則向發起的節點發送RREP（路由回應）； 若不是，則在自己的路由表中查找其中是否有到達目標節點 的路由，如果有，仍然向源節點單播RREP，同樣若沒有，則 會繼續轉發接收到的RREQ進行進一步查找。概括來說，在 AODV路由情況下，網絡中的每一個節點只有在需要進行通信 時才會發送路由分組，這樣大大減少了路由查找的開銷凹。

因此，AODV作為一種經典的路由協議，對于無線體域 網涉及的各個體征信息檢測傳感節點之間的數據傳輸來說可以 勝任。

3人體仿真模型的建立

在人身體上的一些關鍵部位，部署具有特定用途的傳感 節點，用來實時采集人體的生理信息，在WBAN中，這樣的 節點稱為體征信息檢測傳感器節點它們把采集來的身體的生 理信息轉發給匯聚節點，對于人體來說，匯聚節點可由手機充 當。匯聚節點再把接收到的信息通過衛星或局域網絡最終傳 送到專門的部門，以此來實現對人體健康狀況的實時監測，同 時，也可以在自己的手機上儲存身體各項生理指標的正常范圍 區間，當源節點送來的某項生理值不在正常范圍區間內時，便 會報警提醒所要檢測的主體。上述過程可以通過編寫專門的 程序來實現，比如當主體的血糖偏低時，手機會自動啟動鬧鈴 功能，假設此時鈴聲設置為A，而當血壓偏高時，鬧鈴將啟 動鈴聲B，再進一步，也可以把出現的每種不正常生理狀況的 應對策略以及注意事項，儲存在主體的手機里，在鬧鈴提示 某種狀況的同時，及時提供一些可行性建議。

本論文根據在人體范圍內構建WBAN的特征：短距離、 低復雜度、低功耗、低速率、低成本，選擇了 ZigBee協議和 AODV路由協議來進行無線數據傳輸。

首先，構建一個網絡拓撲結構，考慮模型的現實應用性, 仿真以人身高180 cm，并根據所測主要指標的位置以及相對 應的比例，設定了十個傳感器節點和一個匯聚節點（由手機來 擔任）的坐標，在仿真中以CBR （Constant Bit Rate）包業務 發生器來充當人體傳感節點待發送的生理信息，而不涉及具體 的信息采集過程以及每個傳感節點采集信息的內部數據差別。 因此，在程序中設定匯聚節點只接收其他節點轉發來的信息， 而自己不采集信息。具體模型如圖1所示。

本模型中所設節點對應的生理參數均為對人體的健康狀 況非常重要的指標，例如：n10心臟起搏傳感器：可以實時采 集心臟的跳動情況，并把采集到的信息轉化為相應的代碼，心 臟的工作情況對于人體來說至關重要，有其對于有心臟病的群 體來說重要性更加突顯；n3 EEG傳感器：能感受大腦皮質電 位波形并轉換成可用輸出信號，實時檢測大腦皮層的活動情況； n2, n9血壓傳感器：實時采集人的血壓情況，把采集來的血 壓轉化為二進制碼，檢測血壓值的變化，最終防止血壓高或 者血壓低帶來人體的危害；n7作為匯聚節點（Sink Node）在此 相當于移動通信領域中的基站，保證傳感器網絡與外部網絡進 行數據通信。

在人體及人體周圍2 mX2 m范圍內構建由11個節點組成 的無線體域網，接著我們創建了 10個UDP代理并把它們附加 到10個傳感器節點上，然后為UDP代理附加1個CBR業務 發生器，該發生器可以在業務代理節點上產生數據包，在n7 匯聚節點上，10個傳感器節點采用CSMA/CA機制向n7發送 CBR包，根據檢測的業務信息不同設定包的大小不同，表2 所列是體征信息檢測傳感節點發送CBR包的大小，其發送速 率均為250 Kb/s,仿真運行時間為100 s。

4仿真分析

為了探究ZigBee協議對無線體域網絡的適用性，利用網 絡仿真軟件NS2對構建模型進行了仿真，并對主要衡量可靠 性指標的丟包率，以及時效性指標時延進行了測量。在仿真 結束后，編寫丟包率和時延的.awk提取文件，從仿真過后產 生的.tr文件中，提取出丟包率和時延信息。.tr文件的數據 格式如圖2所示。

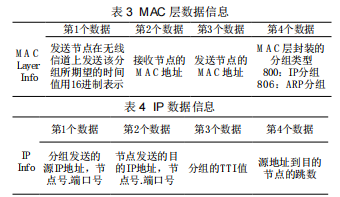

圖2中，數據格式中每一部分的具體內容為：Event分為 3種情況s、r、D，分別對應s發送，r接收，D丟包；Time為事件發生時間 ；Node 為處理該事件的節點 ID ；Layer 分為3 種情況：RTR 路由器 Trace，AGT 代理 Trace，Mac 層代理；Flags 為分隔符 ；Pkt id 為分組 ID ；Pkt type 為分組類型 ；Pktsize 為分組大小 ；------ 為分隔符 ；MAC Layer Info 的數據如表 3 所列 ；IP Info 的數據則如表 4 所列。

我們從模擬仿真的.tr文件里隨機抽取的一條記錄如圖3 所示。

對上述記錄格式進行解釋如下:在6.828 477 300 s時，一 個ID為7的節點MAC層接收了一個CBR分組，這個分組的 UID為42959,長度為32 B,源地址為1 ： 0,目標地址為7: 1, 分組生存周期為30,源地址到目的節點的跳數為2。

進一步編寫 "CBR-drop.awk” 和 “CBR-delay.awk” 文件, 分別用于從跟蹤文件.tr中統計整個網絡的CBR包的丟包率和 CBR包端到端傳輸?shù)臅r延信息。

圖4為整個網絡的丟包率統計。在仿真運行的100 s內， 10個傳感節點共向Sink節點發送24 573個CBR數據包, sink節點共接收24 183個CBR數據包，丟包率為0.015 871。

圖5為發包速率為250 Kb/s時的CBR包端到端傳輸時 延統計曲線。從仿真時延圖中可以看出，仿真剛開始時，由于 WBAN的收發包機制剛剛建立起來，網絡整體性能不穩定， 導致時延不穩定，上下浮動較大，等到網絡整體相對穩定下來 后，端到端包的傳輸時延趨于一個相對穩定值0.2 ms。

5結語

本文中，WBAN仿真系統采用了 ZigBee無線通信協議 和AODV路由協議，在發包速率上限250 Kb/s時，丟包率在2% 以下，時延不超過0.3 ms,這樣的丟包率和時延值對WBAN 系統中進行簡單的體征信息數據傳輸來說，是合理的，即它 適用于無線體域網的短距離數據傳輸。該方法和結論對無線 體域網及類似無線通信網絡選擇短距離通信協議具有積極的 參考價值。

仿真中設定的10個傳感節點所發CBR包的優先級等同， 而實際中，根據業務QoS需求數據包的優先級應是不同的。 下一步將針對不同的CBR包設定不同的優先級，進一步探討 ZigBee技術在WBAN中的適用性。
