引言

無線傳感器網絡作為物聯網的核心技術之一，正逐步成為國際上備受關注的、涉及多學科高度交叉、知識高度集成的熱點前沿研究領域％無線傳感器網絡在概念上是由部署在工作區域內的、大量的、靜止或移動的廉價低功耗傳感器節點組成，這些節點通過無線通信的方式構成一個自組織和多跳的無線網絡，以協作地感知、采集、傳輸和處理網絡覆蓋區域內的被感知對象的信息，并最終將這些信息以多跳方式傳送到匯聚節點實現信息共享。無線傳感器網絡具有眾多類型的傳感器，可探測范圍從溫濕度等環境數據可以擴展至電磁輻射等精密檢測，具有極大的適應性和擴展性，因此,無線傳感器網絡有著極其廣闊的應用場景。

1傳感器網絡的系統構成

傳統無線傳感器網絡的一種典型應用就是使用網絡自組織形式實現物理信息的感知，并通過傳感器網絡中的協作節點實現異構網絡之間的數據通信。由于傳感器網絡和IP網絡之間的傳輸協議不一致，不能夠?qū)崿F(xiàn)直接將數據傳送至遠程服務管理中心，這就必須借助協議轉換設備(網關)來實現傳感器網絡IP網絡的互聯。典型的無線傳感器網絡系統構成如圖1所示。

同時，我們應該考慮到傳感器網絡部署的簡單性和隨機性等特點，通過有線方式實現IP網絡通信具有很多的限制性,有線部署受到用于數據傳輸?shù)碾p絞線長度限制以及不適應于室外部署等諸多限制，因此，在網關上實現網絡的3G連接尤為必要。

圖1典型傳感器網絡應用示意圖

2無線傳感器網絡網關開發環境和體系結構

2.1傳感器網關開發環境

2.1.1ARM處理器

ARM是AdvancedRISCMachines的縮寫，既是一"個公司的名稱，也是一類處理器的統稱。本設計方案中使用TQ-2440開發平臺，核心板系統處理器為ARM9架構，主頻為400MHz；板上包含64MSDRAM、256MNandFlash、2MNorFlash，同時系統外接三個通用異步收發器(UART)，此接口可以查看開發板系統信息以及進行系統調試，同時也可以實現外接串行數據通信；4個USBhost接口，1個USBSlave接口，用于向開發板燒寫內核文件以及其他文件。

根據系統總體需求，設備硬件原理框架以及內部邏輯功能圖如圖2所示。

2.1.2Linux痢乍系統

Linux是一種自有和開放源碼的類Unix操作系統，現在已經成為使用最多的一種類Unix操作系統，并且使用人數還在迅猛增長。Linux存在許多不同的Linux發行版本，它們都是用Linux內核。通常，可以將一套基于Linux內核的操作系統稱為Linux操作系統田。

本文中所設計的網關系統使用的TQ-2440開發平臺內核版本為Linux2.6.32內核，根文件系統采用yaffs，由系統啟動后掛載。為了實現3G功能，主要需要實現驅動模塊、軟件移植等功能，3G無線網卡通過USBHost[6]接口連接，負責3G網絡連接。

2.2網關系統設計總體結構

系統總體設計主要包括兩個部分：3G無線網卡接口模塊和無線傳感器網絡數據應用層代理及交互通信模塊。3G無線接口模塊負責接收從底層模塊傳送來的網絡流數據，并且為上層模塊提供編程接口以實現數據的網絡發送；無線傳感器網絡數據應用層代理和交互通信模塊則是負責IP網絡與無線傳感器網絡之間的數據通信與代理轉發。結構如圖3所示。網關系統總體設計

圖3中，3G無線接口模塊的實現主要包括3G驅動模塊、配置管理和系統初始化模塊和應用層代理與交互通信模塊。

其中3G驅動模塊主要是對上層模塊提供編程接口，實現網絡絡數據校驗、傳感器網絡與IP網絡數據代理等工作。

33G無線連接

3.1PPP協議簡介

PPP(Point-to-PointProtocal)即點對點協議，是為在同等單元之間傳輸數據包這樣的簡單鏈路設計的鏈路層協議。這種鏈路提供全雙工操作，并按照順序傳遞數據包。設計目的主要是用來通過撥號或?qū)＞€方式建立點對點連接發送數據，使其成為各種主機、網橋和路由器之間簡單連接的一種共通的解決方案。

3.2內核對PPP協議的支持

要實現PPP協議的通信，需要在Linux內核中增加對PPP協議的支持。具體操作步驟如下：

將Linux-2.6.32.2.tar.gz內核文件復制到開發機上，并進行解壓縮。

切換到內核目錄，通過命令makemenuconfig進入內核編譯界面。

在其中將PPP支持選中即可。PPP相關驅動可以直接編譯進內核，也可以以模塊的形式進行編譯。

通過命令makezImage進行內核編譯。

將編譯好的zImage內核燒寫至開發板flash中即可。

PPP的交叉編譯與安裝

在PPP官網下載程序文件，通過arm-linux-gcc工具進行交差編譯，此時在ppp文件的子目錄/ppp/pppd、/ppp/pppdump、/ppp/pppstats和/ppp/chat下可以分另U得到pppd、pppdump、pppstats以及chat可執行程序，將它們復制到開發平臺的/bin目錄下。有的時候，則需要修改相應程序的執行權限。

3G無線網卡的撥號與聯網

在PPP交叉編譯完成以后，需要在開發板上的/etc/ppp/peers目錄下建立三個文件evdo、evdo-connect-chat和evdo-disconnect-chat。

(1)evdo文件內容為:

debug

nodetach

lock

/dev/ttyUSB0

115200

user"card”

password"card”

crescts

show-password

usepeerdns

noauth

noipdefault

novj

noccp

defaultroute

ipcp-accept-local

ipcp-accept-remote

connect‘/bin/chat-s-v-f/etc/ppp/peers/evdo-connect-chat'

disconnect‘/bin/chat-s-v-f/etc/ppp/peers/evdo-disconnect-chat'

其中關鍵參數為：

/dev/ttyUSB0:表示撥號釆用的串口標識符；

user和password:表示用戶名和密碼，在電信EC12603G網卡中，默認均為card；

usepeerdns:表示向?qū)Χ酥辽僬埱髢蓚€DNS服務器地址；noauth:表示不要求對端去驗證自己。

evdo-connect-chat文件的內容為:

TIMEOUT5

ABORT“NOCARRIER”

ABORT“ERROR”

ABORT“NODIALTONE”

ABORT“BUSY”

ABORT“NOANSWER”

‘'\rATZ

OK-AT-OKATD#777

CONNECT\d\c

AT即Attention,AT指令集是從終端設備(TE)或數據終端設備(DTE)向終端適配器(TA)或數據電路終端設備(DCE)發送的。通過TA、TE發送指令來控制移動臺的功能,與GSM網絡業務進行交互。用戶可以通過AT指令進行呼叫、短信、電話本、數據業務、傳真等方面的控制。

如evdo-connect-chat文件中的ATD命令即為撥號命令,這個命令用來設置通話、數據或傳真呼叫。

.evdo-disconnect-chat文件內容為:

ABORT“BUSY”

ABORT“ERROR”

ABORT“NODIALTONE”

SAY“\nSendingbreaktothemodem\n”

‘'“\K”

‘'“+++ATH”

SAY“\nGoodbye\n”

在以上三個配置文件完成以后就可以通過pppd撥號，通過命令“pppdcallevdo&”，即可以啟動撥號程序。

3.5應用層代理和交互通信模塊的總體結構

在典型的無線傳感器網絡應用中，無線傳感器網絡中的數據需要通過其協作節點將數據傳送至外部網絡中，由于無線傳感器網絡和外部網絡（如IP網絡）之間的異構性，因此數據不可能直接傳送至外部網絡，需要特定的應用層代理程序進行數據打包以及數據轉發等機制。

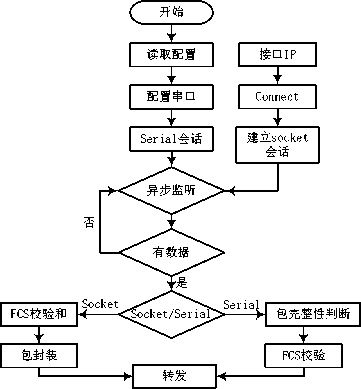

在本系統中，應用層代理和交互通信模塊主要負責傳感器網絡和IP網絡雙向信道的建立、服務監聽以及數據包的代理轉發。該模塊的總體設計結構如圖4所示。

圖4應用層代理與交互通信模塊結構框圖

系統啟動后，會進行系統初始化工作。首先自動讀取配置數據，決定數據轉發接口以及串口配置，包括Ethernet和3G轉發接口選擇、串口通信接口選擇等。然后進行雙向通信信道的建立，包括端口綁定、與server端建立socket通信信道以及與傳感器網絡中的寫作節點建立串行數據通信信道等。系統初始化完成以后，釆用端口復用機制實現數據異步監聽,當有數據到達時，系統判斷傳送數據類型，針對不同類型的數據實現包完整性判斷、fcs校驗以及打包及拆包過程，最后系統針對不同類型數據轉發至對應的通信會話中。

4結語

本文首先從無線傳感器網絡的總體設計出發，闡述了無線傳感器網絡的典型應用場景以及在嵌入式設備上實現3G接口及數據轉發的重要性，然后給出了一種基于嵌入式Linux操作系統的綜合網關設計方案，包括3G接口設計以及應用層數據轉發設計方案。該方案的實現極大地適應了無線傳感器網絡隨機布置的特點，同時3G接入也為無線傳感器網絡數據傳輸提供了更為簡單便捷的傳輸體驗。同時，實際測試也很好地證明，該方案可以很好地實現無線傳感器網絡與IP網絡的互 聯，并保持較好的穩定性。

5致謝

本文作者感謝863計劃項目(批準號：2011AA100706), 國家自然科學基金項目(批準號：61271257)和北京市自然科 學基金(批準號：4122034)對本文研究工作的支持。
