引言

家庭網絡的技術標準是家電、計算機、通信和多媒體等多個領域交叉的產物，不同領域往往對家庭網絡有不同的理解和考慮：家電廠家希望家庭網絡以電視和有線電纜為核心；計算機廠家則希望以計算機為核心；通信廠家希望以寬帶接入為核心。

目前，多個國際和國內組織都開展了對家庭網絡技術和標準的研究，影響比較大的有ITU-T、ETSI、UPnP論壇、閃聯（IGRS）、DLNA、e家佳等，其他參與家庭網絡研究的組織還有日本的UOPF、ECHONET、IEEE820.11x、IETF、HomePNA、PLC等。這些組織的研究內容有一定重疊，但側重點有所不同，下面將對國內占主流的主要家庭網絡研究組織DLNA、閃聯、e家佳及其研究重點進行分析和比較。

1DLNA

1.1概況

DLNA的全稱是DigitalLivingNetworkAlliance，意思是“數字生活網絡聯盟”DLNA成立于2003年6月24日，其前身是DHWG（DigitalHomeWorkingGroup，數字家庭工作組），由包括Sony,Intel,Microsoft在內的17家世界級IT巨頭創建，是一個由消費性電子、移動電話以及電腦廠商組成的非贏利性貿易合作組織。其旨在解決個人PC、消費電器、移動設備在內的無線網絡和有線網絡的互聯互通，使得數字媒體和內容服務的無限制的共享和增長成為可能。

DLNA已經吸引了280多個會員，這個數字還在不斷增加,是現有的家庭網絡標準化組織中成員最多的一個。包括富士通、惠普、英特爾、聯想、IBM、松下、微軟、NEC、諾基亞、飛利浦、三星、Sharp和索尼等在內的眾多業界領袖，華為、中興、聯想作為中國企業也成為了其成員。

1.2DLNA的標準化進展

DLNA旨在使用已成熟的技術標準，如IP、UPnP、Wi-Fi等，并與其他工業標準化組織聯絡，制定媒體格式、傳輸和協議互操作性的指南和規范，建立一個基于開放的工業標準的互操作性平臺，供企業用來開發數字家庭有關的產品,實現家庭信息設備的互連互通、信息共享和智能控制。DLNA目前已經發布了家庭網絡設備互操作性指南的1.0版和1.5版。

1.0版發布于2005年，主要側重于在網絡家電設備、家用電腦和移動設備之間實現互操作性，以支持涵蓋圖片、視頻和音頻等的媒體應用。從1.0版看來，DLNA目前的領域還比較狹窄，主要集中于設備互操作性的支持，在家庭控制、家庭管理、服務質量、安全、版權保護、網絡通信等很多家庭網絡的領域都沒有考慮。

1.0版的主要設備模型包括數字媒體服務器和數字媒體播放器。其中，數字媒體服務器(DigitalMediaServer，DMS)提供媒體文件的獲取、錄制、存儲以及作為源頭的設備。數字媒體播放器(DigitalMediaPlayer，DMP)則可查找、播放或輸出任何由DMS所提供的媒體文件的設備。

發布于2006年10月的1.5版本在原有基礎上增加至12種設備模型以及5種設備能力定義。主要包括：

移動式數字媒體服務器(MobileDigitalMediaServer，M-DMS):針對手機等體積較小、輕巧可移動式的電子設備所定義的服務器，多媒體格式支持與DMS稍有不同。

移動式數字媒體播放器(MobileDigitalMediaPlayer，M-DMP):同樣是針對移動設備的播放器，多媒體格式支持與一般DMP稍有不同。

數字媒體控制器(DigitalMediaController，DMC):作為遙控設備使用，可查找DMS上的多媒體文件，并指定可播放該多媒體文件的DMP進行播放或是控制多媒體文件上下傳到DMS的設備。

數字媒體打印機(DigitalMediaPrinter，DMPr):DMPr的打印機可以在DLNA網絡架構下提供打印功能。

2.0版本目前還在制定之中，尚未正式發布，此版本重點關注EPG、內容同步、RUI、WPS、媒體格式、預錄制、DRM等方面內容。

1.3標準體系架構

DLNA互操作性指南包括五個部分內容，涵蓋體系結構和協議、媒體格式、鏈路保護、DRM互操作系統和設備配置文件。它為供應商提供為建立家庭網絡的可互操作的網絡平臺和設備所需的信息。

指南的基礎架構為設備和軟件定義了可互操作的基礎設施組件。它涵蓋了物理介質、網絡傳輸、設備發現和控制、媒體的管理和控制、媒體格式、媒體傳輸協議、遠程用戶界面幾大部分。表1展示了指南中的關鍵功能部件和技術及層次關系。

2閃聯

閃聯是信息設備資源共享協同服務(IntelligentGroupingandResourceSharing，IGRS)的簡稱，閃聯產業聯盟(閃聯標準工作組/閃聯信息產業協會)致力于IGRS標準的制定、推廣和產業化。

2003年7月，閃聯標準工作組由聯想、TCL、康佳、海信、創維、長虹、長城、中和威八家大企業聯合發起成立，中文簡稱閃聯，英文簡稱IGRS。2005年5月，閃聯信息產業協會成立，成為閃聯聯盟中立的法人實體，目前聯盟共有會員單位約200家。

2.1閃聯標準化進展

閃聯標準是新一代網絡信息設備的交換技術和接口規范，在通信及內容安全機制的保證下，支持各種3C(computer，consumerelectronics&communicationdevices)設備智能互聯、資源共享和協同服務，實現“3C設備+網絡運營+內容/服務”的全新網絡架構，為未來的終端設備提供商、網絡運營商和網絡內容服務提供商創造出健康清晰的贏利模式，為用戶提供高質量的信息和娛樂服務。

閃聯標準自2003年7月開始由閃聯標準工作組負責制定。其標準1.0版本已于2005年6月被正式頒布為國家行業推薦性標準，成為我國3C協同領域的第一個國家標準。2007年2月，IGRS標準被建設部采納為建筑及居住區數字化技術國家標準。2010年2月，IGRS標準由ISO中央秘書處正式發布,成為全球3C協同領域的第一個國際標準。2012年2月，國際標準化組織/國際電工委員會(簡稱ISO/IEC)通過其官方網站向全球正式發布了閃聯《音視頻應用框架》、《基礎應用》、《服務類型》和《設備類型》等4項標準，加上之前發布的《基礎協議》、《文件交互應用框架》和《設備驗證》等3項國際標準，閃聯1.0版本的全部7項標準成為中國3C協同領域首個完整ISO國際標準體系，并通過ISO在其官方網站發布。

除此之外，閃聯正在實現基于IGRS1.0標準向跨越2.0標準的變革。其中，IGRS1.0實現了局域網內部設備之間的互聯互通、協同工作、資源共享；而IGRS2.0則將局域網中的設備互聯拓展到了廣域網(異構網)之中，致力于實現三網融合應用場景。

2.2閃聯的標準體系架構

閃聯標準為閃聯應用提供統一的網絡資源發現、使用和管理機制，它由閃聯基礎協議、閃聯智能應用框架和閃聯基礎應用三部分構成。

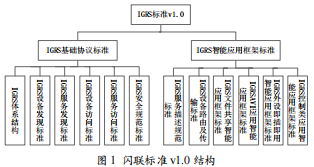

IGRS標準v1.0包括兩個基礎部分。其基礎協議標準和智能應用框架標準如圖1所示。

圖2所示是閃聯協議的協議棧結構，其中最上面一層是各個用戶開發的應用。應用通過協議棧提供的服務和客戶的描述規范的包裝可以發布在閃聯設備上，成為閃聯服務和客戶。應用框架是一組支持某種特定應用的服務和客戶的集合，特定的應用框架向特定的應用提供更為貼切和充分的開發支持。閃聯設備上的服務和應用通過下層五個閃聯標準協議與其他閃聯設備上的服務和應用進行交互，包括互相發現和使用。底層的設備路由協議為上層的交互消息提供了發送的目的。而消息的傳輸則基于現有的傳輸協議。

全新的IGRS2.0技術框架將圍繞互聯網、物聯網、廣電網和電信網實現多網融合，用戶將通過閃聯全網協同互聯平臺（IGRSDevCloud），實現多網間不同終端設備的連接，并獲得影音娛樂、能源管理、醫療健康、智能控制、安全監控、電子支付等跨平臺服務。其標準架構如圖3所示。

3e家佳

家庭網絡標準產業聯盟又名e家佳(ITopHome)，是以家庭網絡系統為中心，旨在以完善的產業鏈形式搭建起家庭網絡系統平臺。

e家佳聯盟成立于2004年7月26日，聯盟由海爾集團任秘書長單位，聯合清華同方、中國網通、上海廣電集團、長城集團、上海貝嶺等七家公司發起組建。聯盟的目標是以完善的產業鏈的形式共同搭建家庭網絡系統平臺，促進中國家庭網絡的產業化和市場推廣

e家佳聯盟國內外成員單位數百家，涵蓋了家電、通信、芯片、IT、建筑、集成、安防、音視頻、網絡運營等眾多領域。

e家佳的標準化進展

2005年，由e家佳聯盟參與制定的、由6個標準文本構成的《家庭網絡標準》獲得了信息產業部的批準，正式頒布為電子行業標準，成為中國數字家庭領域首個行業標準。這6項標準構成家庭網絡基本技術規范,分別為SJ/T11312—2005《家庭主網通信協議規范》、SJ/T11313—2005《家庭主網接口一致性測試規范》、SJ/T11314—200家庭控制子網通信協議規范》、SJ/T11315—2005《家庭控制子網通訊協議一致性測試規范》、SJ/T11316—2005《家庭網絡系統體系結構及參考模型》(家庭網絡標準體系框架和基礎結構是整個標準體系的基礎)、SJ/T11317—2005《家庭網絡設備描述文件規范》。

該系列標準定義了完備的家庭網絡體系結構，同時也對家庭內部的所有電器設備的通信協議、接口定義以及一致性測試規范進行了詳細描述，其涉及的電器設備也不僅僅局限于傳統意義上的家電設備，更包含了家庭內部所有的信息設備、娛樂設備以及三表三防產品等。

為了進一步完善家庭網絡標準體系，自2005年下半年以來，e家佳聯盟又陸續參與了包括家庭網關規范、家庭低速低功耗無線通信協議等在內的7個標準文本的編制，《家庭網絡標準》系列也由之前的6個標準文本擴充到13個，該標準體系也更加完善。

同時，e家佳還積極參與多個國際標準化組織的標準化工作，e家佳的多項標準，如《家庭多媒體網關通用要求》、《家庭信息設備互聯》、《網絡家電通用技術要求》等還獲得國家標準委員會批準，作為國際標準提案提交至國際電工委員會(IEC)。其中《家庭多媒體網關通用要求》，英文名稱“MULTIMEDIAGATEWAYINHOMENETWORKS一GUIDELINES"，于2010年4月23日正式成為IEC國際標準,標志著中國在IEC的家庭網絡領域有了自己主導的國際標準。

e家佳的標準體系架構

e家佳家庭網絡標準將家庭網絡分成家庭主網和家庭控制子網，其體系結構參考模型如圖4所示。其中，家庭主網用于傳輸高速信息(包括音視頻信息)，帶寬要求比較寬，通信模塊的成本相對較高；家庭控制子網用于傳輸?shù)退傩畔?控制信息)，帶寬要求比較窄，通信模塊的成本相對較低。家庭控制子網是一個用于各種家電、三表、三防等產品互連的低速控制網絡。

圖4  家庭網絡體系結構及參考模型

家庭主網協議目前主要考慮要與當前的網絡協議兼容,定義了有線和無線的物理傳輸介質，家庭主網協議的分層結構見表2所列。其物理層和數據鏈路層分別采用IEEE802.3和IEEE802.11協議，網絡層和傳輸層采用TCP/IP協議。如采用無線方式組網，可以實現與有線以太網無縫連接。隨著新技術的不斷涌現，今后在家庭主網的通信協議方面將制定具有自主知識產權的技術方案替代上述兩種通信協議。

家庭控制子網由家庭控制子網網關、移動控制終端和眾多含通信模塊的設備組成。其目的是實現各種家電設備、三表、三防、可視對講、燈光控制、家庭自動化等設備的互連、互通、集中控制等功能。

家庭控制子網通信協議中采用了具有自主知識產權的通信協議，家庭控制子網通信協議結構見表3所列。

家庭控制子網的通信媒介采用以無線為主，支持有線方式互連的方案。家庭控制子網的組網方式既支持對等網絡拓撲結構，也支持星形組網拓撲結構。無線通信的工作頻率范圍為787?797MHz頻段，在與廣播電視頻率發生沖突的地區，也可選用430?435MHz頻段，未來可擴展到2.4GHz的ISM頻段上。同時明確了協議的可擴展性，以支持包括電力線載波等其他物理傳輸介質。

4三種標準組織的比較

DLNA和e家佳的范圍僅限于在家庭內部，其目的是實現家電、計算機、通信設備的智能連接。

閃聯標準的范圍不僅限于家庭，而且包括企業中的應用以及社會上相關資源的協同應用。

DLNA從家庭娛樂出發，以PC為中心，以INTEL領導的歡躍(Viiv)聯盟為推廣平臺，聯合Microsoft、Google、盛大、新浪、搜狐、東方寬頻、聯想、方正等廠商提供從硬件到軟件以及應用等全面的解決方案。

閃聯從家庭娛樂出發，以PC為中心，以聯想領導的國內3C廠商為主要力量，旨在為消費者逐步提供實用化的3C融合體驗。

e家佳從家庭智能化出發，以TV為中心，與政府、房地產開發商廣泛結為聯盟，以智能化小區的建設為契機，逐步實現家居智能化。

5結語

盡管家電、IT與網絡運營商對于家庭網絡的理解和最初發展的思路不一樣，但隨著對家庭網絡概念研究的不斷深入,家庭網絡仍處在不斷發展的過程中。從發展趨勢來看，雖然三個標準化組織的研究領域也不完全重疊，但各標準組織的理念在相互借鑒，相互融合，其最終的發展目標是完全一致的,其標準化的研究領域?qū)霈F(xiàn)必然的重合，三大標準化組織應該打破行業分割，加強合作，實現優勢互補，各盡所長，促進家庭網絡統一標準化體系的建立。家庭網絡最終將不僅僅是一個為了完成家庭內部各種設備資源共享、協同工作的網絡,還應該能通過與外部網絡(電信網、廣電網、Internet,社區網)的連接，實現家庭內部設備與外部網絡信息交流的目的，通過豐富多樣的業務和應用使用戶享受到更為便利的新的生活體驗。
