一種雙 X86 處理器架構的網絡設備硬件設計
引 言
隨著物聯網技術的快速發展,物聯網系統對網絡硬件設備的性能提出了越來越高的要求,對硬件設備的數據處理能力和設備之間的通信傳輸交換能力的要求也在逐步提高。設備可采用雙處理器、雙操作系統,雙系統獨立運行、分工協同工作以完成不同功能任務的方式提升網絡設備的功能和性能。硬件上設計 2 套處理器系統電路,預留豐富的對外接口 ;軟件方面采用 VxWorks 操作系統,該系統實時性、可靠性、互聯性優異。雙處理器構架的網絡設備硬件設計具有一定的經濟性、適用性和擴展性,在物聯網領域具有一定的推廣應用價值。

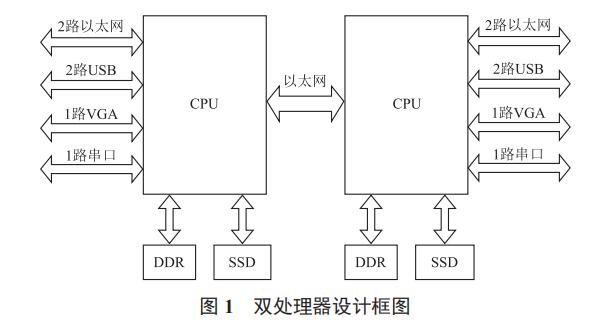

根據雙處理器、雙操作系統可分工協同完成數據處理、運算控制的使用需求,在一個電路模塊上設計實現兩套相對獨立的 CPU 處理電路,兩個 CPU 之間通過以太網通信,且處理電路對外有多種接口。設計如圖 1 所示。
1 芯片選型
1.1 X86 處理器選擇
處理器選用 Intel 低功耗凌動處理器 N2600。N2600 具有功耗低、雙核 4 線程、主頻 1.60 GHz、1 MB 緩存、2.5 GT/s總線速度、內部集成顯卡等優點 [1]。該處理器除了支持Windows XP 操作系統外,還支持 VxWorks 操作系統,配合橋片使用可滿足各種接口擴展需求。
1.2 橋片選擇
橋片選用英特爾 Intel CG82NM10 PCH,該橋片支持 PCI與 4 通道 PCIE,可配置為 1 個 4x 或 4 個 1x PCIE 總線,支 持 8 路 USB 端口 [2]。NM10 橋片配合 Intel N2600 處理器完成對外接口和總線的擴展,N2600 處理器配合 NM10 橋片使用,可滿足低功耗需求。
2 電路設計
2.1 電路組成

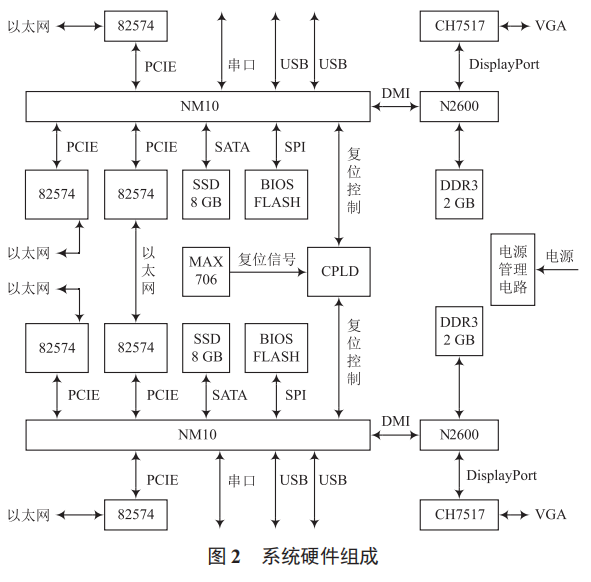

系統硬件如圖 2 所示。系統由三個功能區電路組成,分別為 2 個 CPU 系統電路和電源管理電路。2 個 CPU 系統電路完全相同,包含 CPU 最小系統和相應的外設接口。CPU最小系統包括 N2600 處理器、NM10 橋片、BIOS FLASH 芯片、DDR3 外置存儲器和 SSD 電子盤。該最小系統最多可提供4 條 PCIE 1x 總線,8 個 USB,2 個 SATA,2 個顯示口。本設計中每個最小系統只使用 2 條 PCIE 1x 總線,2 個 USB, 1 個 SATA,1 個顯示口。
2.2 網口設計
設計多路以太網口用于與數據輸入輸出、對外部系統進行控制。N2600 處理器無以太網接口,設計使用 NM10 的PCIE 接口通過以太網控制器實現網口擴展。以太網控制器采用 Intel 公司設計生產的 82574 千兆位以太網控制器,配合對應的變壓器、TVS 保護器件實現多路以太網口擴展目的。NM10可提供四組PCIE 1x總線,滿足三片82574的使用需求,每個 1x 的 PCIE 接口外接一片 82574。
82574 支持 802.3X 流控制規范、802.1QVLAN 規范與MAC 地址過濾 ;支持 MAC 自循環模式 ;兼容 1 Gb/s IEEE 802.3,802.3u,802.3ab 規范 ;支持 IEEE 802.3ab 自動協商機制規范 ;支持 10/100/1 000 Mb/s 全雙工 ;支持 10/100 Mb/s半雙工 [3]。
2.3 VGA 接口設計
設計 VGA 接口用于軟件開發調試。N2600 處理器內部集成有 GPU,GPU 的對外顯示接口采用數字顯示接口DisplayPort。采用 DisplayPort 接口的顯示器較為少見,選用CH7517 芯片將 DisplayPort 轉換成標準 VGA 模擬顯示器接口 [4],方便連接顯示器。
2.4 USB 接口設計
設計 USB 接口用于外接鍵盤。USB 接口數據線上連接 TVS 保護器,用于接口過流、過壓、靜電保護。USB 接口的 5 V 電源串接可恢復保險管,以確保 USB 口的安全使用。
2.5 串口設計
設計 RS 232 串口用于開發調試。RS 232 接口由 NM10上的 LPC 總線接口通過 IT8515E 芯片 [5]、電平轉換芯片MAX3232[6]、TVS 保護器實現。
2.6 CPLD 控制電路
CPLD 控制電路包括 CPLD 芯片、復位監控芯片等。CPLD 選用 Xilinx 公司設計生產的 XC3S700AN[7],看門狗由CPLD 內部邏輯完成。復位監控芯片選用 Maxim 公司設計生產的 MAX706[8]。CPLD 和 MAX706 配合完成上電控制、復位控制、電源監控、狀態指示等功能。系統上電后,CPLD首先啟動,MAX706 復位電路提供的復位信號通過 CPLD 復位兩個 CPU。復位結束后放開復位信號,CPU 啟動。設計使用復位按鍵可復位整個系統。CPU 工作時,定時通過 GPIO信號送清狗信號給 CPLD,當 CPU 死機后,無清狗信號且達到設定的時間后,CPLD 復位 CPU。
2.7 電源管理電路
電源管理電路實現電源保護、電源監控功能,還設計有防止反接、過壓保護、過流保護及短路保護等功能。設定過壓閾值點與過流保護點,在過壓、低壓或超過設定閾值時均會自動保護。
3 操作系統
軟件操作系統為 VxWorks。VxWorks 操作系統是 Intel旗下美國風河公司(Wind River)推出的一款高性能、可裁減的嵌入式實時操作系統,被廣泛應用在航空航天、通信、工業、醫療、消費電子、網絡通信等領域,VxWorks 操作系統在安全性、互聯性、可靠性、設備管理、用戶交互等方面性能優異 [9],可以滿足目前物聯網設備的使用要求。
VxWorks 支持在線調試,網絡加載 ;支持標準 C 庫API ;設計 BootLoader 分別提供基于網絡和本地 Image 文件的加載模式。系統 BIOS 采用 AMIBIOS,電路模塊啟動時,CPU 首先啟動標準的 AMIBIOS,在設置界面使用鍵盤操作設置啟動方式、CPU設置等。系統設置成SATA硬盤啟動方式,SATA 硬盤設置為 IDE 模式。在 BIOS 狀態下,內存、PCIE設備進行初始化,鍵盤等 USB 設備可以使用。
BIOS 啟動后,自動運行 Bootrom 加載 Vxowoks 操作系統鏡像,啟動 VxWorks 操作系統。VxWorks 操作系統包括網卡、USB、硬盤、串口、顯卡驅動,且支持網口和串口調試與顯示器命令行文字顯示。VxWorks 采用 DosFs 文件系統,支持標準 RS 232 串口設備和標準 I/O 設備,可提供相關函數接口,同時 Vxworks 操作系統還支持 TCP/IP 網絡協議棧,可提供 FTP,Telnet,Socket 編程等網絡功能 [10]。
4 測試方法

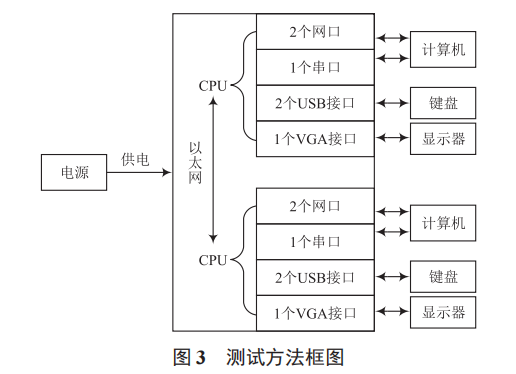

分別測試每個 CPU 的系統電路和接口,測試方法如圖 3所示。
4.1 應用程序更新測試
通過網口將 CPU 的測試程序下載至板子的 SSD 中,重新加電且應用程序運行成功后,通過顯示器顯示運行成功信息。
4.2 DDR3 SDRAM 讀寫測試
CPU 分別以全 0、全 F、遞增數三種數據格式寫滿SDRAM 進行回讀校驗,統計校驗錯誤數量,并將結果通過顯示器顯示。
4.3 網口測試
使用計算機對 2 個網口持續測試數萬包 65 500 B 的數據不丟包,CPU 之間的網口持續測試數萬包 65 500 B 的數據不丟包。
4.4 串口測試
CPU 通 過 RS 232 接口與計算機通信, 其波特率為115 200 bps。數據格式 :1 個起始位,8 個數據位,1 個停止位,無校驗位。測試時,每幀為 256 B,從 0 開始按 1 累加數據,處理器發送數據時,計算機通過串口調試助手或環回測試將接收到的數據進行校驗 ;處理器接收數據時,接收計算機發送的數據后進行校驗,顯示測試結果。
4.5 USB 接口測試
USB 接口接鍵盤對 VxWorks 系統進行操作調試。
4.6 VGA 顯示接口測試
VGA接口接顯示器可正常顯示VxWorks系統的運行狀態。
4.7 功耗測試
直流電源加電,根據直流電源的電壓、電流顯示計算電路的功耗。
5 結 語
文章介紹了一種雙 X86 構架的網絡設備硬件設計方法與硬件電路測試方法。雙 X86 處理器可設置為每個處理器獨立工作,雙處理器分工完成不同任務的模式,實現雙重功能 ;也可以設置為處理器之間互為備份,冗余工作的模式,提升系統的任務可靠性。該網絡設備的硬件設計具有接口豐富、實時性好、功耗低、體積小、可靠性高、開發周期短等優點,在物聯網領域有著廣闊的應用空間。
