基于FPGA的CRC校驗碼生成器設計
時間:2025-08-21 22:10:51
手機看文章
掃描二維碼
隨時隨地手機看文章
一、概述
CRC,即Cyclic Redundancy Check,循環冗余校驗,是一種數字通信中的常用信道編碼技術。其特征是信息段和校驗字段的長度可以任意選定。二、CRC校驗的基本原理
CRC碼是由兩部分組成的,前部分是信息碼,就是需要校驗的信息,后部分是校驗碼,如果CRC碼長共n bit,信息碼長k bit,就稱為(n,k)碼,剩余的r bit即為校驗位。如:(7,3)碼:110 1001,前三位110為信息碼,1001為校驗碼。
三、校驗碼的生成規則
1) 將原信息碼左移r bit,右側補零,如 110--> 110 0000;
2) 用110 0000除以g(x) (注意,使用的是模2除法,見下文),得到的余數即為CRC校驗碼;
3) 將校驗碼續接到信息碼的尾部,形成CRC碼。
四、關于生成多項式g(x)
在產生CRC校驗碼時,要用到除法運算,一般來說,這是比較麻煩的,因此,把二進制信息預先轉換成一定的格式,這就是CRC的多項式表示。二進制數表示為生成多項式的系數,如下:

所有二進制數均被表示為一個多項式,x僅是碼元位置的標記,因此我們并不關心x的取值,稱之為碼多項式。(我沒研究過CRC代數推理過程,沒體會到用多項式計算的方便之處,這里要學會的就是給出生成多項式g(x),能寫出對應的二進制即可)
常見的生成多項式如下:

五、關于模2除法
模2運算就是加法不考慮進位,減法不考慮借位。 1)加法運算: 0+0=0 0+1=1 1+0=1 1+1=0
例如0101+0011=0110,列豎式計算:
0 1 0 1
+ 0 0 1 1
──────
0 1 1 0
2)減法運算: 0-0=0 0-1=1 1-0=1 1-1=0 例如0110-0011=0101,列豎式計算:
0 1 1 0
- 0 0 1 1
──────
0 1 0 1
3)乘法運算
0×0=0 0×1=0 1×0=0 1×1=1
多位二進制模2乘法類似于普通意義上的多位二進制乘法,不同之處在于后者累加中間結果時采用帶進位的加法,而模2乘法對中間結果的處理方式采用的是模2加法。例如1011×101=100111,列豎式計算:

0÷1=0 1÷1=1

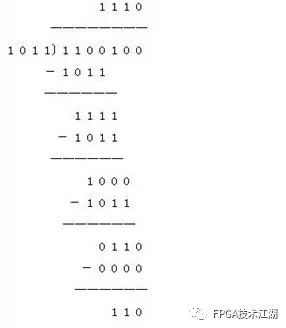

多位二進制模2除法也類似于普通意義上的多位二進制除法,但是在如何確定商的問題上兩者采用不同的規則。后者按帶借位的二進制減法,根據余數減除數夠減與否確定商1還是商0,若夠減則商1,否則商0。多位模2除法采用模2減法,不帶借位的二進制減法,因此考慮余數夠減除數與否是沒有意義的。實際上,在CRC運算中,總能保證除數的首位為1,則模2除法運算的商是由余數首位與除數首位的模2除法運算結果確定。因為除數首位總是1,按照模2除法運算法則,那么余數首位是1就商1,是0就商0。例如1100100÷1011=1110……110,列豎式計算:

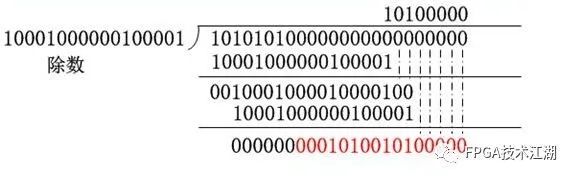

掌握了上面的運算規則,你可以嘗試計算一個復雜一點的,如下:

六、CRC-CCITT的硬件實現
CRC-CCITT的生成多項式為:

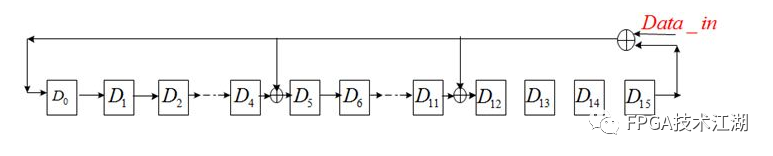

要實現這一過程,仍然需要LFSR電路,參看《FPGA設計中,產生LFSR偽隨機數》中關于該電路特性的介紹,如果你不需要了解原理,直接略過即可;有所改進的地方就是,可以將偽隨機數發生器看作一個Moore型狀態機,它的輸出只與當前的狀態有關;而此時利用LFSR電路,需要引入數據輸入端,輸出不僅取決于當前的狀態,還取決于輸入信號,相當于Mealy型狀態機,如下圖:

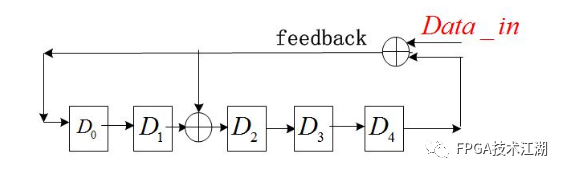

注意對比與偽隨機數產生器中該反饋支路的區別。
反饋項gr+1gr……g0為生成多項式的系數,依然是1代表存在反饋,0代表不存在反饋;此電路可以完成上述的模2除法操作,若我們要求0xaa的CRC校驗碼,則從高位到低位順序輸入0xaa共8 bit后,D15……D0中的數據即為所要求的余數,即CRC校驗位。

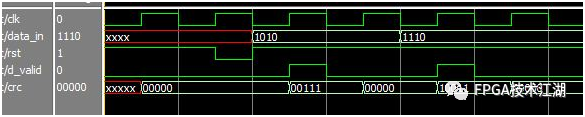

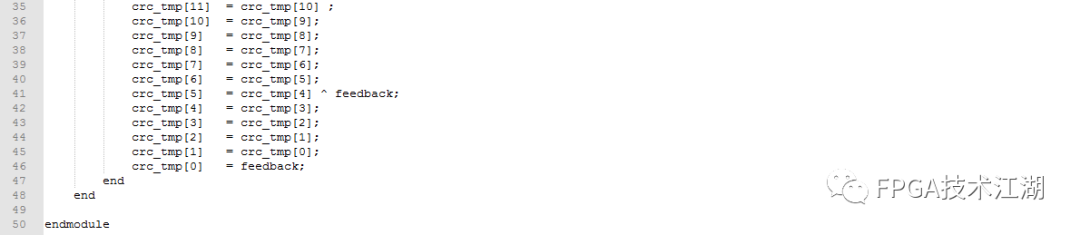

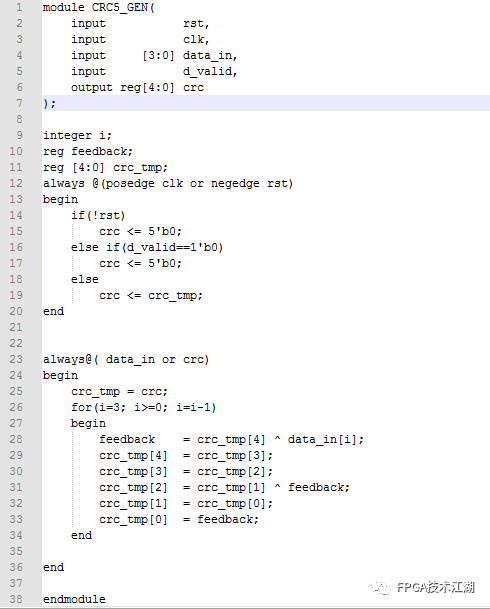

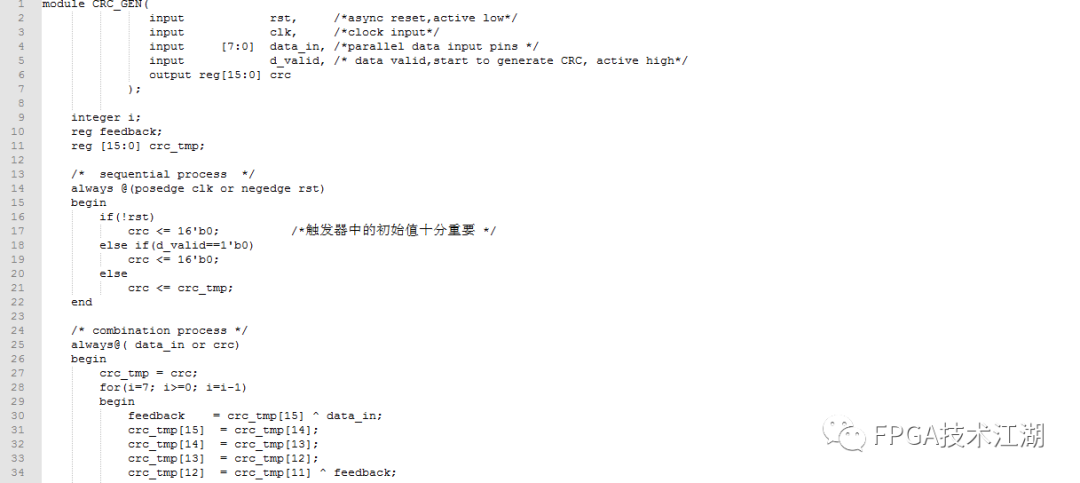

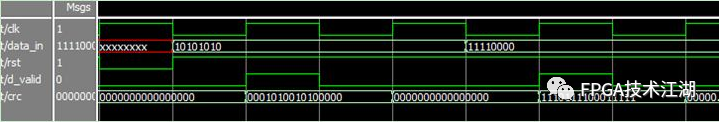

如果用時序電路串行實現,則8 bit數據要移位8次,就需要8個clk,效率低下,為了能在一個時鐘周期輸出結果,必須采用組合電路,當然,這是以空間換時間的方法,由于使用了for循環8次,直觀的講電路規模將擴大8倍。





說明:細心的大俠可能發現,本篇對LFSR電路能完成模2求余操作的原因避而不談,不是因為不告訴你,是因為目前也不是很清楚,工科背景對數學推理實在是有點不知所云,尤其是看到國內教材那好幾頁的公式的時候,如果您有通俗易懂的講解LFSR電路由來與應用的文章,注意是深入淺出的,請大力推薦,在此感謝。
