第五篇：mig讀寫時序下板實現

1頂層文件和約束文件

ddr3_test.v

參見參考工程：ddr3_test。

ddr3.xdc

1. set_property PACKAGE_PIN E3 [get_ports clk]

2. set_property IOSTANDARD LVCMOS33 [get_ports clk]

3. set_property PACKAGE_PIN D9 [get_ports reset]

4. set_property PACKAGE_PIN E1 [get_ports init_calib_complete]

5. set_property IOSTANDARD LVCMOS33 [get_ports init_calib_complete]

6. set_property IOSTANDARD LVCMOS33 [get_ports reset]

2 下板實現讀寫時序

1>①完成綜合和實現

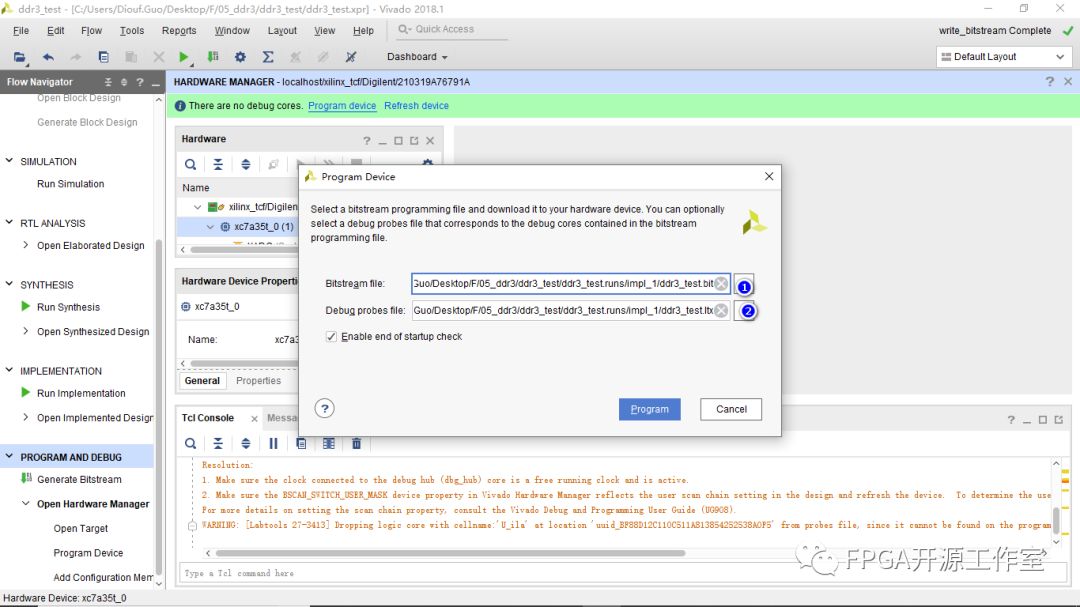

2>下載bit文件和debug文件。

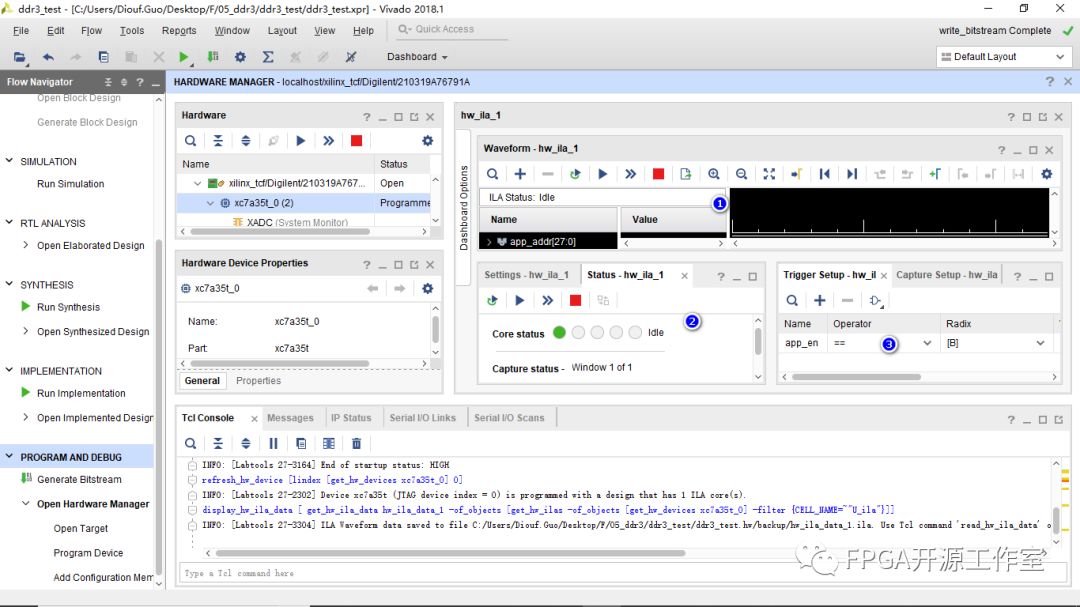

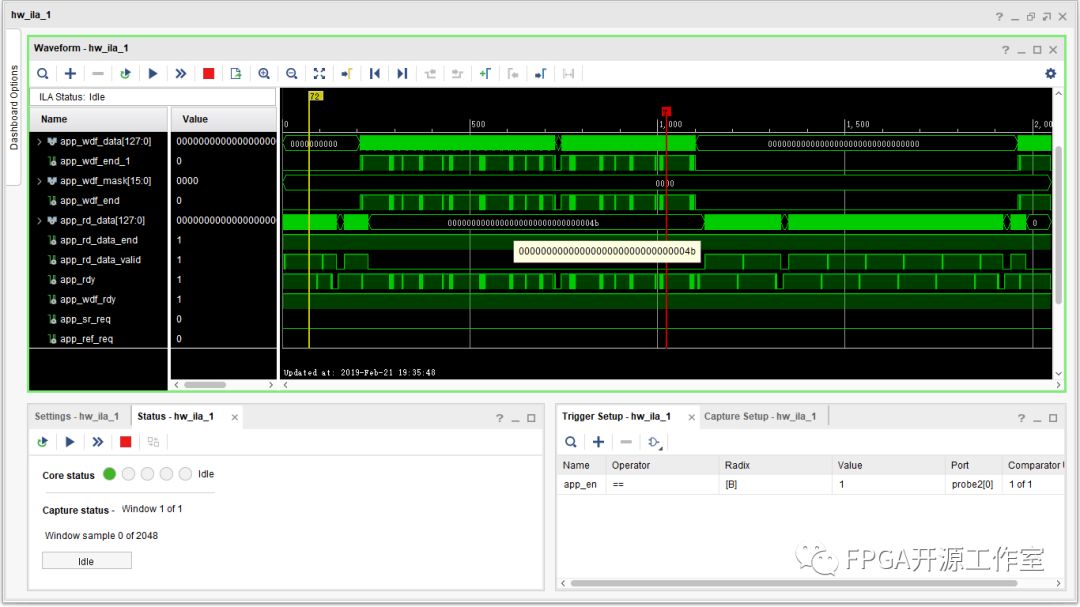

3>下載完成，查看波形。

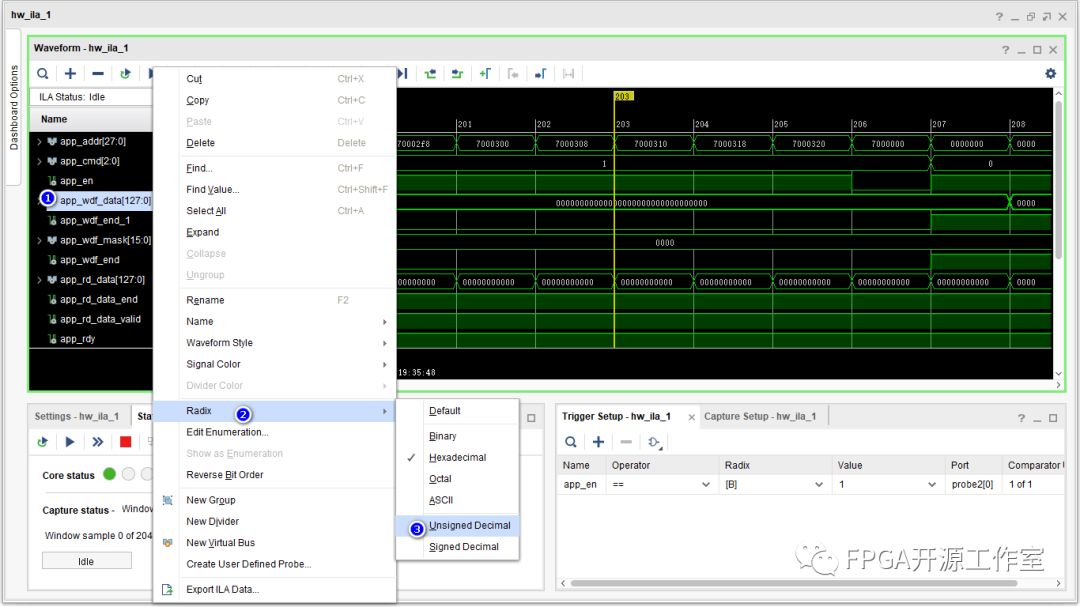

4>將app_wdf_data數據格式改為Unsigned Decimal。

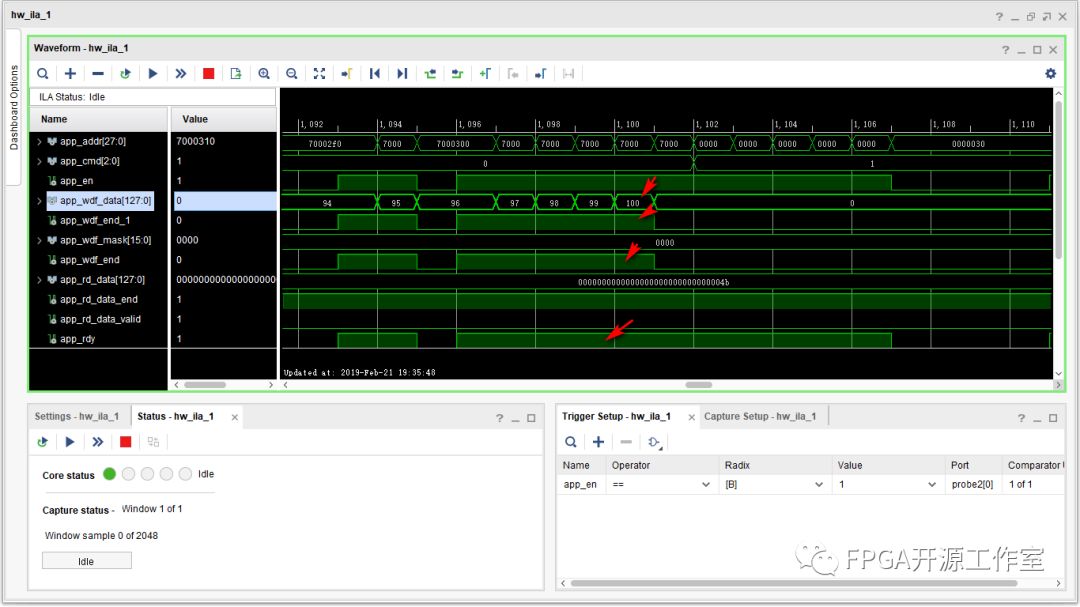

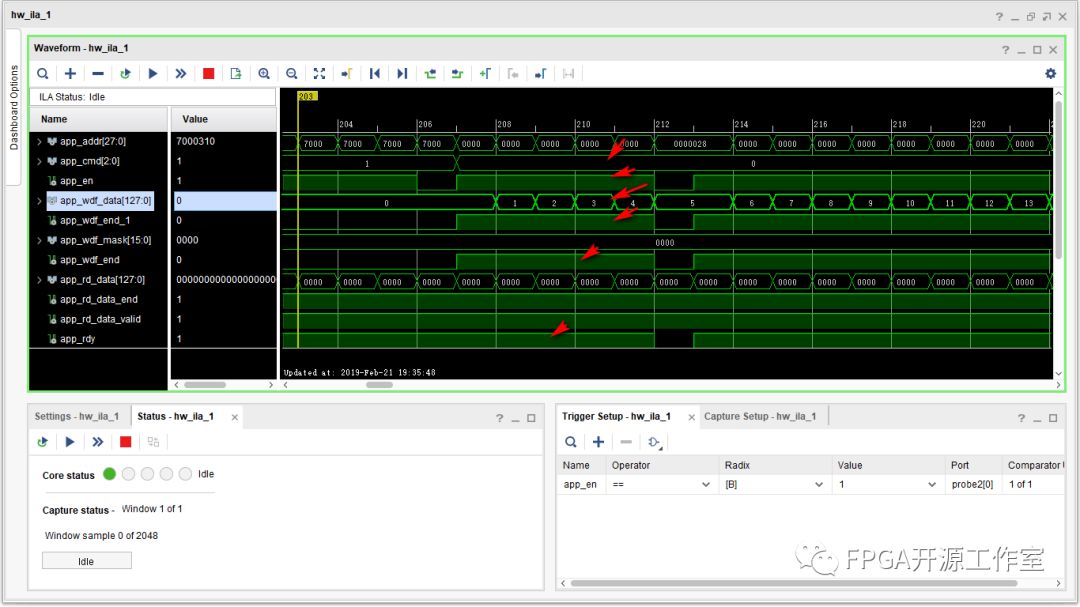

5>查看寫時序。

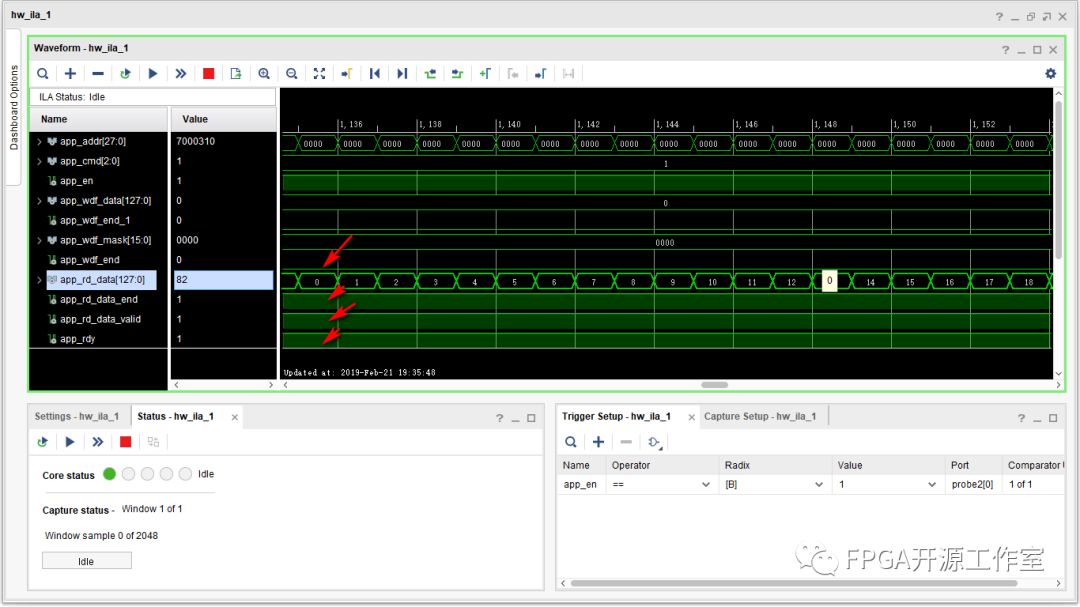

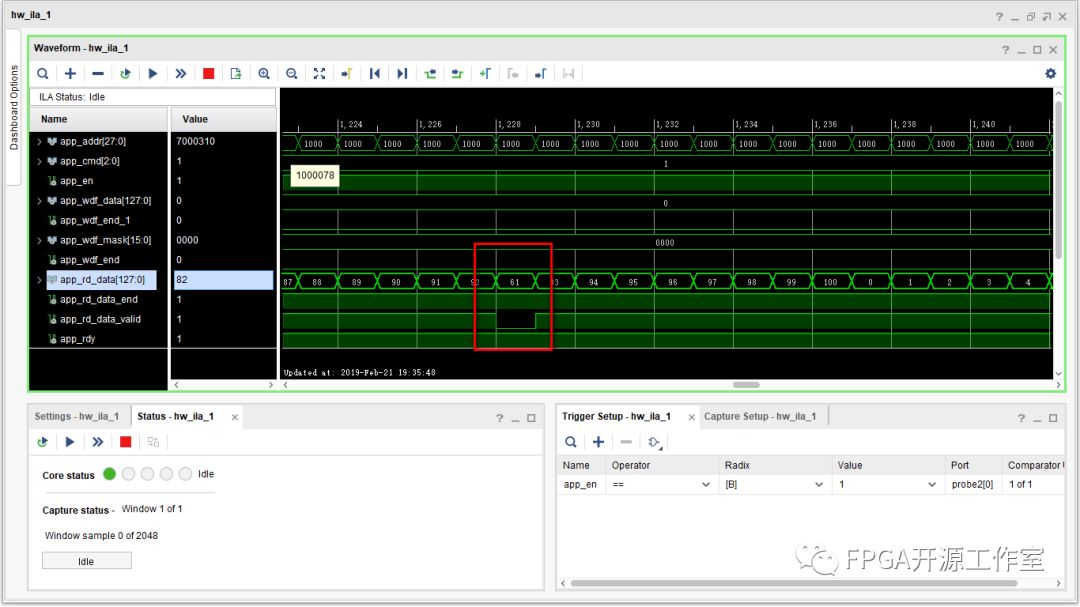

6>查看讀時序。

基于xilinx mig ip對ddr3讀寫驗證完成。
