第二篇：mig IP的創建

1 DDR3

Digilent的Arty Artix-35T FPGA開發板板載MT41K128M16JT-125 DDR3基本信息如下表所示。

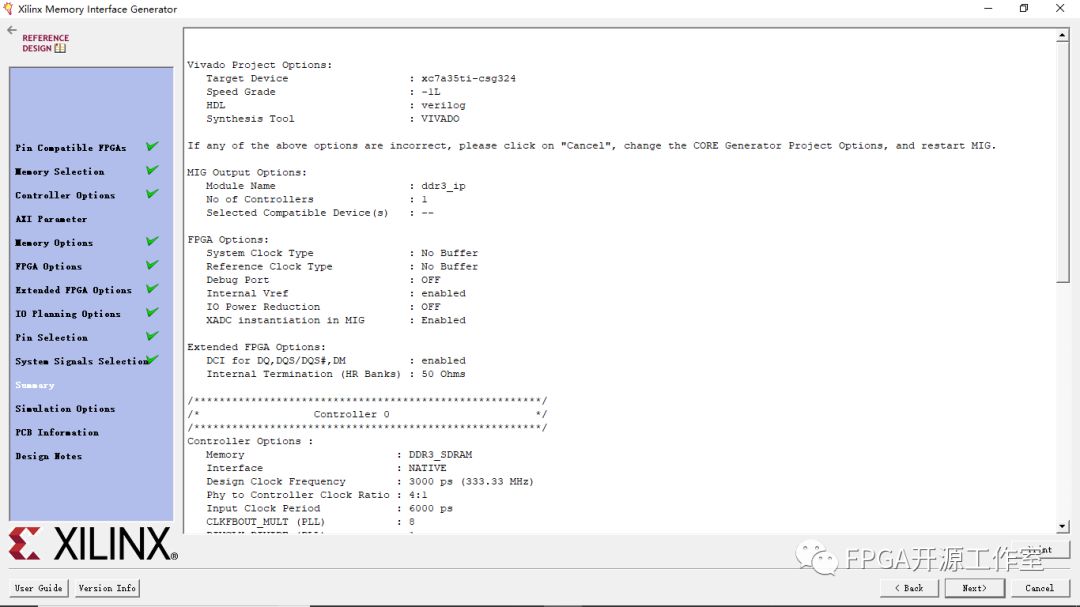

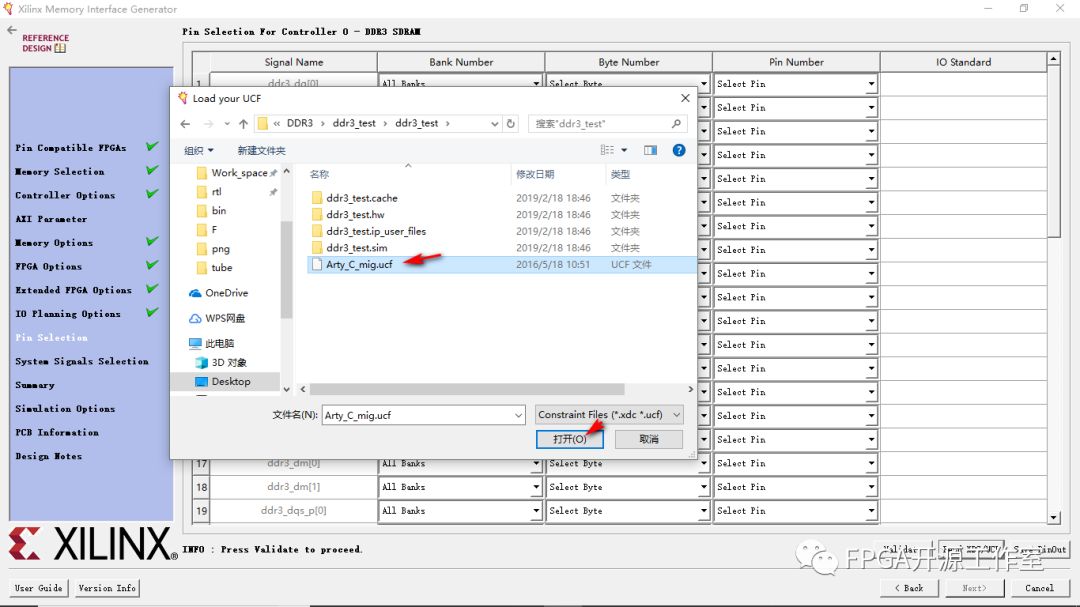

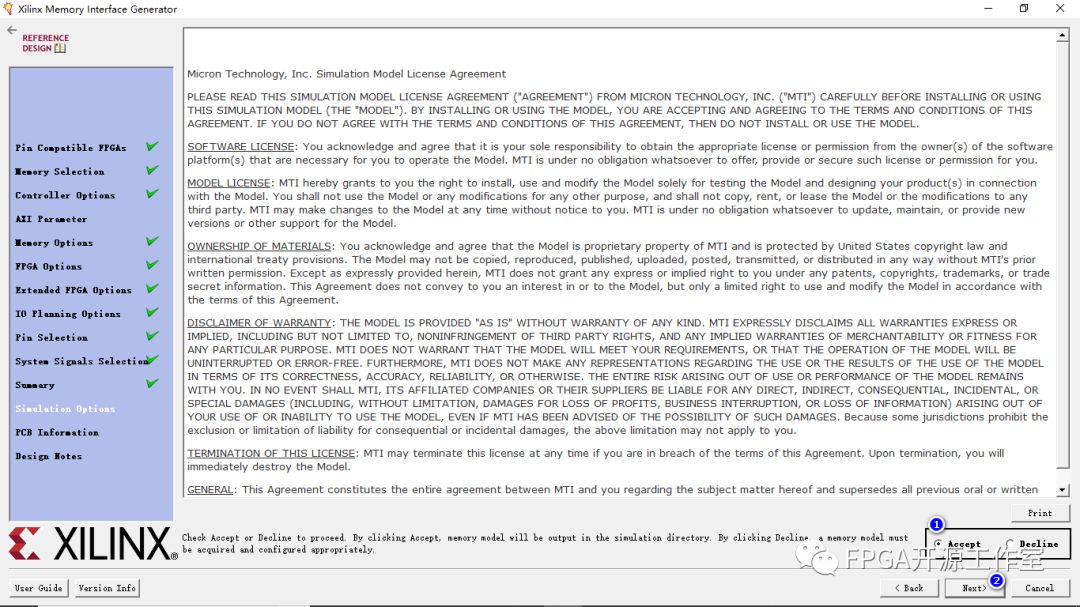

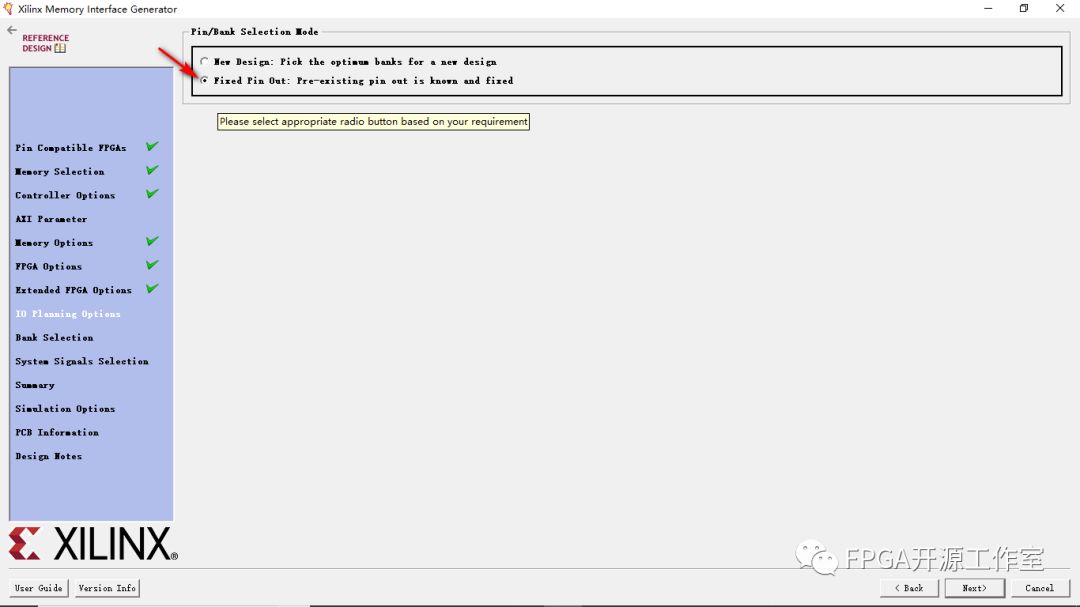

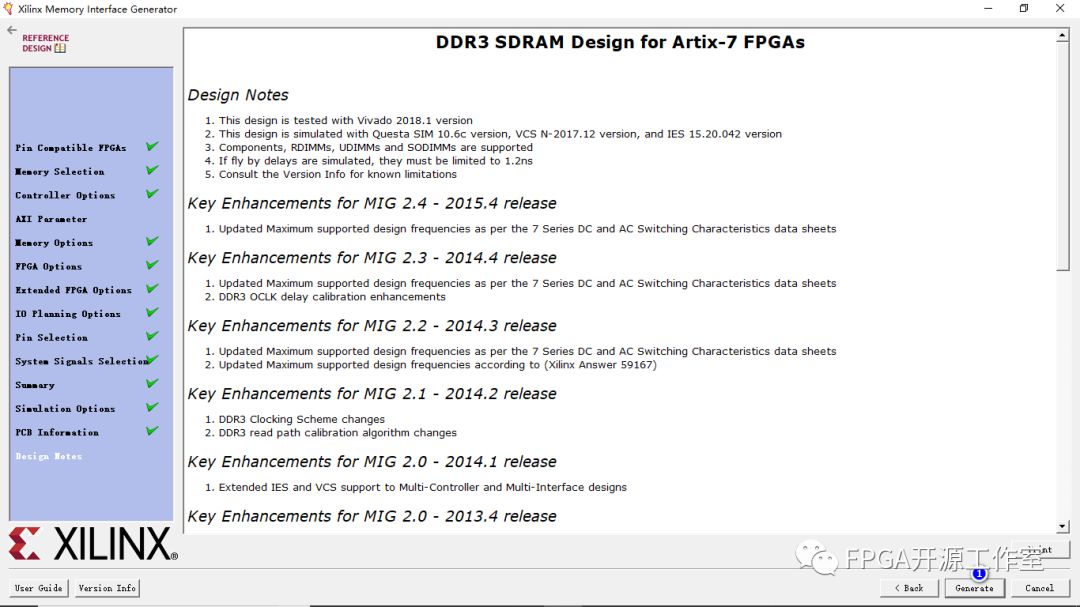

2 mig IP的創建

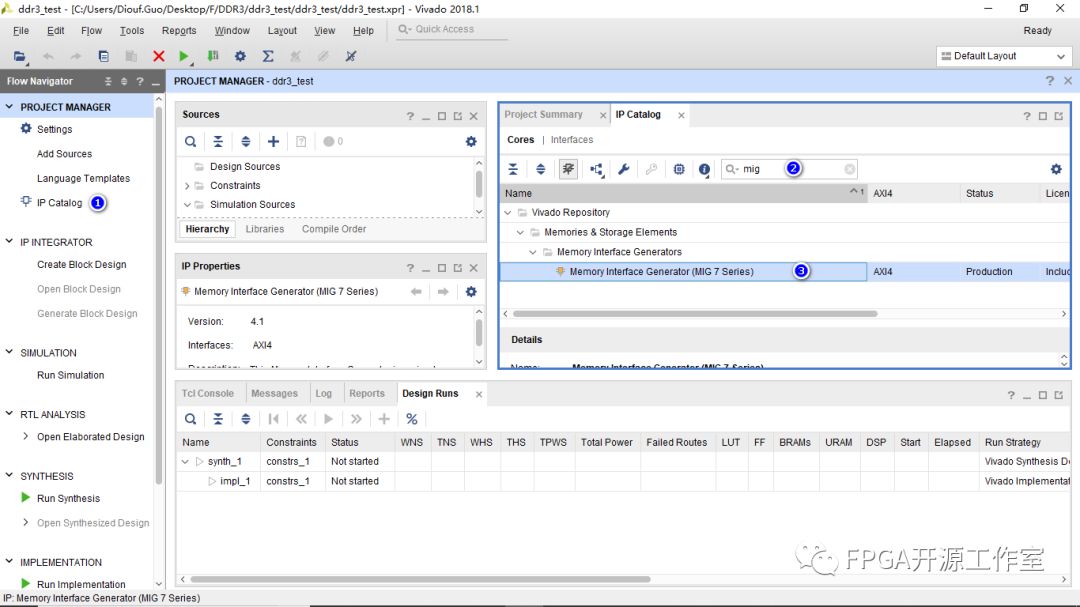

1>點擊IP Catalog ->搜索mig->雙擊Memory Interface Generator（MIG 7 Series）

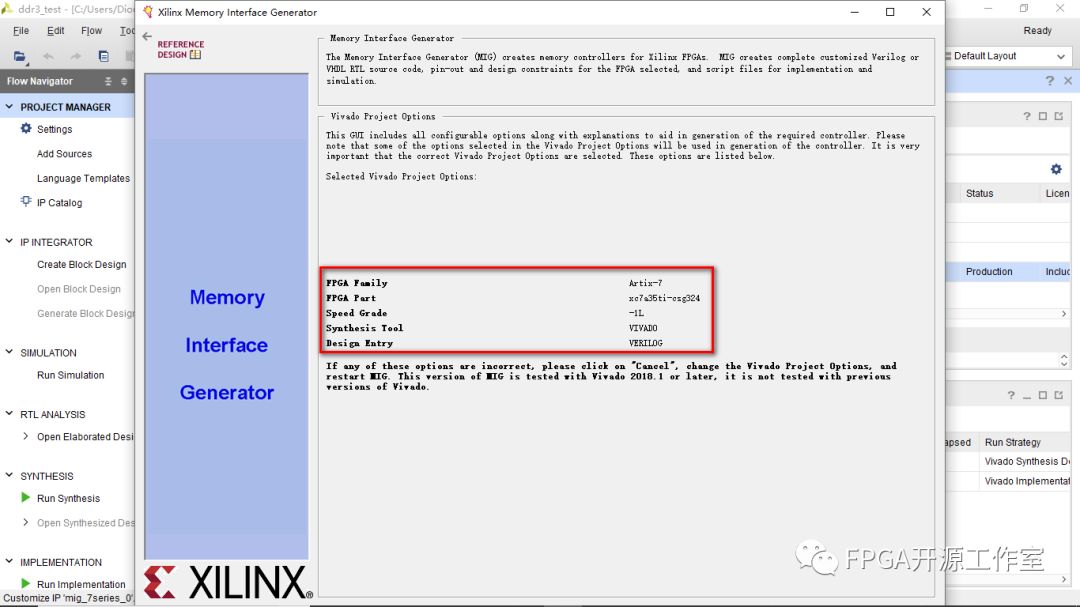

2>打開后可以看到一些基本信息

3> Enter a component name in the Component Name field ->Next

Component name(組件名稱)：ddr3_ip

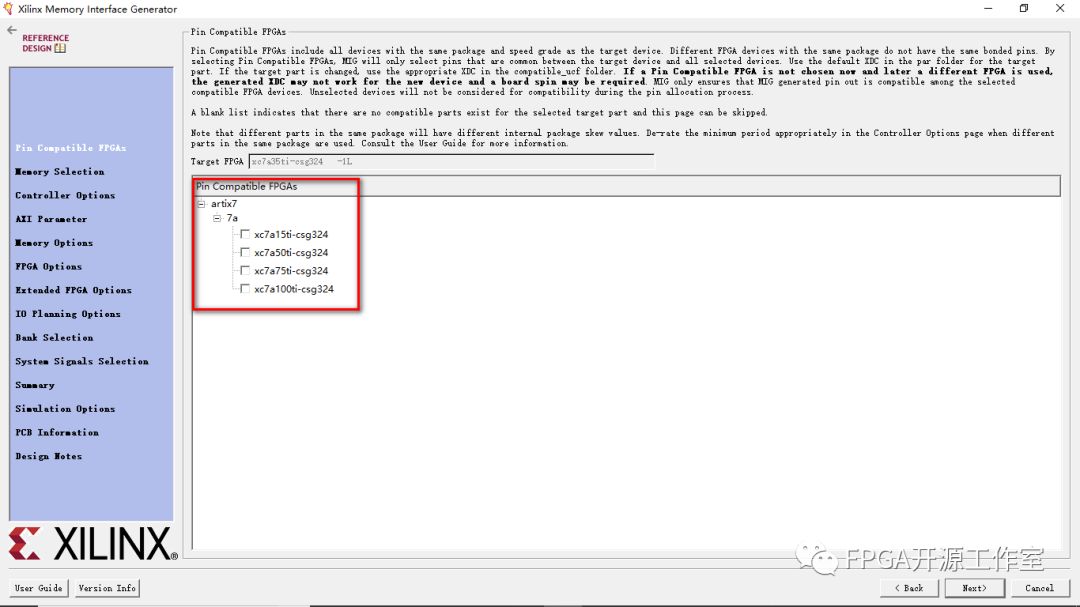

4>這里我們不做兼容性選擇，直接下一步

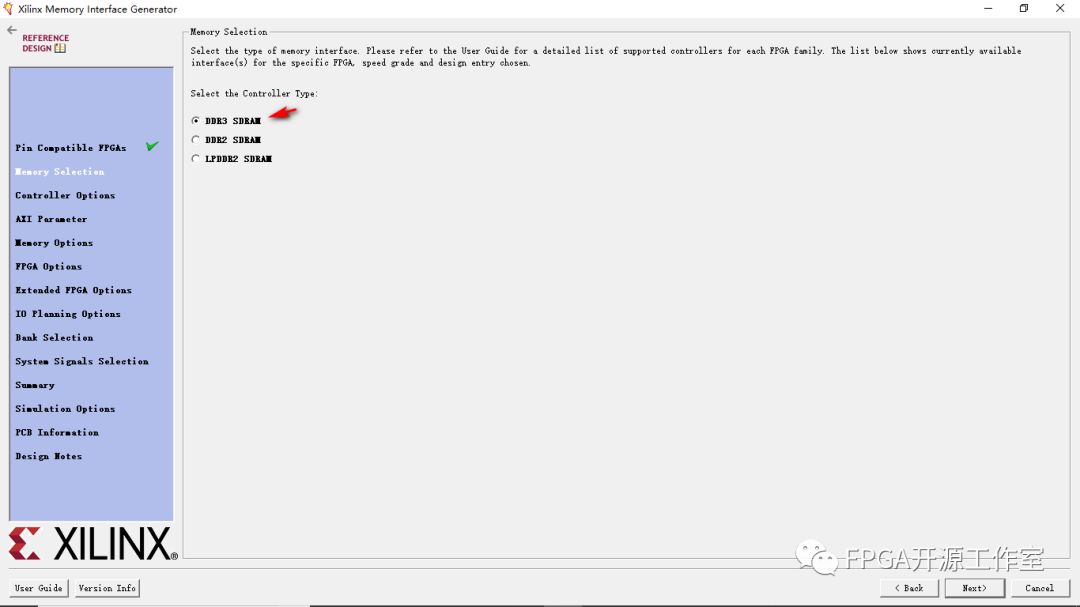

5>控制類型選擇DDR3 SDRAM

6>①Clock Period:(此功能表示所有控制器的工作頻率,頻率模塊受所選FPGA和器件速度等級等因素的限制。) 3000ps(333.33MHZ)。

②PHY to Controller Clock Ratio :(此功能確定物理層（存儲器）時鐘頻率與控制器和用戶界面時鐘頻率的比率。由于FPGA邏輯時序限制，2：1比率會降低最大存儲器接口頻率。 2：1比率的用戶界面數據總線寬度是物理存儲器接口寬度寬度的四倍，而4：1比率的總線寬度是物理存儲器接口寬度的八倍。 2：1比率具有較低的延遲。 4：1的比率是最高數據速率所必需的)4:1。

③Memory Type：此功能選擇設計中使用的內存部件類型。

④Memory Part ：此選項為設計選擇內存部件。選擇可以從列表中創建或者可以創建新部件。MT41K128M16XX-15E。

⑤Memory Voltage:根據設計原理圖1.35V。

⑥Data Width：（可以根據之前選擇的存儲器類型在此處選擇數據寬度值。該列表顯示所選部件的所有支持的數據寬度。可以選擇其中一個數據寬度。這些值通常是各個器件數據寬度的倍數。在某些情況下，寬度可能不是精確倍數。例如，16位是x16組件的默認數據寬度，但8位也是有效值。）16。

⑦Data Mask：（選擇時，此選項會分配數據屏蔽引腳。應取消選擇此選項以釋放數據屏蔽引腳并提高引腳效率。此外，對于不支持?jǐn)?shù)據掩碼的內存部分禁用此功能。）勾選。

NXET。

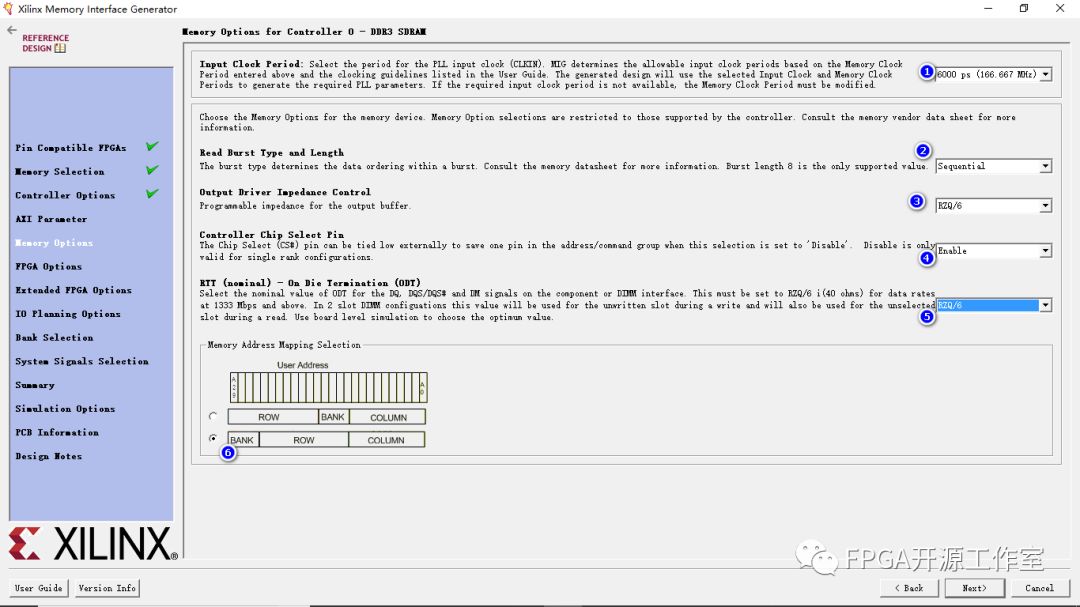

7>①Input clock Period:6000ps(166.667MHZ)。

②Read Burst Type and Length:Sequential。

③Output Driver Impedance Control:RZQ/6。

其他默認，NEXT。

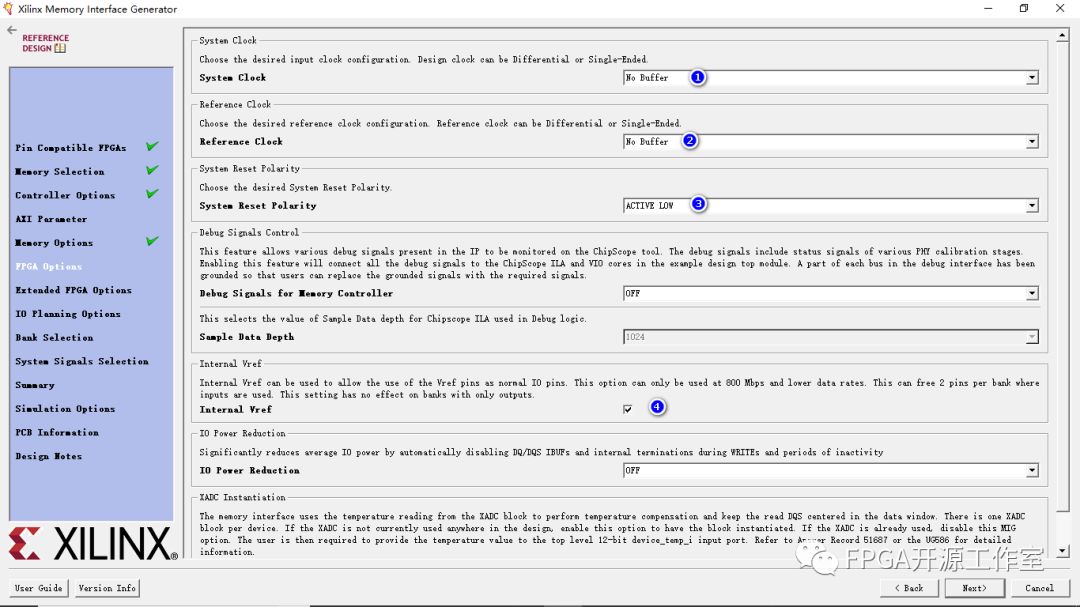

8>①System Clock :(此選項為sys_clk信號對選擇時鐘類型（單端，差分或無緩沖）。選擇No Buffer選項時，IBUF原語不會在RTL代碼中實例化，并且不會為系統時鐘分配引腳。 )No Buffer。

②Reference Clock :（此選項為clk_ref信號對選擇時鐘類型（單端，差分，無緩沖或使用系統時鐘）。當輸入頻率介于199和201 MHz之間時（即輸入時鐘周期介于5,025 ps（199 MHz）和4,975 ps（201 MHz）之間），將顯示Use System Clock（使用系統時鐘）選項。參考時鐘頻率基于數據速率并注意添加MMCM以創建高于1,333 Mb / s的適當ref_clk頻率。當選擇No Buffer選項時，IBUF原語不會在RTL代碼中實例化，并且引腳不會分配給參考時鐘。）No Buffer。

③System Reset Polarity:（可以選擇系統復位（sys_rst）的極性。如果選項選擇為低電平有效，則參數RST_ACT_LOW設置為1，如果設置為高電平 - 高，則參數RST_ACT_LOW設置為0。）ACTIVE LOW。

④Debug Signals Control:選擇此選項可以將校準狀態和用戶端口信號端口映射到example_top模塊中的ILA和VIO。這有助于使用Vivado Design Suite調試功能監控用戶界面端口上的流量。取消選擇Debug Signals Control選項會使example_top模塊中的調試信號保持未連接狀態，并且IP目錄不會生成ILA / VIO模塊。此外，始終禁用調試端口以進行功能仿真。OFF。
