基于FPGA形態學開運算、閉運算和梯度的實現

1 概述

開運算一般平滑物體的輪廓、斷開較窄的狹頸并消除細的突出物。閉運算同樣也會平滑輪廓的一部分，但與開操作相反，它通常會彌合較窄的間斷和細長的溝壑，消除小的孔洞，填補輪廓線的中的斷裂。

形態學開運算與閉運算：

形態學開運算就是先對圖像進行腐蝕然后在膨脹，表達式即：

形態學閉運算就是先對圖像進行膨脹然后在腐蝕，表達式即：

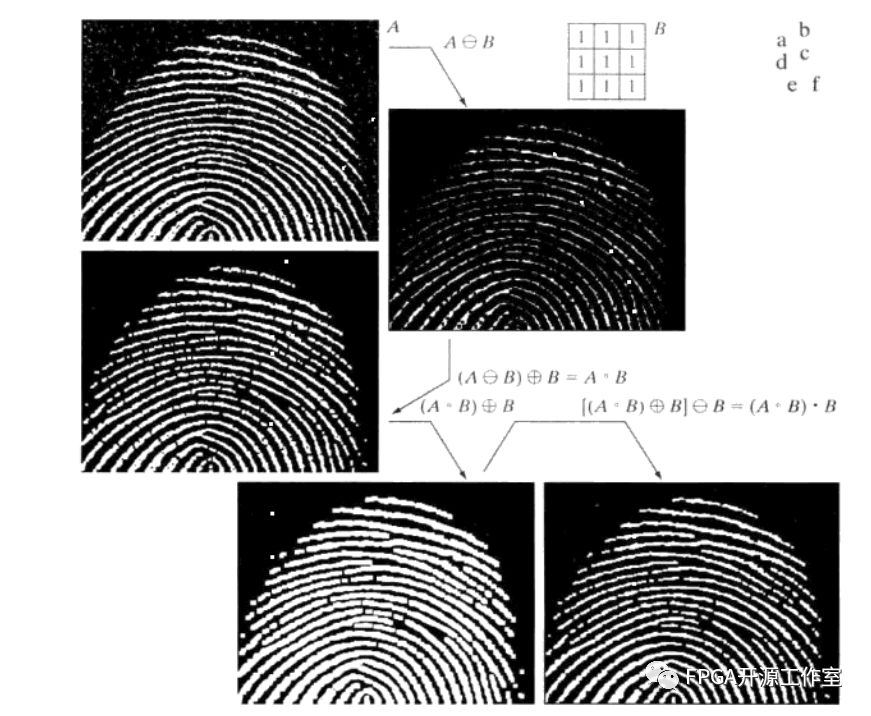

圖1 開運算和閉運算演示（原圖由美國國家標準和技術研究所提供）

如圖1所示，a為噪聲圖像，b為結構元，c為腐蝕后的圖像，d為A的開運算，e為開運算的膨脹，f為開運算的閉運算。f相對于a經過了一系列的形態學運算之后紋理變得更加清晰，只為后期的指紋識別打下基礎。

膨脹和腐蝕可與圖像相減結合起來得到一幅圖像的形態學梯度。

形態學梯度:

灰度圖像的膨脹減去灰度圖像的腐蝕就是形態學梯度，表達式：

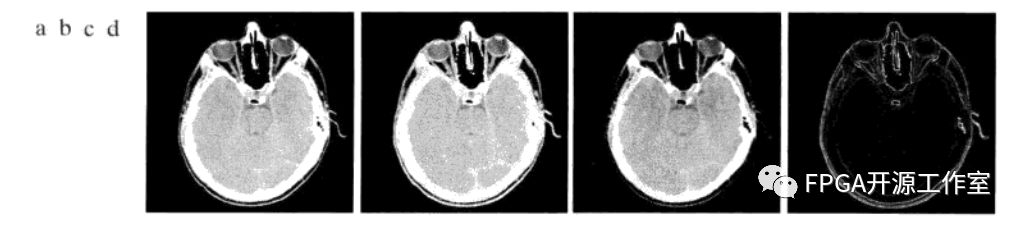

圖2 CT掃描頭部圖像

如圖2所示，a為頭部CT掃描圖像，b為膨脹后的結果，c為腐蝕后的結果，d為形態學梯度。計算圖b與圖c的差得到圖d，圖d顯示出了區域間的邊界被清楚地描繪出來。這與二維微分圖像的預期結果相同。

2 matlab實現

基于matlab的形態學開運算以及閉運算源碼：

%% image open close

clear all

img_a = imread('flower.bmp');

figure,imshow(img_a);

title('rgb');

img_b = rgb2gray(img_a);

figure,imshow(img_b);

title('gray');

a = [1,1,1;

1,1,1;

1,1,1];

img_c = imopen(img_b,a);

figure,imshow(img_c);

title('open');

img_d = imclose(img_b,a);

figure,imshow(img_d);

title('close');

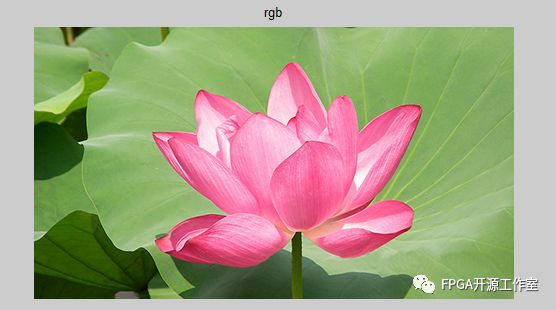

圖3 實驗原圖

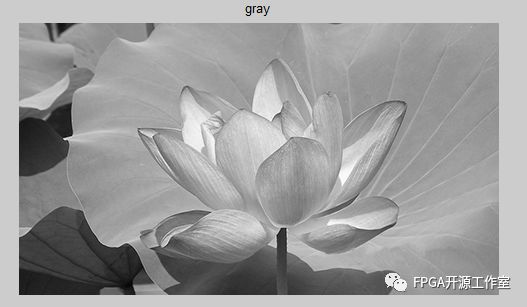

圖4 灰度圖像

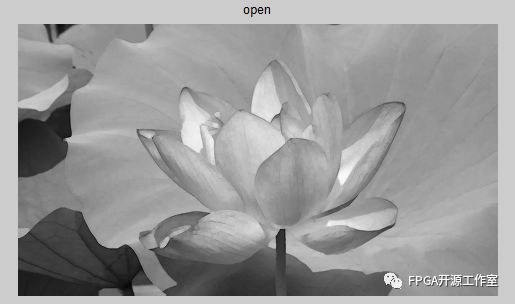

圖5 開運算的結果

圖6 閉運算的結果

基于matlab的形態學梯度源碼：

%%gradient

clear all

img_a = imread('flower.bmp');

figure,imshow(img_a);

title('rgb');

img_b = rgb2gray(img_a);

figure,imshow(img_b);

title('gray');

a = [1,1,1;

1,1,1;

1,1,1];

img_c = imerode(img_b, a);

figure,imshow(img_c);

title('erode');

img_d = imdilate(img_b, a);

figure,imshow(img_d);

title('dilate');

img_e = img_d -img_c;

figure,imshow(img_e);

title('gradient');

img_f = img_b -img_c;

figure,imshow(img_f);

title('gradient1');

img_g = img_d -img_b;

figure,imshow(img_g);

title('gradient2');

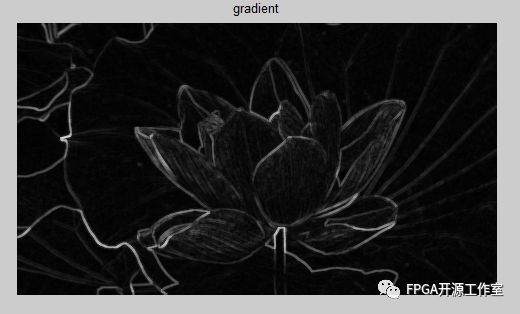

圖7 梯度0

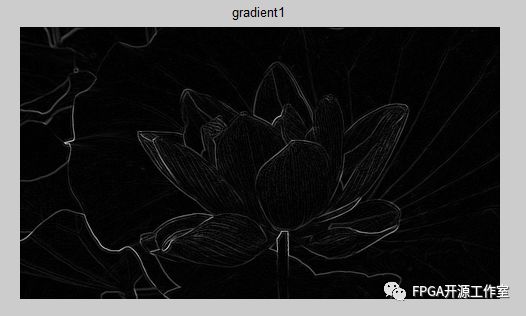

圖8 梯度1

圖9 梯度2

3 FPGA實現

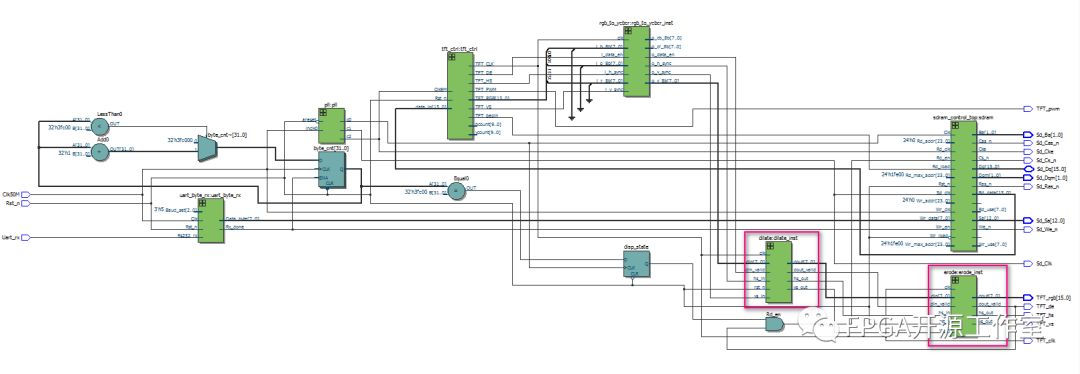

圖10 為整個設計的RTL級電路圖

形態學開運算源碼：

//--------------------------------

// open

//--------------------------------

erode erode_inst(

.clk(TFT_clk),

.rst_n(Rst_n),

.hs_in(o_hs),

.vs_in(o_vs),

.din(o_y_8b),

.din_valid(o_de),

.dout(erode_out),

.dout_valid(erode_de),

.hs_out(erode_hs),

.vs_out(erode_vs)

);

dilate dilate_inst(

.clk(TFT_clk),

.rst_n(Rst_n),

.hs_in(erode_hs),

.vs_in(erode_vs),

.din(erode_out),

.din_valid(erode_de),

.dout(dilate_out),

.dout_valid(TFT_de),

.hs_out(TFT_hs),

.vs_out(TFT_vs)

);

assign TFT_rgb = {dilate_out[7:3],dilate_out[7:2],dilate_out[7:3]}; //Y

結果：

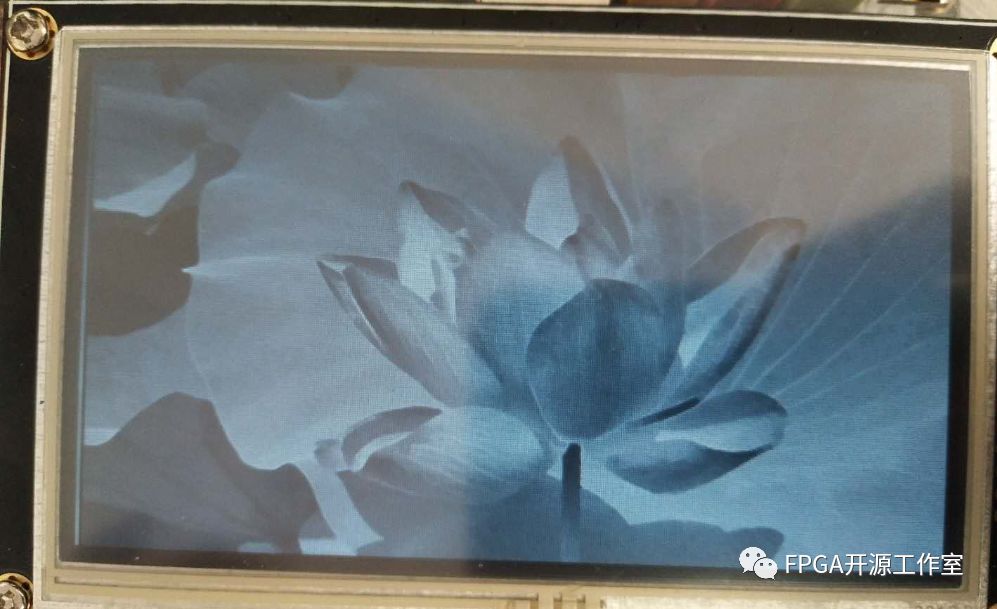

圖11 FPGA開運算效果

形態學閉運算源碼：

//--------------------------------

// close

//--------------------------------

dilate dilate_inst(

.clk(TFT_clk),

.rst_n(Rst_n),

.hs_in(o_hs),

.vs_in(o_vs),

.din(o_y_8b),

.din_valid(o_de),

.dout(dilate_out),

.dout_valid(dilate_de),

.hs_out(dilate_hs),

.vs_out(dilate_vs)

);

erode erode_inst(

.clk(TFT_clk),

.rst_n(Rst_n),

.hs_in(dilate_hs),

.vs_in(dilate_vs),

.din(dilate_out),

.din_valid(dilate_de),

.dout(erode_out),

.dout_valid(TFT_de),

.hs_out(TFT_hs),

.vs_out(TFT_vs)

);

assign TFT_rgb = {erode_out[7:3],erode_out[7:2],erode_out[7:3]}; //Y

結果：

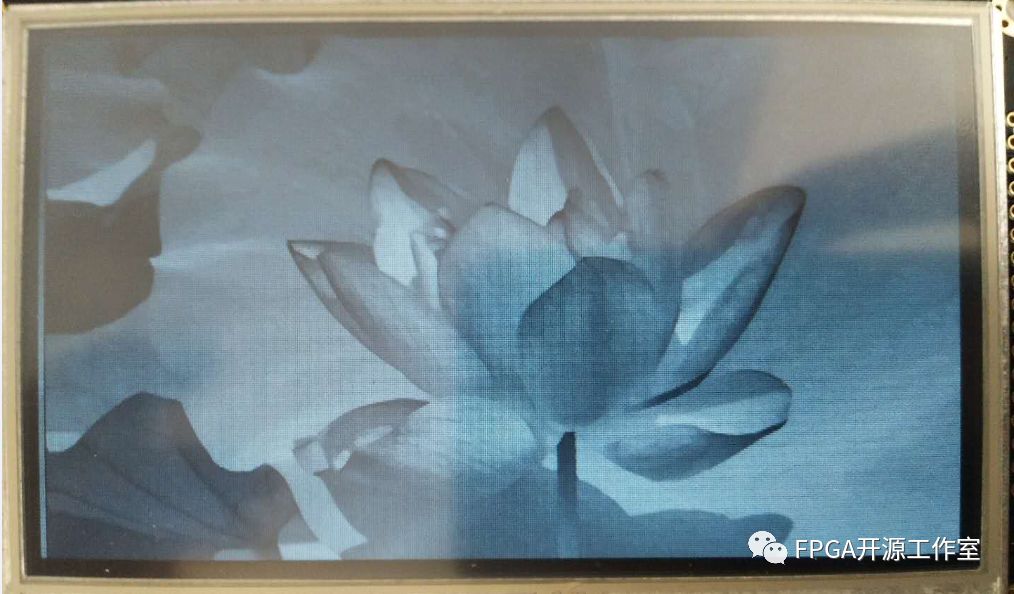

圖12 FPGA閉運算效果

形態學梯度源碼：

//---------------------------------------------

//Morphological gradient.

//---------------------------------------------

erode erode_inst(

.clk(TFT_clk),

.rst_n(Rst_n),

.hs_in(o_hs),

.vs_in(o_vs),

.din(o_y_8b),

.din_valid(o_de),

.dout(erode_out),

.dout_valid(TFT_de),

.hs_out(TFT_hs),

.vs_out(TFT_vs)

);

dilate dilate_inst(

.clk(TFT_clk),

.rst_n(Rst_n),

.hs_in(o_hs),

.vs_in(o_vs),

.din(o_y_8b),

.din_valid(o_de),

.dout(dilate_out),

.dout_valid(),

.hs_out(),

.vs_out()

);

assign dout = dilate_out - erode_out;

assign TFT_rgb = {dout[7:3],dout[7:2],dout[7:3]}; //Y

//assign TFT_rgb = {o_y_8b[7:3],o_y_8b[7:2],o_y_8b[7:3]};     //Y

結果：

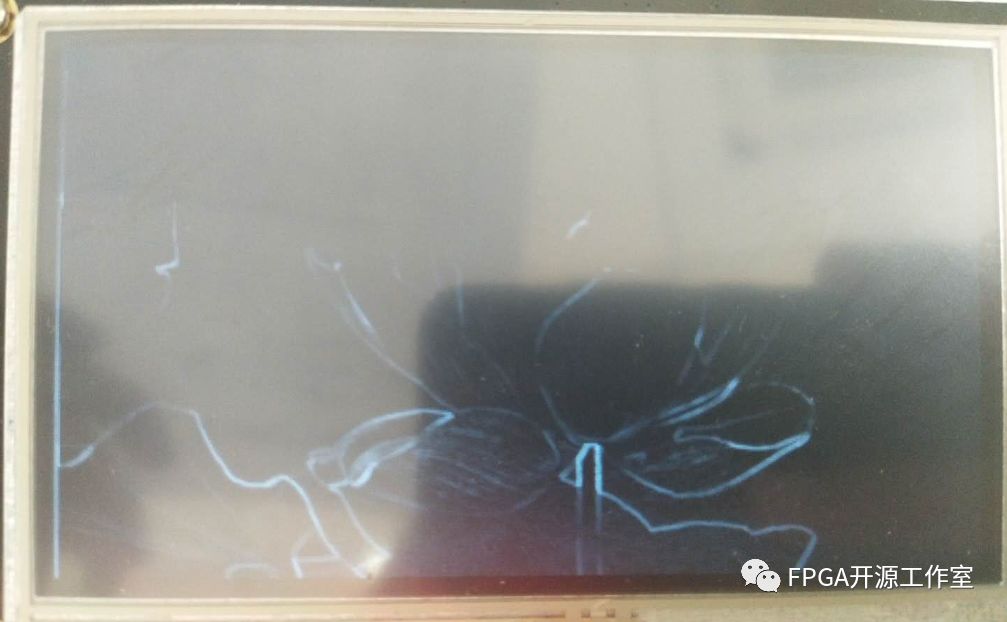

圖13  FPGA形態學梯度效果

總結：

迄今為止許多形態學的技術都是以灰度級形態學概念為基礎。這包括形態學平滑、形態學梯度、頂帽變換、底帽變換、粒度測定和紋理分割等。
