基于FPGA的灰度圖像處理之對數變化

1 背景知識

對數變化的通用公式：s = clog(1+r)--------------------------------------------------------------(1)

其中c是一個常數，r為灰度級。

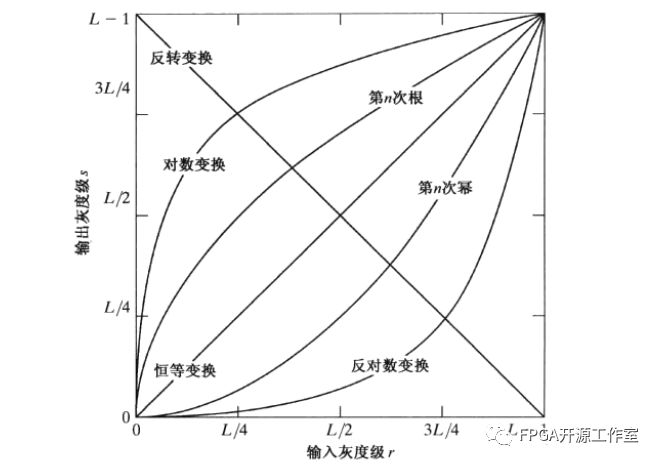

圖1 一些基本的灰度變換函數

圖1中對數曲線的形狀表明，該變換將輸入中范圍較窄的低灰度值映射為輸出中較寬范圍的灰度值，相反地，對高的輸入灰度值也是如此。我們使用這種類型的變換來擴展圖像中的暗像素的值，同時壓縮更高灰度級的值。反對數變換的作用與此相反。

2 FPGA實現

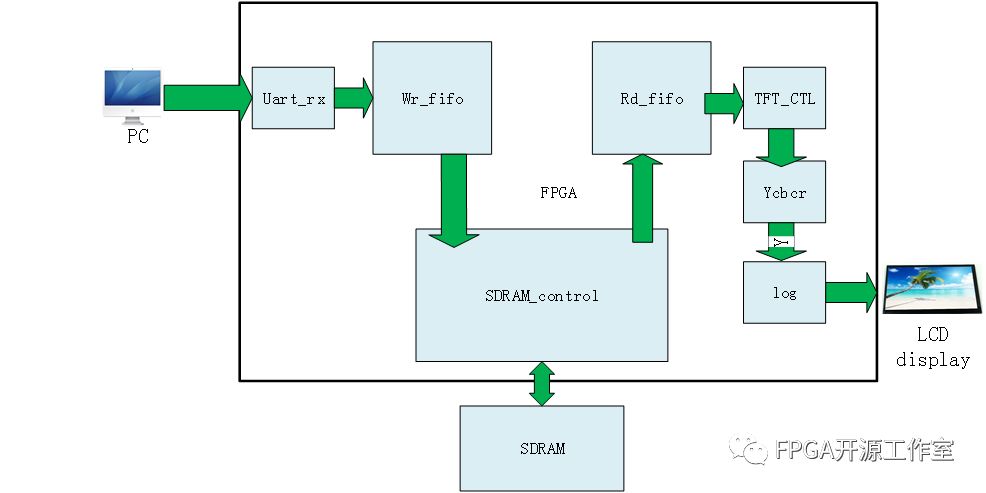

圖2 FPGA實現對數變換框架圖

由圖2可知對于灰度圖像直接經過對數變換就可以得到對數變換圖像，但是對于FPGA直接實現對數公式顯然難度很大。在FPGA中我們采用基于查找表的方式進行對數變換。

ROM表的制作：

Matlab源碼：

clear all

close all

clc

depth = 256;

width =8;

r = [0:1:255];

y = 45*log(1+r);

x = r;

z = round(y);

fid = fopen('E:\matlab_project\log\log2.mif','w');%路徑

fprintf(fid,'depth= %d; \n',depth);

fprintf(fid,'width= %d; \n',width);

fprintf(fid,'address_radix=uns;\n');

fprintf(fid,'data_radix = uns;\n');

fprintf(fid,'Content Begin \n');

for(k=1:depth)

fprintf(fid,'%d: %d; \n',k-1,z(k));

end

fprintf(fid,'end;');

hold on

plot(x);

plot(y);

hold off

結果：

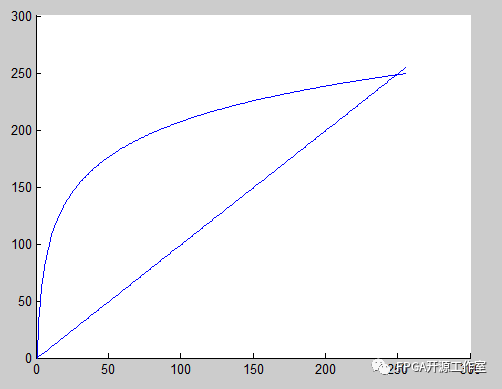

圖3 log函數圖

部分Rom表：

depth= 256; %數據深度

width= 8; %數據位寬

address_radix=uns;

data_radix = uns;

Content Begin

0: 0;

1: 31;

2: 49;

3: 62;

4: 72;

5: 81;

6: 88;

7: 94;

8: 99;

9: 104;

10: 108;

...

...

...

250: 249;

251: 249;

252: 249;

253: 249;

254: 249;

255: 250;

end;

FPGA源碼：

//------------------------------------------

// log

//------------------------------------------

wire [7:0] log_data;

rom_log rom_log_inst(

.address(o_y_8b),

.clock(TFT_clk),

.q(log_data)

);

assign TFT_rgb = {log_data[7:3],log_data[7:2],log_data[7:3]}; //Y

結果：

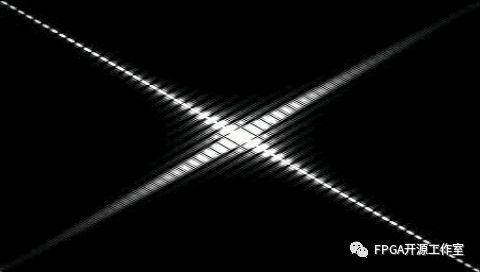

圖4 實驗原圖

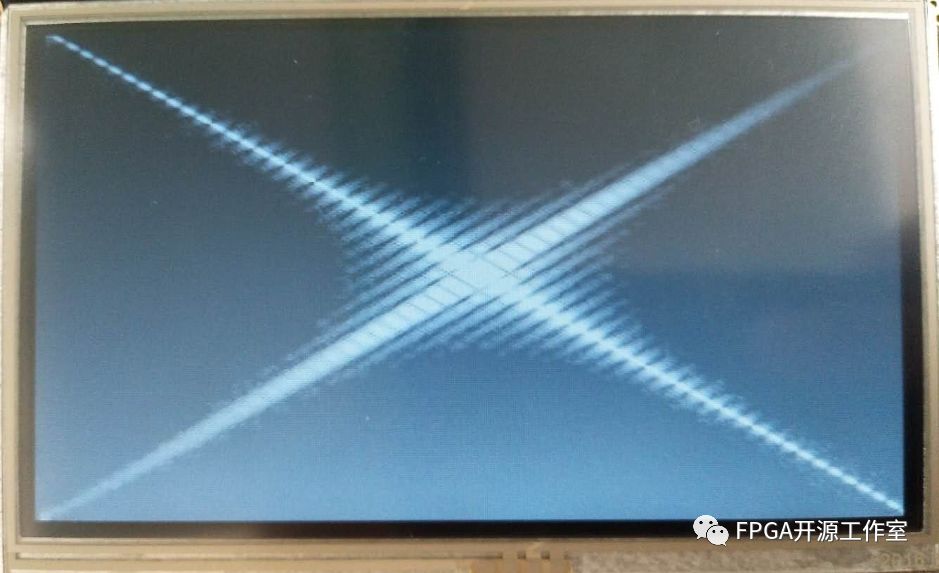

圖5 實驗結果

由圖3可知，灰度值整體被拉大。由圖4和圖5觀察可得圖中白色區域明顯增多，某些白色線條被拉長。符合log變換將輸入中范圍較窄的低灰度值映射為輸出中較寬范圍的灰度值，相反地，對高的輸入灰度值也是如此。實驗成功。我們猜想正常的灰度圖像會被整體變亮，有興趣的同學可以去實驗。

由此我們可以得出對數變化的實際應用。比如夜間拍照?qǐng)D像過暗，我們可以采用對數變換；如果圖像過度曝光也就是偏亮，我們可以采用反對數變換。
