1.什么是Hacklab WebIDE

Hacklab WebIDE是阿里云物聯網云端開發環境，Hacklab WebIDE提供遠程的Linux服務，并預先安裝了物聯網開發需要的環境，能實現AliOS Things的云端編譯，本地?zé)浀墓δ?。?jiǎn)單的說，就是一款集成了編譯環境，永不掉線并且只要有網可以隨時開發工程的在線IDE。網址為https://hacklab.aliyun.com。

1.1 優勢

對于阿里云這款hacklab的編譯器來說，從我個人使用的角度來看，優勢主要有以下幾點

• 不用安裝環境，直接遠程開發。

• 不需要很高的電腦配置，只要裝上瀏覽器就可以開發，編譯速度不受電腦性能限制。

• 不用帶電腦，只要有自己的賬號，就可以實現辦公室，家里或者其他外出環境下進行開發。

• 工程用git進行管理，可進行協調開發工作。

• 可實現在線調試，在線下載的功能。

• 可直接對接阿里云物聯網平臺，方便設備與云的聯調，節省嵌入式開發調試時間。

1.2 趨勢

隨著物聯網與網絡技術的快速發展，越來越多的工具層出不窮，嵌入式開發必然會走向快速產品成型的道路。當芯片的性能越來越強大，這時就不用再考慮內存和性能的問題，可以用Arduino將產品快速成型，直接很快的推向市場。這才是物聯網與嵌入式的快速開發模式。有市場就有需求，有需求就有產品，我認為WebIDE是一種很好的嵌入式開發模式，這樣的開發方式加快產品的成型速度，借助阿里云物聯網平臺，就算是幾個人也能做出很不錯的物聯網產品。

2. 使用方法

由于Hacklab WebIDE還是在不斷完善和功能擴展的階段，所以在使用時文檔信息并不是很全面，需要自己摸索的地方很多。下面一步一步的嘗試使用，并且實現在我們自己的esp32開發板上的聯調工作。

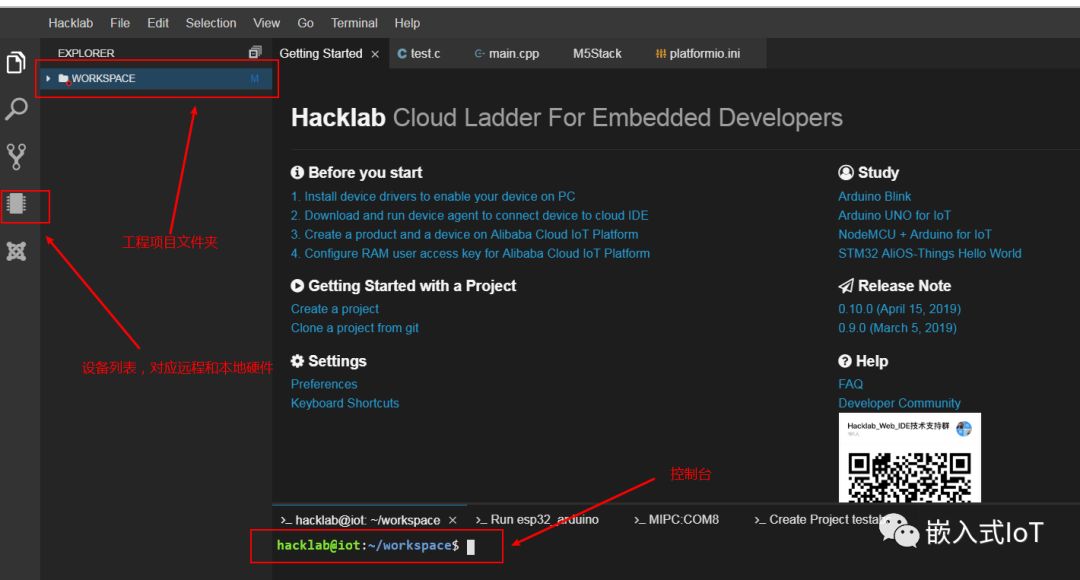

2.1 功能介紹

注冊和進入阿里云物聯網平臺，然后通過自己的阿里云平臺賬號和密碼進入https://hacklab.aliyun.com。

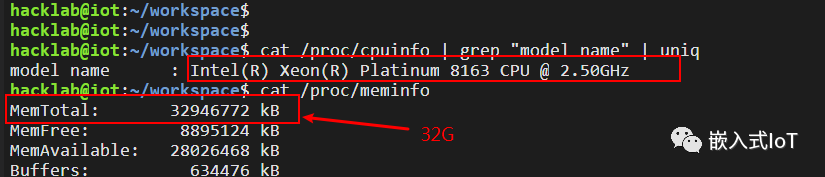

通過查看文件列表，可以看到這是一個標準的Linux操作系統，直接看一下這臺電腦的性能

CPU是Platinum(鉑金) 8163，采用的是intel的至強處理器。

這是阿里云第四代服務器采用的CPU，Skylake架構，主頻2.5GHz，計算性能問題。8163這款型號在intel官網上并沒有相關信息，應該是阿里云向阿里云定制的，與之相近的Intel Xeon Platinum 8168，價格是$5890，約合￥38900元。

此類服務器提供的ECS實例族包括通用型實例g5、計算型實例c5、內存型實例r5、本地 SSD 型實例 i2、突發性能實例 t5、超級計算集群計算型實例規格族 scc、通用型神龍?jiān)品?wù)器規格族 ebmg5等。

所以對于開發及編譯來說，根本沒有問題。

查看一下Linux的版本信息

采用的是Ubuntu16.04。

2.2 編譯第一個程序

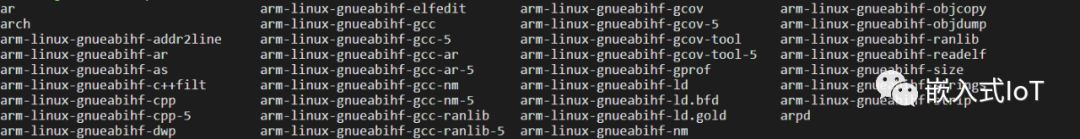

既然是已經集成好的Linux開發環境，那么直接可以編譯運行一個測試程序。下面我們直接從gcc來進行程序的編譯。內部已經集成好了arm-Linux的編譯環境。

然后，簡單測試一下編譯和運行。

在工程目錄下新建一個文件夾

編寫一個Hallo Hacklab的C語言程序

#include  #include  int main() { printf("hello Hacklab!\n");
}

在命令行輸入

gcc test.c -o test

編譯完成后，直接運行即可看到結果

2.3 搭建esp32的開發環境

以上測試了WebIDE的簡單使用方法，下面來連接esp32的硬件設備進行開發測試。

可以通過搜索庫來進行。例如我們使用的開發板類型是M5Stack。

直接進去搜索我們需要的庫進行開發。

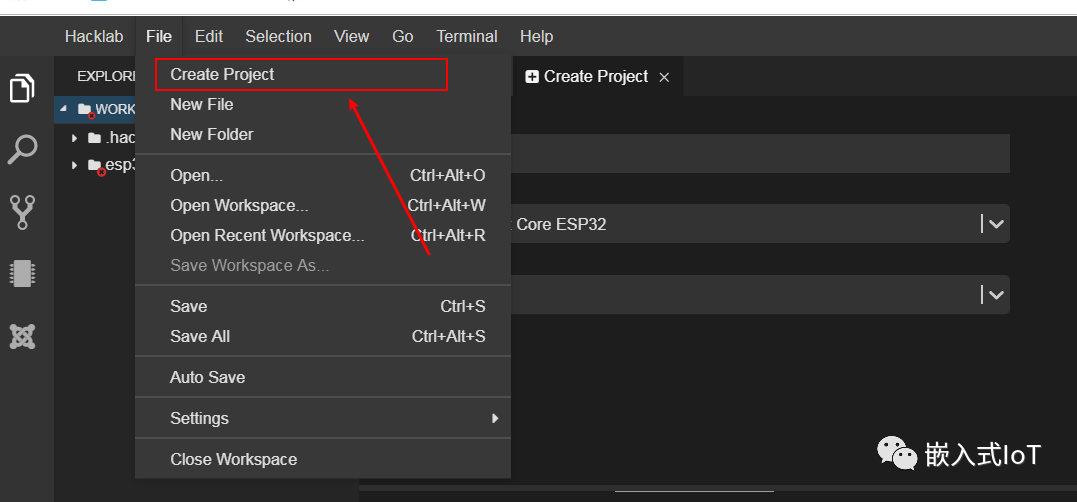

第一步：選擇創建工程

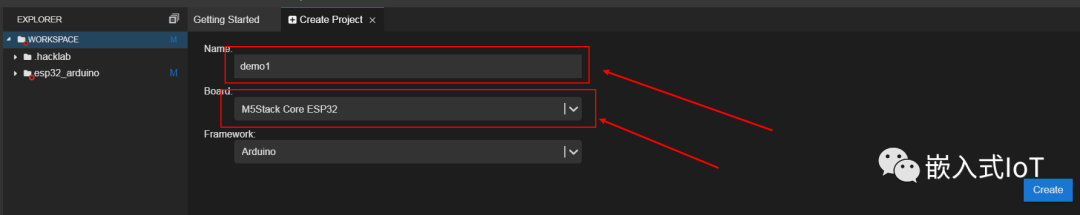

第二步：填寫工程相關的信息

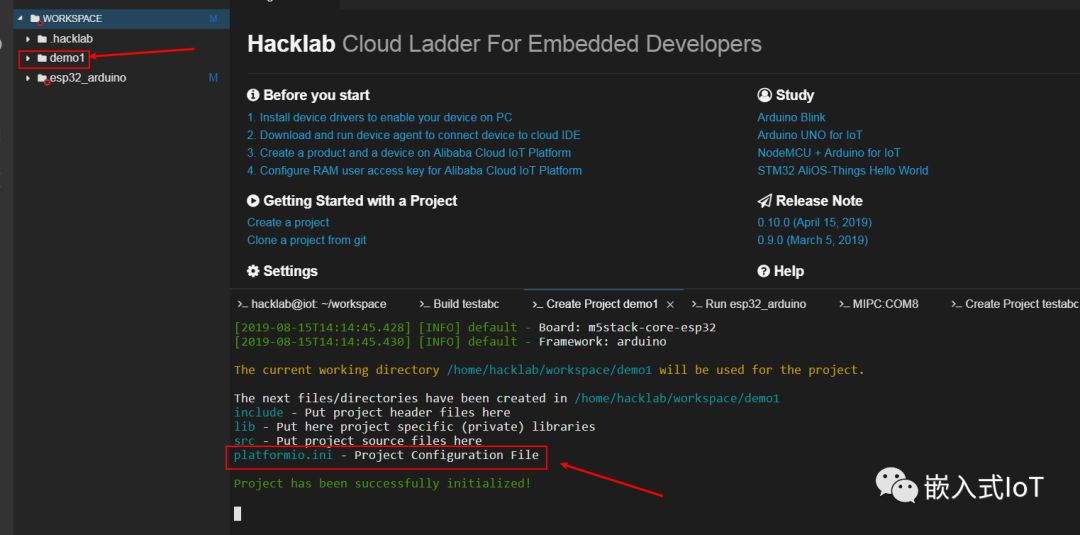

可以看到工程配置完成

接著編寫測試代碼。這里編寫一個在LCD上顯示圖形的程序

#include  // the setup routine runs once when M5Stack starts up void setup() { // initialize the M5Stack object M5.begin(); // Lcd display M5.Lcd.fillScreen(WHITE);
 delay(500);
 M5.Lcd.fillScreen(RED);
 delay(500);
 M5.Lcd.fillScreen(GREEN);
 delay(500);
 M5.Lcd.fillScreen(BLUE);
 delay(500);
 M5.Lcd.fillScreen(BLACK);
 delay(500); // text print M5.Lcd.fillScreen(BLACK);
 M5.Lcd.setCursor(10, 10);
 M5.Lcd.setTextColor(WHITE);
 M5.Lcd.setTextSize(1);
 M5.Lcd.printf("Display Test!"); // draw graphic delay(1000);
 M5.Lcd.drawRect(100, 100, 50, 50, BLUE);
 delay(1000);
 M5.Lcd.fillRect(100, 100, 50, 50, BLUE);
 delay(1000);
 M5.Lcd.drawCircle(100, 100, 50, RED);
 delay(1000);
 M5.Lcd.fillCircle(100, 100, 50, RED);
 delay(1000);
 M5.Lcd.drawTriangle(30, 30, 180, 100, 80, 150, YELLOW);
 delay(1000);
 M5.Lcd.fillTriangle(30, 30, 180, 100, 80, 150, YELLOW);

} // the loop routine runs over and over again forever void loop(){ //rand draw M5.Lcd.fillTriangle(random(M5.Lcd.width()-1), random(M5.Lcd.height()-1),       random(M5.Lcd.width()-1), random(M5.Lcd.height()-1), random(M5.Lcd.width()-1), random(M5.Lcd.height()-1), random(0xfffe));

 M5.update();
}

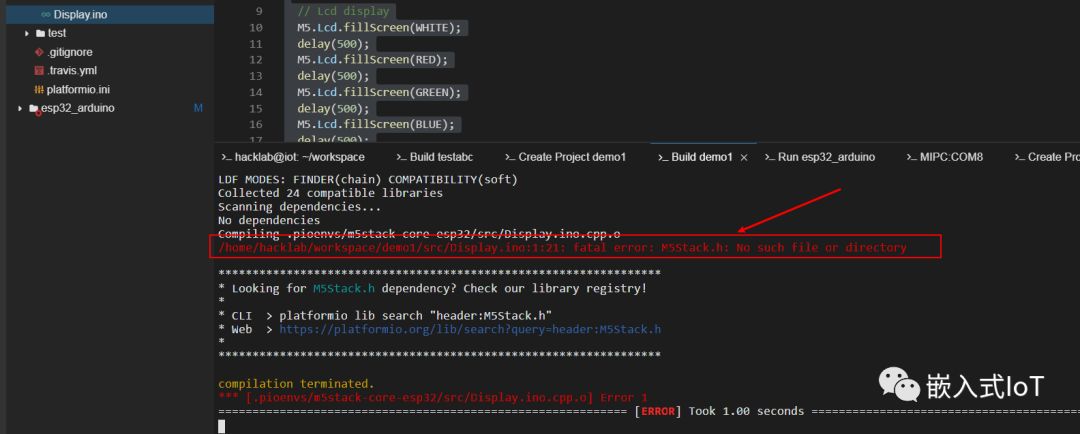

點擊編譯，發現有錯誤。選擇編譯開始進行編譯

這是因?yàn)闆](méi)有找到頭文件，因?yàn)槲覀儧](méi)有安裝M5Stack的庫。

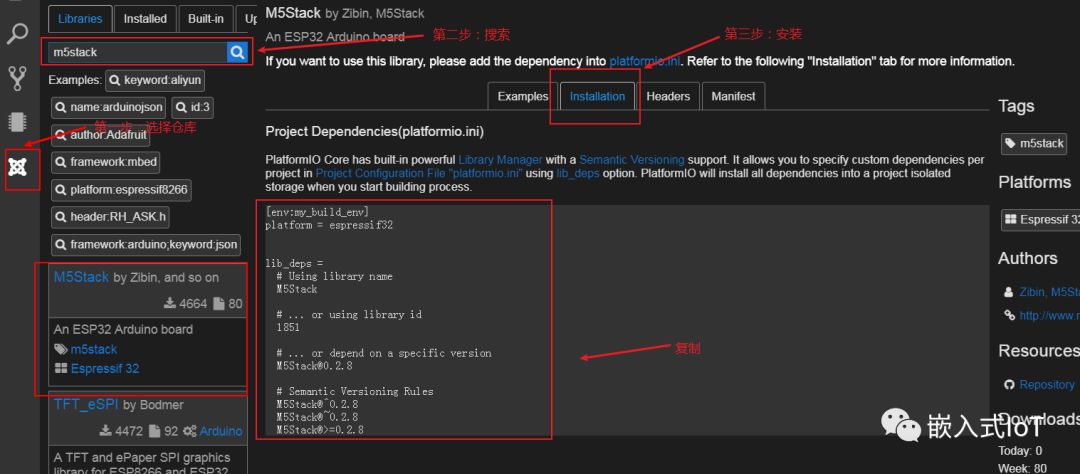

選擇相應的庫

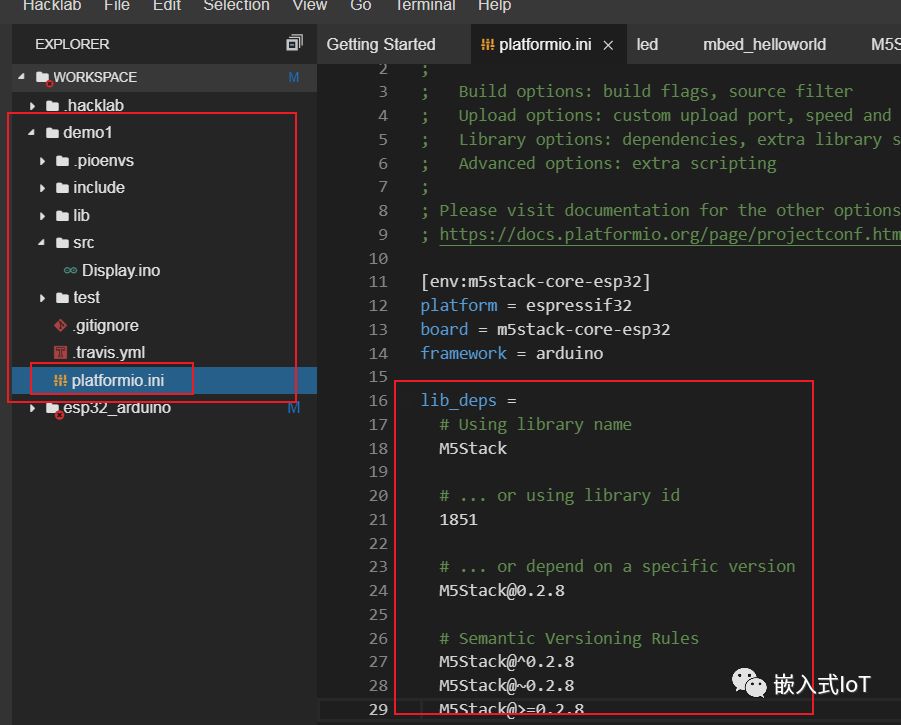

然后再做編譯就可以了。

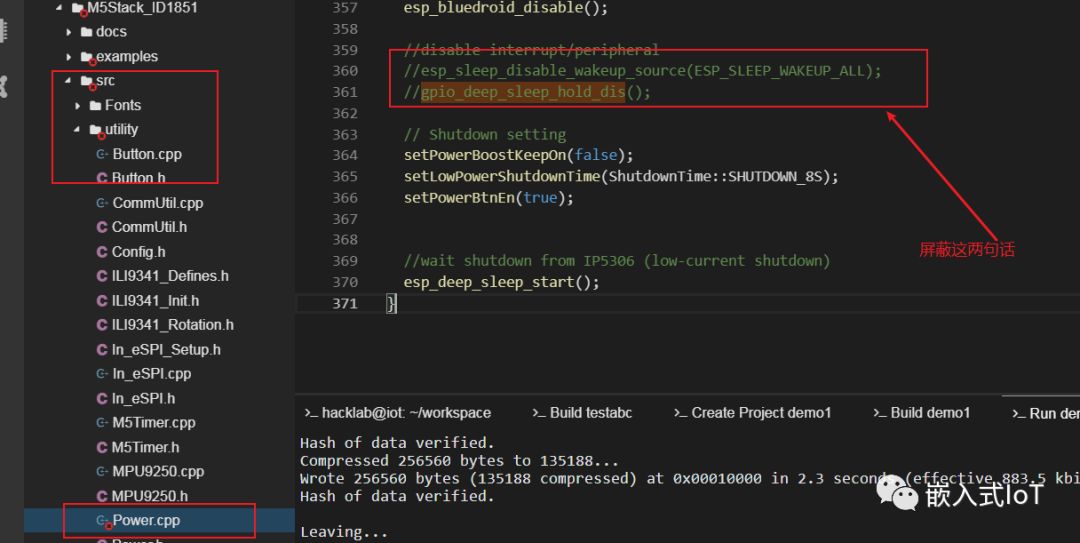

編譯過程中，會出現兩個錯誤。直接屏蔽掉就好了，目前暫時不做詳細說明。

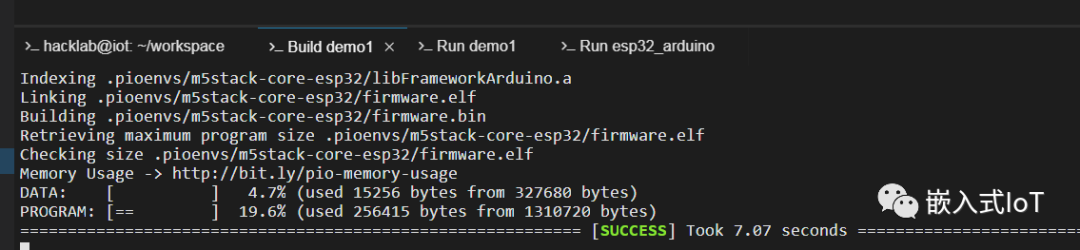

編譯完成后，可以看到如下的效果

固件及環境已經搭建完成。

2.4 建立開發板與云平臺的連接

由于esp32用的是串口進行下載，所以需要一個串口代理，將串口設備轉移到遠程WebIDE上。阿里云的Hacklab就提供了這樣一個工具。

M5Stack串口驅動

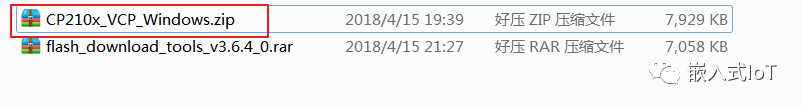

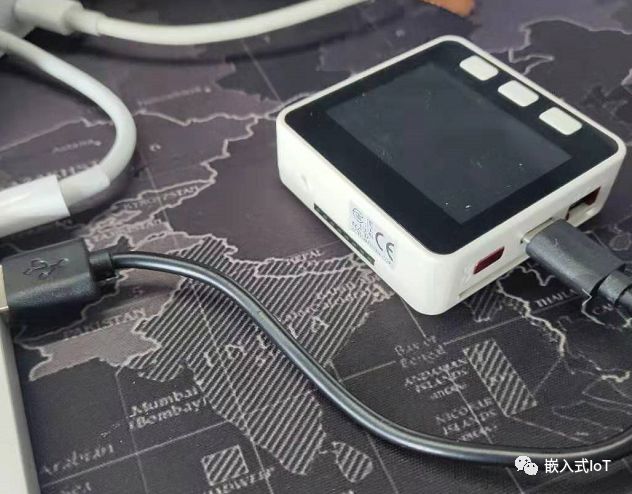

要建立連接，需要開發板與電腦的串口進行連接。串口驅動型號是CP210x系列

解壓后直接安裝即可。

Device Agent簡介

Hacklab IDE device agent是一個運行在本地開發機、將物理開發板通過瀏覽器連接到云端IDE開發環境的后臺程序，接下來文檔中的device agent就是指這個后臺程序。

上圖是云端IDE、Device Agent和設備之間運行時的關系示意，Device Agent和設備通過設備的串口進行通訊。Device Agent內置連接認證機制，確保每個用戶的Device Agent只能連接到自己的云端IDE工作空間。

我們提供了可運行在64位Windows, Mac以及Linux上的Device Agent程序。接下來就介紹如何快速在本地機器上快速運行 Device Agent.

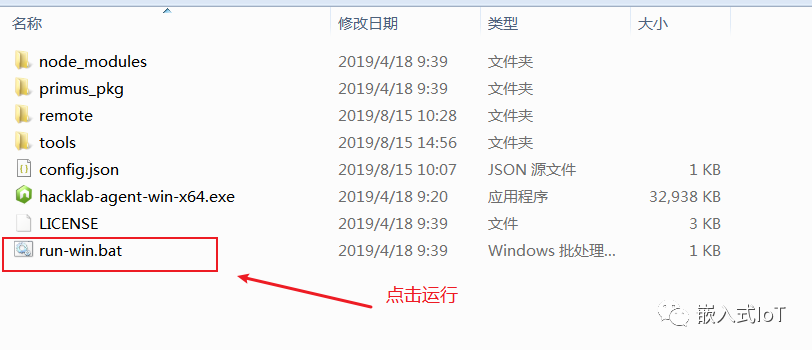

下載后解壓壓縮包

然后就可以看到串口代理了。

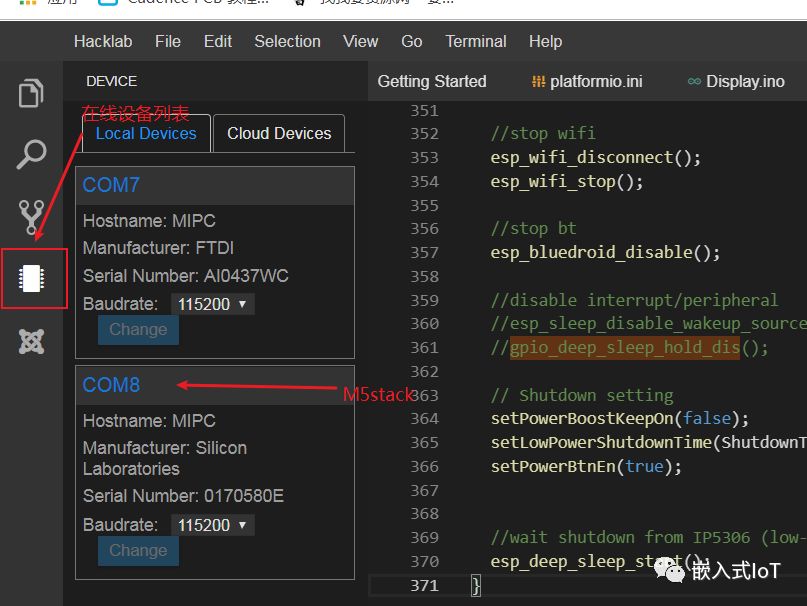

可以看到有兩個設備在線，由于電腦上插入兩個設備，可以看到兩個，點擊下面一個可以看到設備信息。

遠程串口打印

可以通過遠程串口進行信息打印。程序進行稍微修改

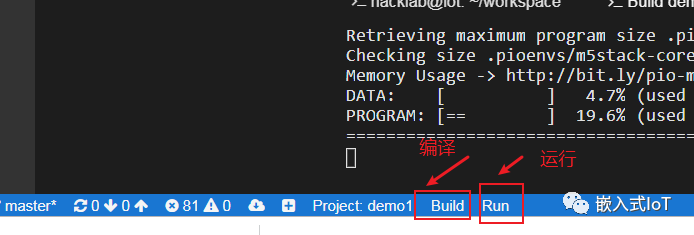

編譯后，點擊下載程序

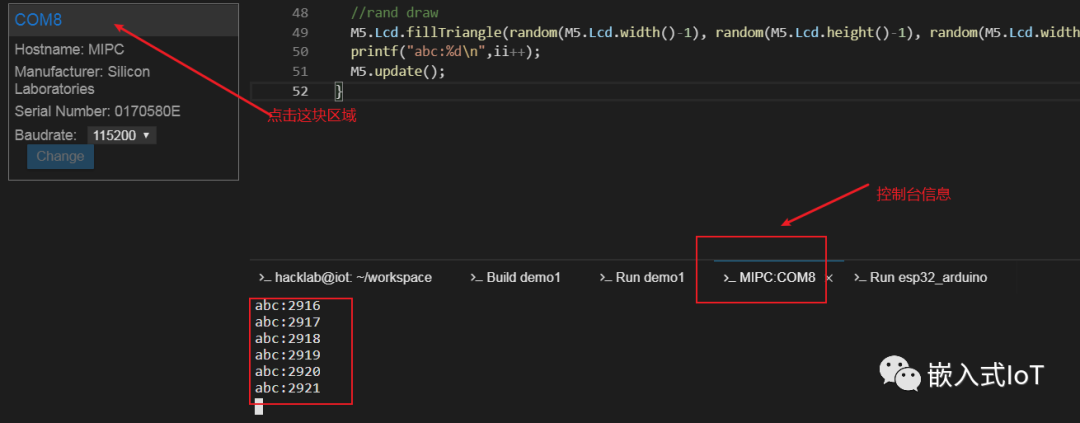

運行后，通過串口打印，就可以看到信息了

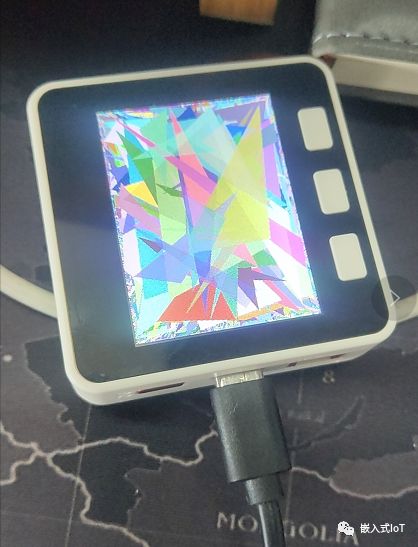

此時，可以看到串口打印信息，同時，也可以看到M5Stack上顯示圖形畫面。

可以確定，代碼已經正常的下載進去。

3.優勢與特點

通過Hacklab WebIDE進行遠程調試ESP32，建立ESP32的開發環境，類似的建立esp8266開發環境也是如此。通過建立在線開發環境，遠程服務器可以永不關機，下次環境直接用。同時節省了環境搭建的麻煩。

其實通過Hacklab WebIDE還有其他的優勢，比如可以很方便的與阿里云物聯網平臺進行聯調，這一塊后面再慢慢涉及。

總之，工欲善其事必先利其器，有了好的工具和裝備，才能更好的，更加高效的完成工作。
