閱讀本文需要對level-ip的整體架構有所了解，如果讀者尚未接觸過level-ip，請先閱讀下面文章:

分享一款Linux平臺下的tcp協議棧！超級透徹!

level-ip之虛擬網卡接口封裝

level-ip之以太網數據接口封裝

ARP協議是什么鬼？這一篇源碼分析

level-ip之ip數據包接口剖析

請根據上述文章中的指引獲取leve-ip的全部源碼，并且嘗試在任意Linux發行版本上編譯運行。

知識回顧

在前面的文章中，我們已經介紹了ip數據包的封裝接口，其中主要是以下幾個接口:

route_init()：路由表的初始化
ip_rcv():發送以太網幀數據
ip_output():發送以太網幀數據 這幾個接口是我們封裝IP數據接口的基礎，最好還是先搞明白原理。

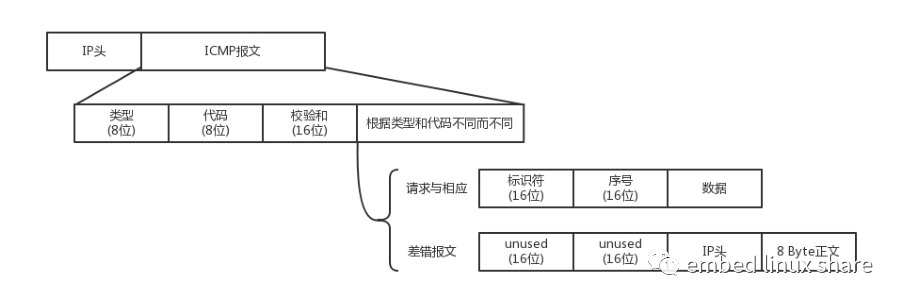

ICMP 協議的格式

無論是在宿舍，還是在辦公室，或者運維一個數據中心，我們常常會遇到網絡不通的問題。那臺機器明明就在那里，你甚至都可以通過機器的終端連上去看。它看著好好的，可是就是連不上去，究竟是哪里出了問題呢？一般情況下，你會想到 ping 一下。

那你知道 ping 是如何工作的嗎？

ping 是基于 ICMP 協議工作的。ICMP全稱Internet Control Message Protocol，就是互聯網控制報文協議。

網絡包在異常復雜的網絡環境中傳輸時，常常會遇到各種各樣的問題。當遇到問題的時候，總不能“死個不明不白”，要傳出消息來，報告情況，這樣才可以調整傳輸策略。這就相當于我們經?？吹降碾娨晞±?，古代行軍的時候，為將為帥者需要通過偵察兵、哨探或傳令兵等人肉的方式來掌握情況，控制整個戰局。ICMP 報文是封裝在 IP 包里面的。因為傳輸指令的時候，肯定需要源地址和目標地址。它本身非常簡單。因為作為偵查兵，要輕裝上陣，不能攜帶大量的包袱。

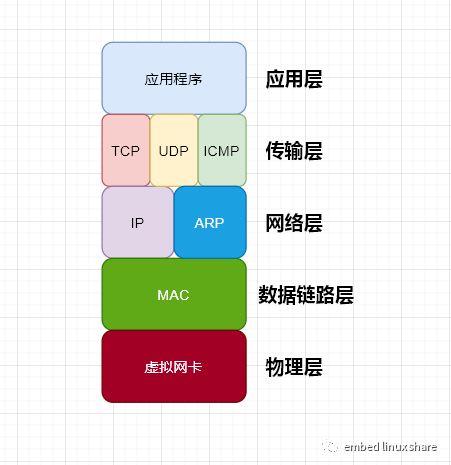

從而我們可以確定，ICMP是在ip協議之上的傳輸層協議，如下圖：

ICMP 報文有很多的類型，不同的類型有不同的代碼。最常用的類型是主動請求為 8，主動請求的應答為 0。

構造ICMP 報文

接下來，我們使用結構體來定義ICMP 報文，該結構體定義在level-ip的include/icmpv4.h文件中：

查詢報文類型

我們經常在電視劇里聽到這樣的話：主帥說，來人哪！前方戰事如何，快去派人打探，一有情況，立即通報！

這種是主帥發起的，主動查看敵情，對應 ICMP 的查詢報文類型。例如，常用的ping 就是查詢報文，是一種主動請求，并且獲得主動應答的 ICMP 協議。所以，ping 發的包也是符合 ICMP 協議格式的，只不過它在后面增加了自己的格式。

對 ping 的主動請求，進行網絡抓包，稱為ICMP ECHO REQUEST。同理主動請求的回復，稱為ICMP ECHO REPLY。比起原生的 ICMP，這里面多了兩個字段，一個是標識符。這個很好理解，你派出去兩隊偵查兵，一隊是偵查戰況的，一隊是去查找水源的，要有個標識才能區分。另一個是序號，你派出去的偵查兵，都要編個號。如果派出去 10 個，回來 10 個，就說明前方戰況不錯；如果派出去 10 個，回來 2 個，說明情況可能不妙。

在選項數據中，ping 還會存放發送請求的時間值，來計算往返時間，說明路程的長短。

當前，ICMP還有差錯報文類型，適合在遇到各種網絡故障時使用，我們這里暫不介紹。

ping：查詢報文類型的使用

接下來，我們重點來看 ping 的發送和接收過程

主機A執行ping 命令的時候，源主機首先會構建一個 ICMP 請求數據包，ICMP 數據包內包含多個字段。最重要的是兩個，第一個是類型字段，對于請求數據包而言該字段為 8；另外一個是順序號，主要用于區分連續 ping 的時候發出的多個數據包。每發出一個請求數據包，順序號會自動加 1。為了能夠計算往返時間 RTT，它會在報文的數據部分插入發送時間。
主機 B 收到這個數據幀后，先檢查它的目的 MAC 地址，并和本機的 MAC 地址對比，如符合，則接收，否則就丟棄。接收后檢查該數據幀，將 IP 數據包從幀中提取出來，交給本機的 IP 層。同樣，IP 層檢查后，將有用的信息提取后交給 ICMP 協議。主機 B 會構建一個 ICMP 應答包，應答數據包的類型字段為 0，順序號為接收到的請求數據包中的順序號，然后再發送出去給主機 A。

關于IP層數據收發和MAC層的數據收發已經在前面給大家分析過了，這里不再講解，我們重點關注IP數據包遞交給ICMP層的過程。
